Technisches Produkthandbuch modulcockpit II
5. Prüfanweisung
5.1 Kombi-Instrument, 4er-Gruppe
(4x Ke) 4x Einzelsystem
Festgelegte Instrumente siehe Kapitel 4.8
Prüfzubehör:
1x Netzteil
1x Prüfkabel Nr. 3 (7 Pins) *
1x Messleitung *
1x Widerstandsdekade
Liste: Technische Daten (Kapitel 5.9)
* enthalten im Prüfkabel-Set X12-019-100-100
Anschlussbelegung:
PIN 1 Geber Einzelsystem Pos. II
2 Geber Einzelsystem Pos. I
3 Masse
4 + 12 V (bei 12 V Instrument)
+ 24 V (bei 24 V Instrument)
5 Geber Einzelsystem Pos. III
6 Geber Einzelsystem Pos. IV
7 Plus Beleuchtung

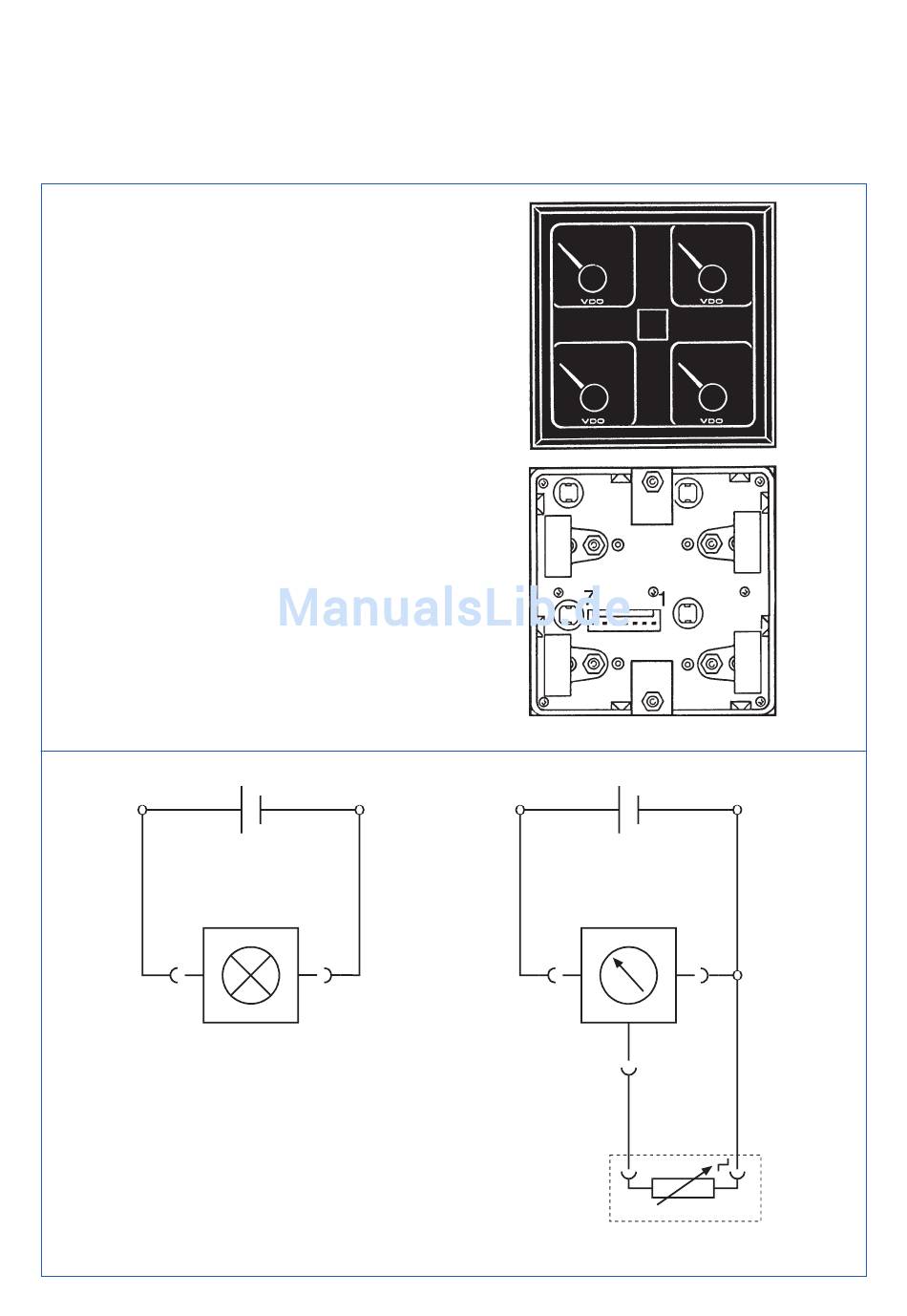

Prüf-Anschlussplan:
I
PIN 7
TU00-0740-0000001
Pos. I
Pos. II
II
PIN 3
0107
110-008-980-. . .
PIN 4 PIN 3
PIN 1
PIN 2
PIN 5
PIN 6
Widerstandsdekade
Pos. III
Pos. IV
5 - 2
