7 Istruktionsbog
Anvendelse
Figur 3
1 Indgangskontakt til logiske signaler (tilslutningskontakten leveres med speciel
forbindelsesbro).
2 Udgangskontakt til logiske signaler og kontrol af pumpens frekvens samt programmerbar
analog udgang.
3 Udtag (24 Vdc til pumpens blæser, vent valve og manometer).
4 Indgangsmodul til styreenhed omfattende sikringer, strømudtag og ENC filter.
5 Drejekontakt til indstilling af Profibus adressen.
6 Profibus (ekstra).
7 Seriel kontakt til fjernkontrol.
8 Pumpekontakt.
94/294
8
1
2
3

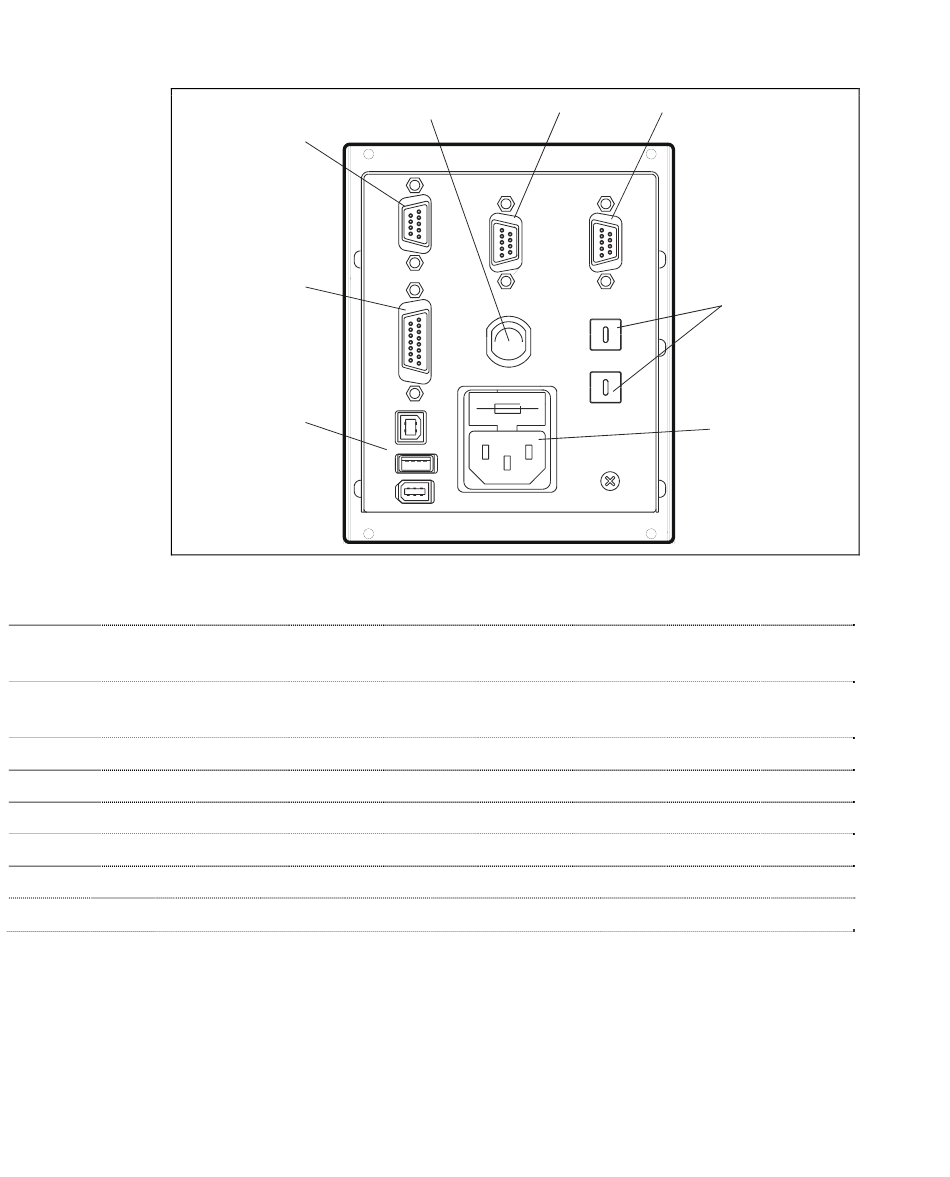

Bagpanelet på Styreenheden Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
(F)
