2 Gebrauchsanleitung
Gebrauch

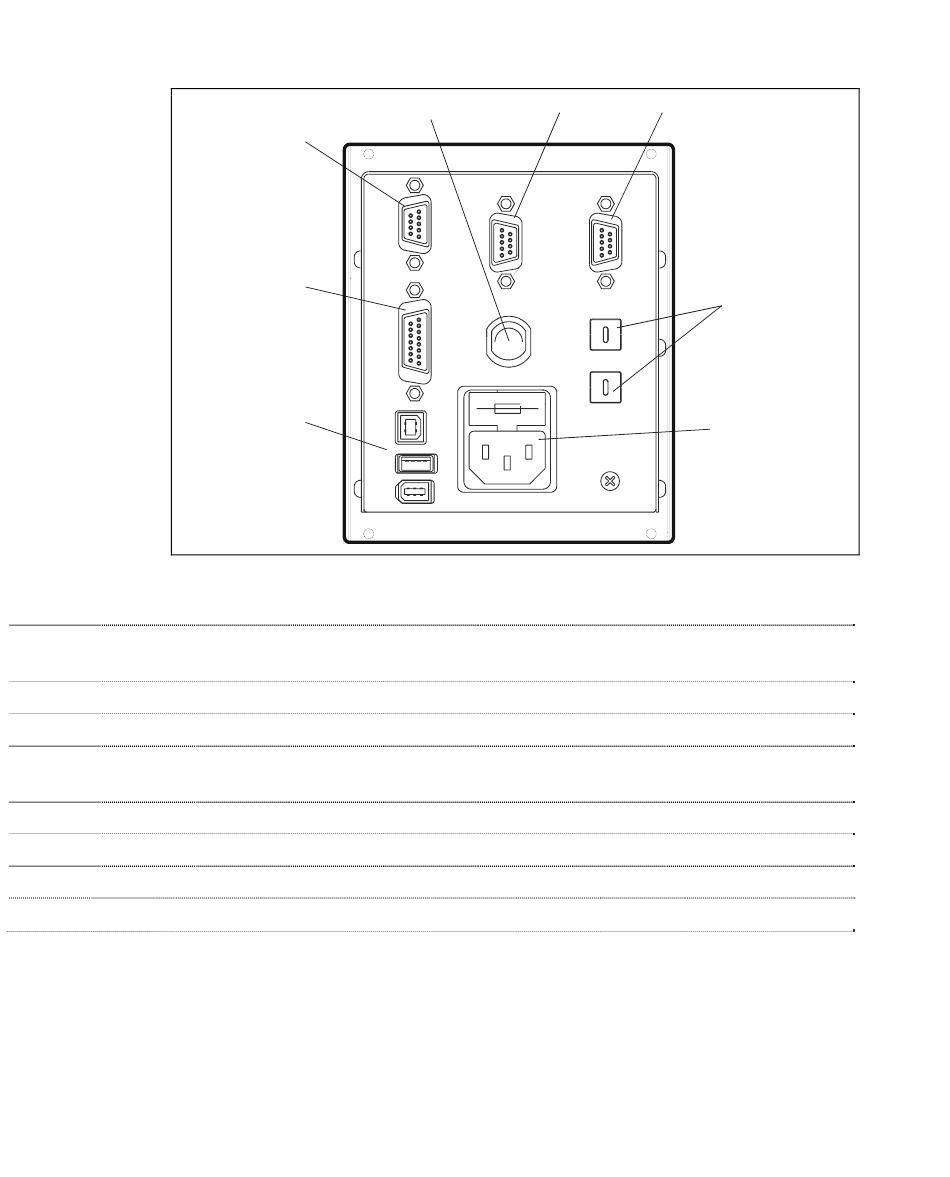

Abbildung 3
1 Eingangsverbinder der logischen Signale (der Kupplungsverbinder wird mit einer
Wiederverschließbrücke geliefert).
2 Stecker für logische Signale und Pumpenmonitor plus programmierbarer Analogausgang.
3 Stromausgangsstecker (24 V= für Pumpenkühlventilator, Vent Valve und Messinstrument).
4 Netzeingangsmodul des Controllers bestehend aus Netzsicherungen, Netzstecker und EMC
Filter.
5 Drehschalter zum Setzen der Profibus Adresse.
6 Profibus (Option).
7 Serieller Stecker zur Fernsteuerung.
8 Pumpenstecker.
34/294
8
1
2
3
Rücktafel der Controller Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
(F)
