13 Návod k Použití
Použití
Postava 3
1 Vstupní konektor logických signálů (konektor spojky je dodáván s příslušným znovu
zavírajícím můstkem).
2 Konektor výstupních logických signálů a monitorování frekvence čerpadla plus
naprogramovatelný analogový výstup.
3 Konektor výstupu napájení (24 Vdc na ochlazovací lopatku čerpadla, vent valvea a kalibr).
4 Vstupní napájecí modul kontroléru, který zahrnuje i tavné pojistky, napájecí zásuvku a filtr
ENC.
5 Rotační switch na stanovení Profibusové adresy.
6 Profibus (opční).
7 Seriální konektor na dálkovou kontrolu.
8 Konektor čerpadla.
166/294
8
1
2
3

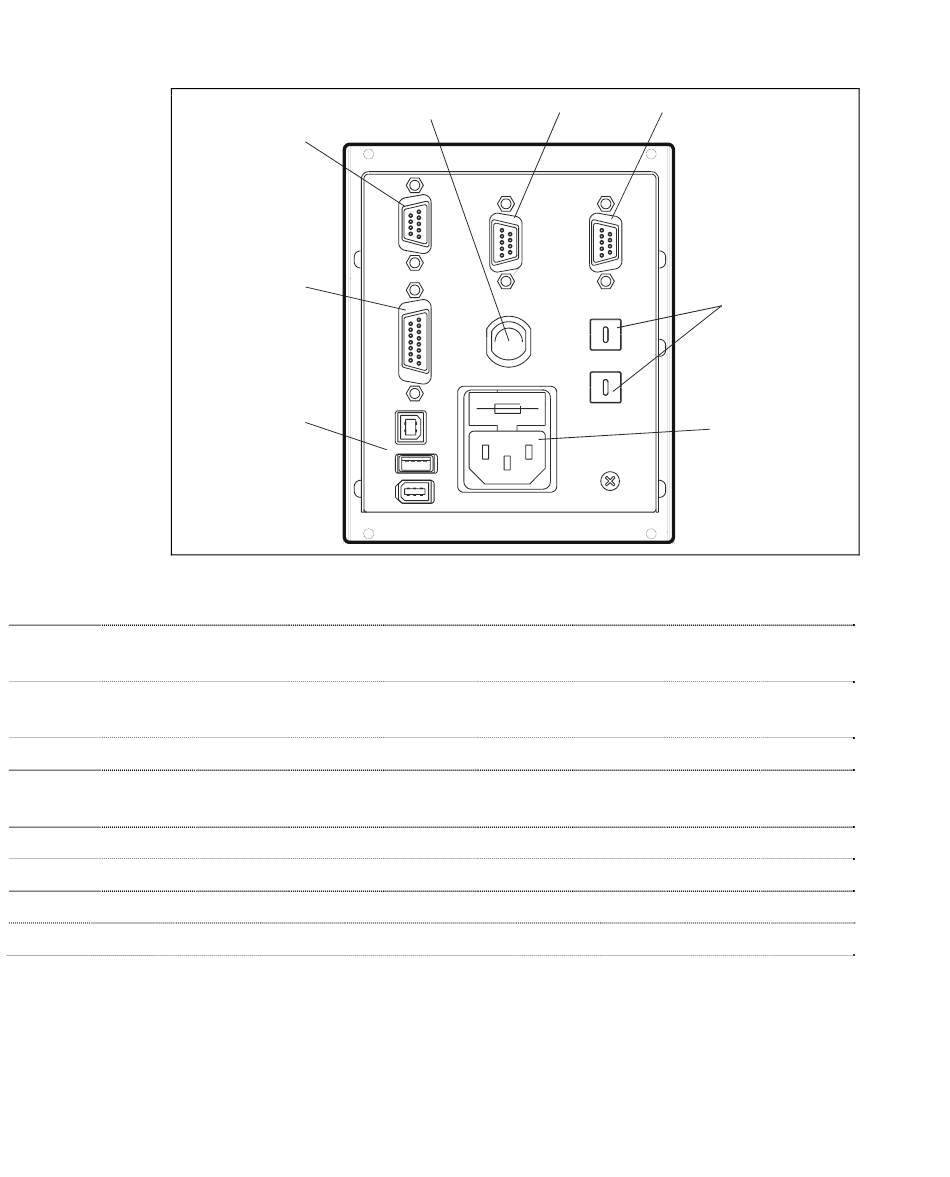

Zadní panel Kontroléru Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
(F)
