1 Istruzioni per l'uso
Uso

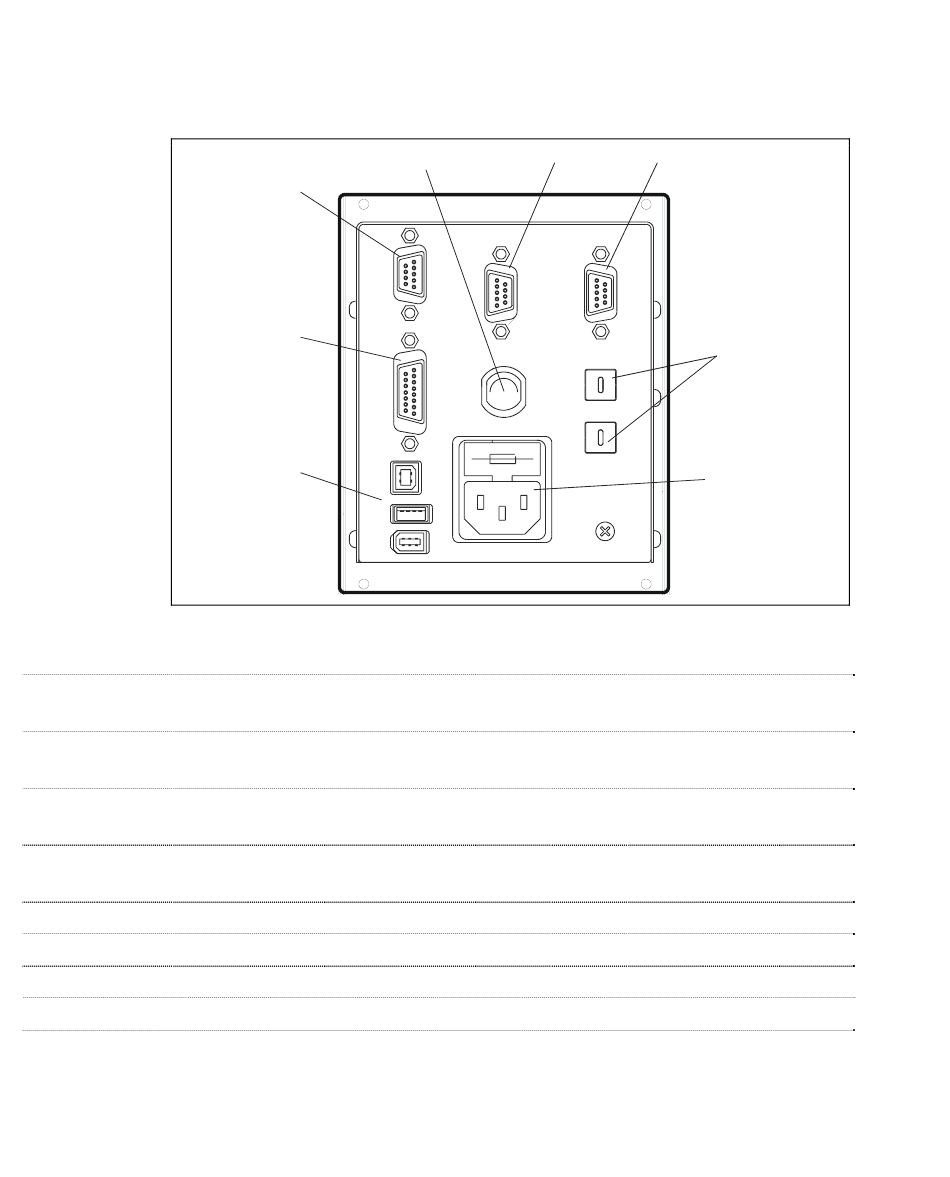

Figura 3
1 Connettore di ingresso dei segnali logici (il connettore di accoppiamento viene fornito con
l'apposito ponticello di richiusura).
2 Connettore segnali logici in uscita e monitoraggio frequenza pompa più uscita analogica
programmabile.
3 Connettore di uscita alimentazione (24 Vdc per la ventola di raffreddamento pompa, vent
valve e calibro).
4 Modulo di ingresso alimentazione controller che comprende i fusibili, la presa di
alimentazione ed il filtro ENC.
5 Switch a rotazione per impostare l'indirizzo del Profibus.
6 Profibus (opzionale).
7 Connettore seriale per controllo da remoto.
8 Pompa.
