3 Mode d'emploi
Utilisation

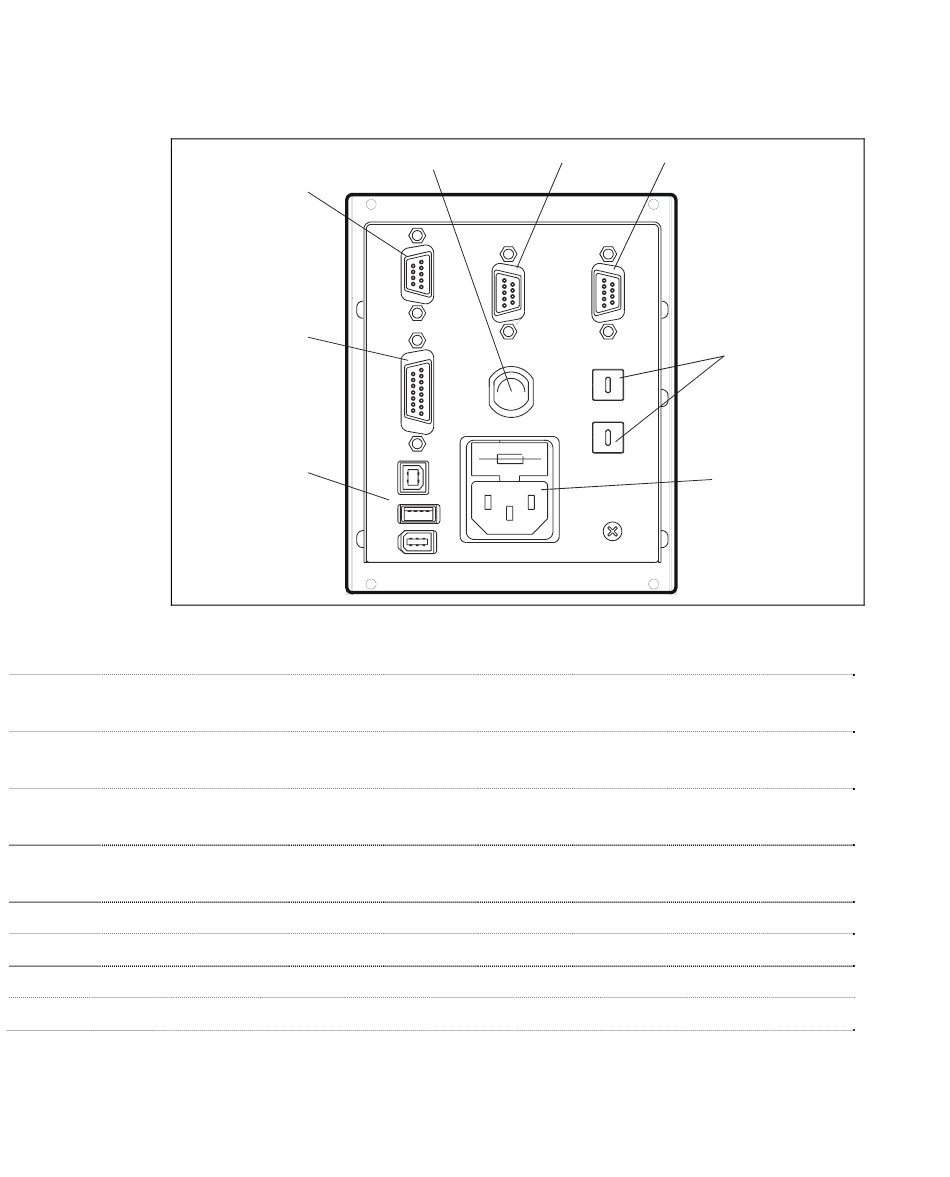

Figure 3
1 Connecteur d'entrée des signaux logiques (le connecteur d'enclenchement est doté de la
barrette de réenclenchement spéciale).
2 Connecteur signaux logiques en sortie et monitorage fréquence pompe plus sortie
analogique programmables.
3 Connecteur de sortie alimentation (24 Vdc pour le ventilateur de refroidissement pompe,
vent valve et calibre).
4 Module d'entrée alimentation contrôleur qui comprend les fusibles, la prise d'alimentation
et le filtre ENC.
5 Interrupteur à rotation pour établir l'adresse du Profibus.
6 Profibus (facultatif).
7 Connecteur sériel pour contrôle à distance
8 Connecteur pompe.
46/294
8
1
2
3
Tableau arrière du Contrôleur Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
(F)
