5 Manual de Istruções
Utilização
Figura 3
1 Conector de entrada dos sinais lógicos (o conector de acoplamento é fornecido com ponte
específica de fecho).
2 Conector sinais lógicos na saída e monitoragem freqüência bomba mais saída analógica
programável.
3 Conector de saída alimentação (24 Vdc para a ventoinha resfriamento bomba, vent valve e
calibragem).
4 Modulo de entrada alimentação controller que compreende os fusíveis, a tomada de
alimentação e o filtro ENC.
5 Switch em rotação para impostar o endereço do Profibus.
6 Profibus (opcional).
7 Conector serial para controle de remoto.
8 Conector bomba.
70/294
8
1
2
3

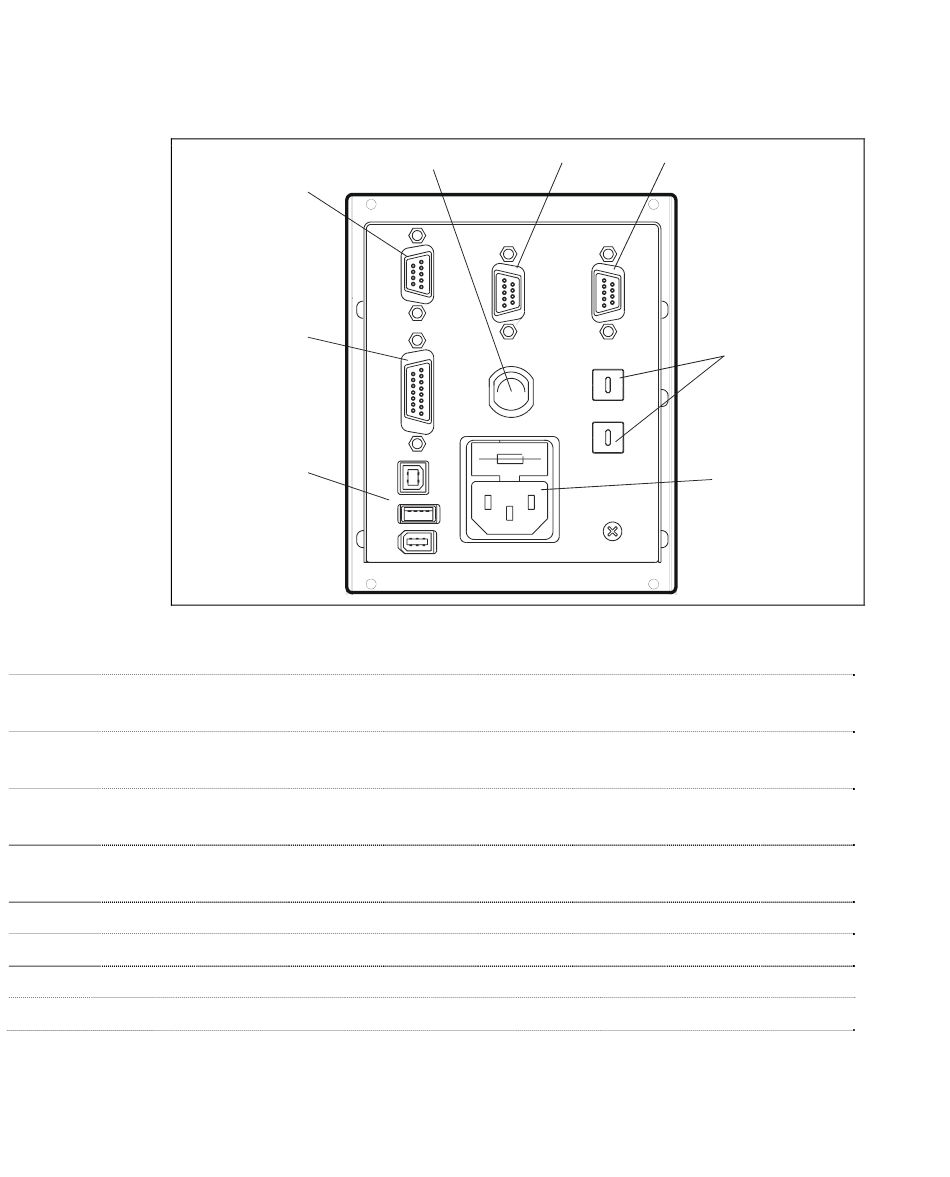

Painel posterior dos Controllers Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
