Manuale di istruzioni
Bedienungshandbuch
Notice de mode d'emploi
Manual de istrucciones
Manual de istruções
Bedrijfshandleiding
Istrukstionsbog
Bruksanvisning
87-901-031-01 (A)
06/2016

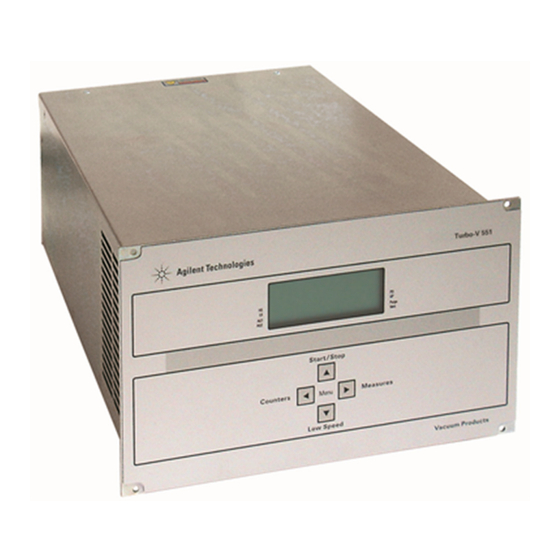

Turbo-V 551 Rack
Controller
Models
X3501-64001
Instruksjon manual
Ohjekäsikirja
Felhasználói kézikönyv
Podrecznik instrukcji
Návod k použití
Návod na obsluhu
Priročnik za navodila
User Manual
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Agilent Technologies Turbo-V 551
Inhaltszusammenfassung für Agilent Technologies Turbo-V 551
- Seite 3 Turbo-V 551 Rack Controller Turbo-V 551 Rack Controller Turbo-V 551 Rack Controller User Manual / 87-901-031-01 3/288...
- Seite 4 Turbo-V 551 Rack Controller 4/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01...
-
Seite 5: Inhaltsverzeichnis
Manutenzione 20 Procedure di uso Manutenzione 23 Smaltimento Messaggi di errore 25 Gebrauchsanleitung 27 Allgemeines 28 Lagerung Vor der Installation 30 Installation 31 Gebrauch Wartung Steuerungen, Anzeigen und Verbinden des Controllers 33 Turbo-V 551 Rack Controller User Manual / 87-901-031-01 5/288... - Seite 6 Commandes, Indicateurs et Connecteurs du Contrôleur Procedures d'utilisation 47 Entretien Mise au rebut Messages d'erreur 49 Manual de istrucciones 51 Información general 52 Almacenamiento Preparación para la instalación 54 Instalación 55 Uso 56 6/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01...
-
Seite 27: Gebrauchsanleitung
Turbo-V 551 Rack Controller User Manual Gebrauchsanleitung Allgemeines Lagerung Vor der Installation Installation Gebrauch Wartung Steuerungen, Anzeigen und Verbinden des Controllers 33 Bedienung Einschalten des Controllers 35 Pumpenstart 35 Pumpenstopp 35 Wartung Entsorgung Fehlermeldungen 37 Übersetzung der Originalanleitungen 27/288... -
Seite 28: Allgemeines
- der enthaltenen Hinweise, unsachgemäßem Gebrauch durch ungeschultes Personal, nicht autorisierten Eingriffen und Missachtung der einheimischen, hier zur Geltung kommenden Bestimmungen übernimmt die Firma Agilent keinerlei Haftung. Die Controller der Serie Turbo-V 551 Rack sind mikroprozessor- gesteuerte Frequenzwandler. Controllereigenschaften: Automatische Einstellung der Eingangsspannung ... -
Seite 29: Lagerung
Beim Transport und bei der Lagerung der Controller müssen folgende klimatische Verhältnisse eingehalten werden: Temperatur: von -20 °C bis +70 °C Relative Luftfeuchtigkeit: 0 – 95 % (nicht kondensierend) Turbo-V 551 Rack Controller User Manual / 87-901-031-01 29/288... -
Seite 30: Vor Der Installation
Stößen ausgesetzt wird. Das Verpackungsmaterial muß korrekt entsorgt werden. Der Werkstoff kann voll recycelt werden und entspricht der Umweltschutzvorschrift 94/62/EG sowie den darauf folgenden Änderungen. Abbildung 1 Verpackung der Controller 30/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01... -
Seite 31: Installation
Temperatur: von 0 °C bis +45 °C; Relative Luftfeuchtigkeit: 0 - 95 % (nicht kondensierend). Für weitere Hinweise bezüglich Anschlüsse und Montage des bestellbaren Zubehörs siehe "Technical Information". Turbo-V 551 Rack Controller User Manual / 87-901-031-01 31/288... -
Seite 32: Gebrauch
Gefahr von Personen- und Geräteschäden besteht. Die Pumpe nie einschalten, wenn der Eingangsflansch nicht am System angeschlossen bzw. nicht mit dem Schließflansch abgedeckt ist. Wartung Der Turbo-V 551 Rack Controller ist wartungsfrei. Eventuell erforderliche Eingriffe am System müssen von dazu befugtem Fachpersonal ausgeführt werden. 32/288... -
Seite 33: Steuerungen, Anzeigen Und Verbinden Des Controllers
Taste für die Einstellung des Modus HIGH/LOW SPEED. Sie ist nur aktiv wenn der Steuermodus auf Fronttafel eingestellt ist. Bei mehrmaligem Drücken geht man taktweise von HIGH SPEED auf LOW SPEED über. Alphanumerisches Flüsssigkristall (LCD)-Display mit Rückbeleuchtung: Punktmatrix, 4 Zeilen x 16 Stellen. Turbo-V 551 Rack Controller User Manual / 87-901-031-01 33/288... - Seite 34 Kommunikation -Port RS-232 / RS-485. Verbinder der logischen Signale Input/Output mit programmierbarem Analogausgang (der Kupplungs-verbinder wird mit einer Wiederveschließbrücke der “Interlock“ geliefert) Pumpenkabelverbindung. Ausgangsverbinder zur Kontrolle der Entlüftungs- und Abflussventile. Ausgangsverbinder für das externe Gebläse. 34/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01...
-
Seite 35: Bedienung
Zum Stoppen der Pumpe muß die STOPP-Taste an der Fronttafel gedrückt werden. Wartung Die Controller der Serie Turbo-V 551 Rack sind wartungsfrei. Eventuell erforderliche Eingriffe müssen von dazu befugtem Fachpersonal ausgeführt werden. Bei einem Defekt kann der Agilent-Reparaturdienst bzw. der "Agilent advanced exchange service"... -
Seite 36: Entsorgung
Endabnehmer sollte daher den Lieferanten des Geräts - d.h. die Muttergesellschaft oder den Wiederverkäufer - kontaktieren, um den Entsorgungsprozess zu starten, nachdem er die Verkaufsbedingungen geprüft hat. Weitere Informationen finden Sie unter: http://www.agilent.com/environment/product/index.shtml 36/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01... -
Seite 37: Fehlermeldungen
START-Taste neustarten. FAULT: Die Temperatur des Controller- Warten bis die Temperatur CONTROLLER Trafos hat 65 °C überschritten. unter den Schwellenwert OVERTEMPERATURE gesunken ist. Die Pumpe durch zweimalige Betätigung der START-Taste neustarten. Turbo-V 551 Rack Controller User Manual / 87-901-031-01 37/288... - Seite 38 Controllers ist eine Störung drücken, um die Pumpe aufgetreten oder der Controller wieder anzufahren. selbst hat ein Problem mit dem Falls die Meldung Netzstrom. nochmals auftritt, die Firma Agilent zur Instandsetzung zu Rate ziehen. 38/288 Turbo-V 551 Rack Controller User Manual / 87-901-031-01...
