Kuva 3
1 Logiikkasegnaalien tulokytkentä (pariliittimet toimitetaan niihin sopivilla
yhdyskaapelisulkijalla).
2 Lähtevien logiikkasignaalien ja pumpun taajuuden tarkkailun sekä ohjelmoitavan
analogisen ulostulon liitin.
3 Virran ulostuloliitin (24 V tasavirta pumpun jäähdytyssiivikolle, vent valve ja kaliiperille).
4 Valvojan tulovirran moduuli, johon sisältyvät sulakkeet, virtapistoke ja suodatin ENC.
5 Profibus-osoitteen asettamiseen tarkoitettu kiertokytkin.
6 Profibus (valinnainen).
7 Etäohjauksen sarjaliitäntä.
8 Pumpun liitin.
130/294
8
1
2
3

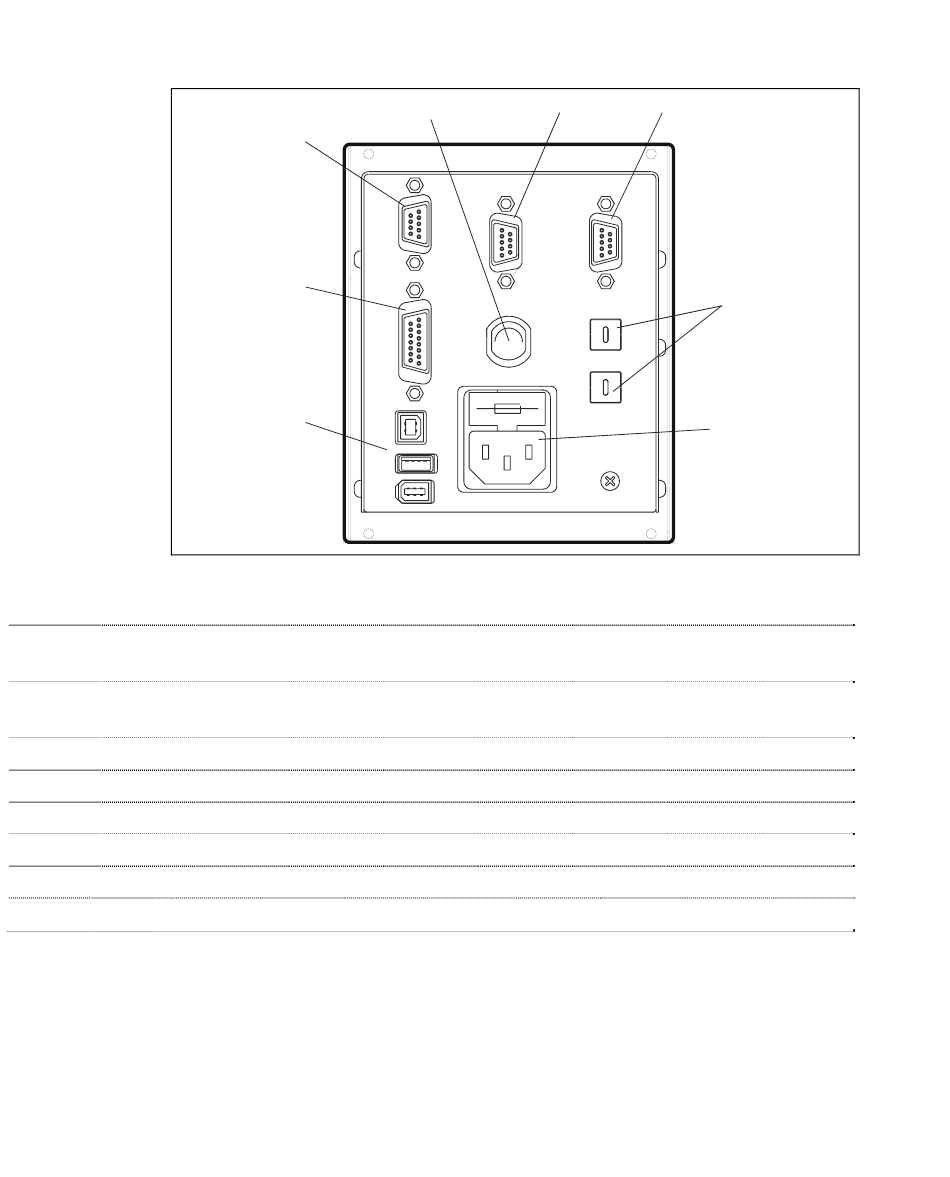

Valvojien Turbo-V 301-AG takapaneli
