6 Bedrijfshandleiding
Gebruik

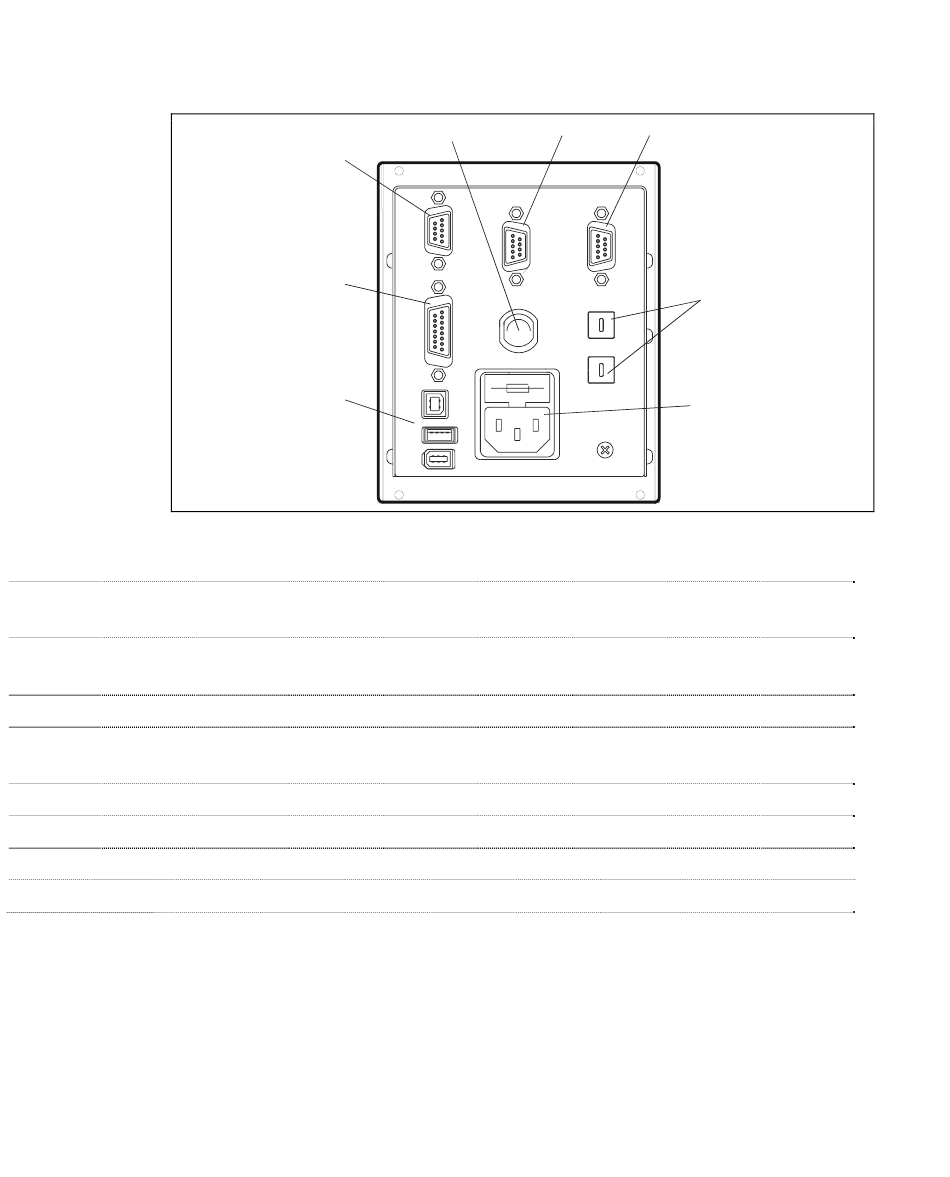

Achterpaneel van de controllers Turbo-V 301-AG
1 Connector voor ingang logische signalen (de te koppelen connector wordt met de speciale
sluitklem geleverd).
2 Connector voor uitgang logische signalen en frequentiecontrole pomp plus
programmeerbare analogische uitgang.
3 Uitgangsconnector voeding (24 Vdc voor de koelventilator van de pomp, vent valve en kaliber).
4 Ingangsmodule voeding controller die de zekeringen, het voedingscontact en het ENC-filter
bevat.
5 Draaischakelaar om het adres van de Profibus in te stellen.
6 Profibus (optie).
7 Seriële connector voor afstandsbesturing.
8 Connector pomp.
