8 Bruksanvisning
Användning
Figur 3
1 Ingångskontakt för logiska signaler (anslutnings-kontakten levereras med speciell
stängningsbrygga).
2 Kontakt för utgående logiksignaler och kontroll av pumpfrekvens plus programmerbar
analog utgång.
3 Uttag (24 Vdc för kylfläkt, vent valve och manometer).
4 Inmodul för styrenhet omfattande säkringar, strömuttag och ENC filter.
5 Vred för inställning av Profilbus adressen.
6 Profibus (option).
7 Seriell kontakt för fjärrkontroll.
8 Pumpkontakt.
106/294
8
1
2
3

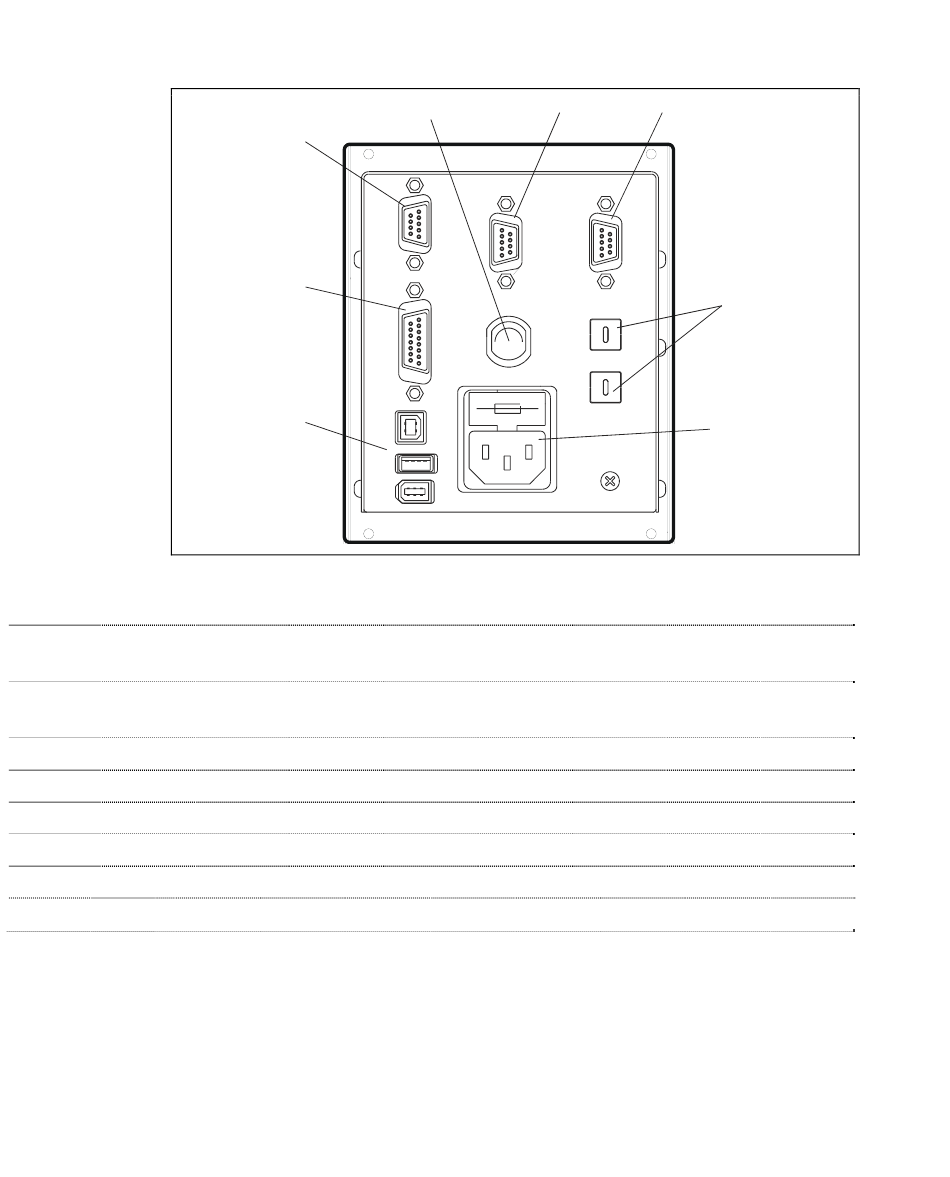

Bakre panel på Styrenheten Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
7
6
5
4
(F)
