Comandi, Indicatori e Connettori

Di seguito sono illustrati il pannello di comando del Controller ed i
pannelli di interconnessione. Per maggiori dettagli fare riferimento
alla sezione "Technical Information".

Descrizione pannello frontale

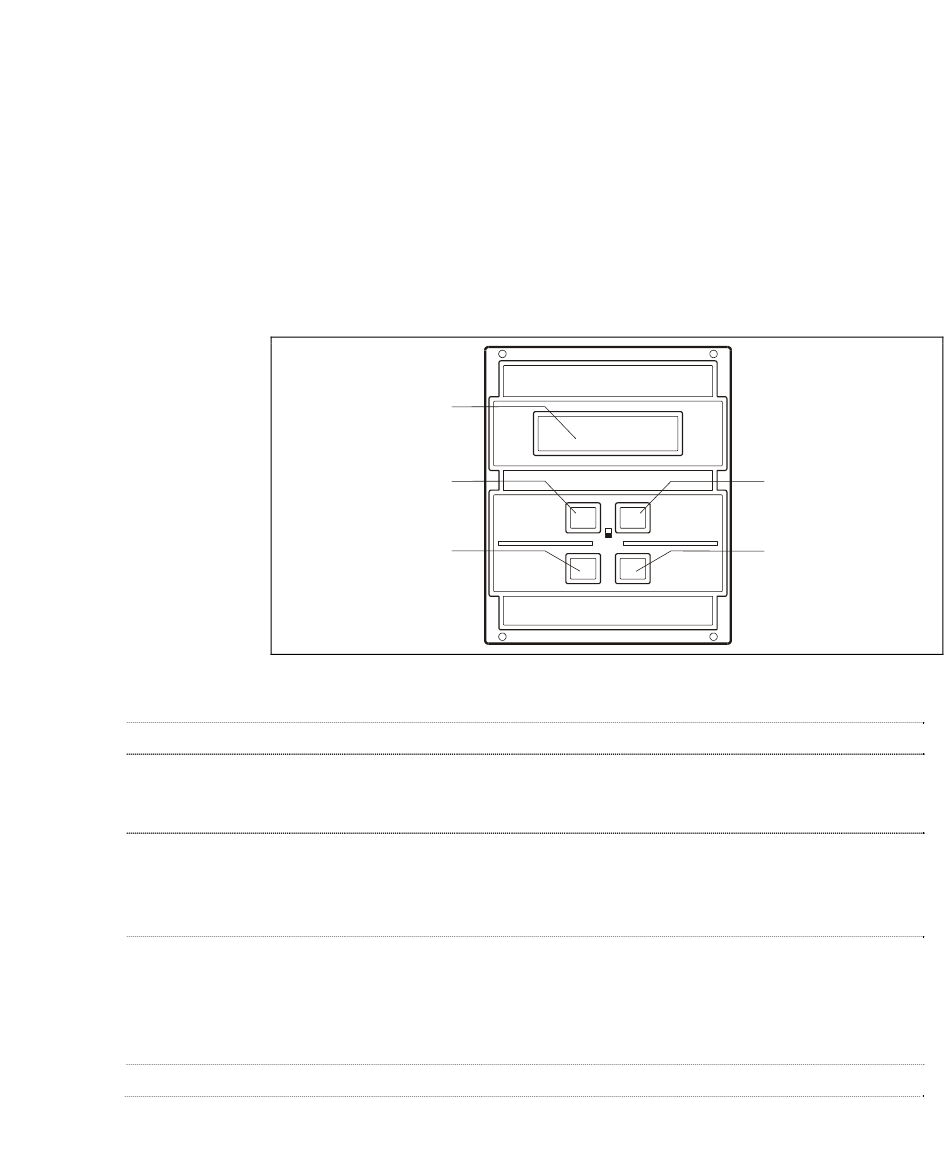

Figura 2
1 Pulsante per richiamare sul display i parametri cycle number, cycle time e pump life.
2 Pulsante per la selezione del modo LOW SPEED. È attivo solo quando è selezionato il
modo di comando dal pannello frontale. Premendolo una volta, la pompa ruota a velocità
"stand-by". Premendolo ancora si disattiva il modo LOW SPEED.
3 Pulsante per richiamare sul display i parametri pump current, pump temperature, pump
power e rotational speed. È sempre attivo indipendentemente dal modo di
funzionamento scelto. Premendo assieme i pulsanti 3 e 1 per almeno 2 secondi viene
attivato un programma con il quale è possibile programmare alcuni parametri operativi.
4 Pulsante per inviare i comandi di START, STOP/RESET. È attivo solo quando è
selezionato il modo di comando dal pannello frontale. Premendolo una volta si attiva la
fase di avvio; premendolo nuovamente si arresta la pompa. Se la pompa si è fermata
automaticamente a causa di un guasto, occorre premere questo pulsante una prima
volta per eseguire il reset del controller ed una seconda volta per riavviare la pompa.
5 Display alfanumerico a cristalli liquidi: matrice di punti, 2 linee x 16 caratteri.
