9 Instruksjon Manual
Bruk
Figur 3
1 Inngangskontakt for logiske signaler (tilkoplings-kontakten leveres med spesiell
lukkebrygge).
2 Port for logiske signaler ut og monitoring av pumpefrekvens og analogisk utgang
programmerbar.
3 Port for mating ut (24 Vdc på kjølevifte på pumpen, vent valve og kaliber).
4 Inngangsmodul til mating av styreenheten som består av sikringer, matekontakt og ENC-
filter.
5 Dreiebryter for innstilling av Profibusadresse.
6 Profibus (valgfritt).
7 Serialport for fjernkontroll.
8 Pumpeport.
118/294
8
1
2
3

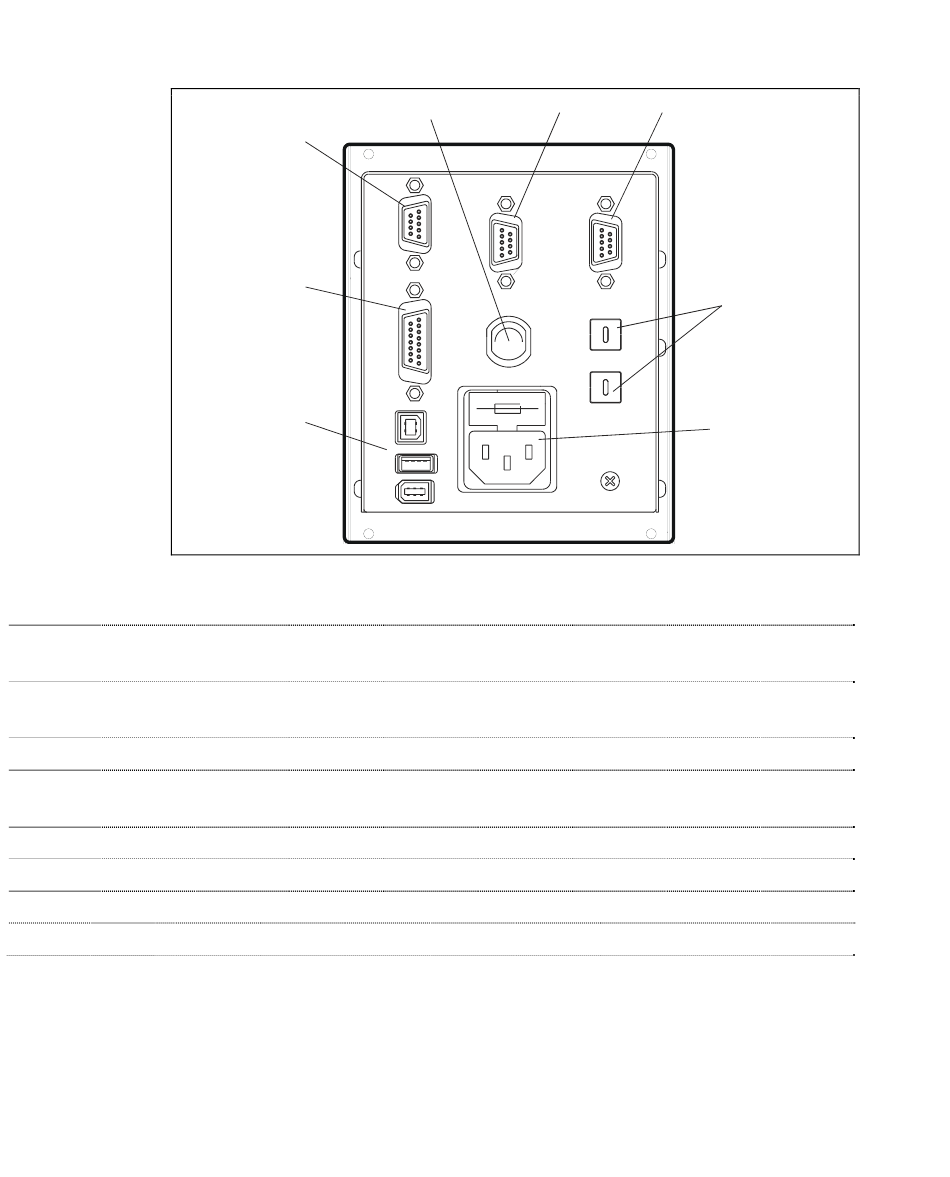

Bakpanelet på styreenheten Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
