Uso

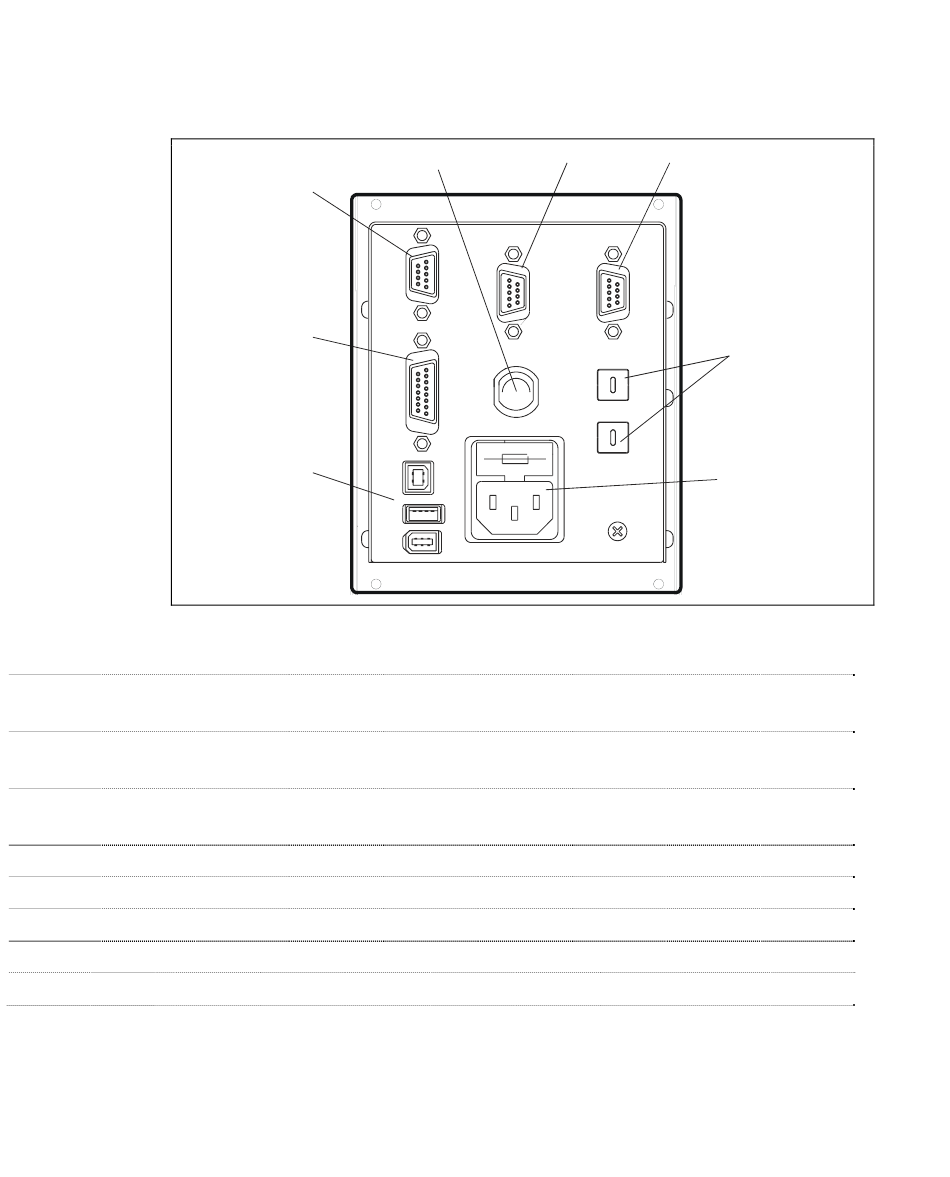

Figura 3
1 Conector de entrada de las señales lógicas (el conector de acoplamiento se suministra con
el conector puente específico de cierre).
2 Conector señales lógicas en salida y monitoreo frecuencia bomba y salida analógica
programable.
3 Conector de salida alimentación (24 Vdc para el ventilador de refrigeración bomba, vent
valve y calibre).
4 Módulo de entrada alimentación controler con fusibles, toma de alimentación y filtro ENC.
5 Conmutador de rotación para configurar la dirección del Profibus.
6 Profibus (opcional).
7 Conector serial para control remoto.
8 Conector bomba.
58/294
8
1
2
3
Panel trasero del controler Turbo-V 301-AG
Turbo-V 301-AG Rack Controller User Manual / 87-900-982-01
