8

Prozessdaten-Transfer

8.1

Zugriff auf Prozessdaten / PDO-Mapping

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
8 Prozessdaten-Transfer
8.1 Zugriff auf Prozessdaten / PDO-Mapping

Hinweis!
Das PDO-Mapping und die dazu benötigten Objekte werden in der Software-Version
01.00 des Kommunikationsmoduls E84AYCPM nicht unterstützt.
Der Transfer der Prozessdaten (MCI-PDOs) erfolgt über die MCI-Schnittstelle.
• Es werden max. 16 Wörter je Richtung ausgetauscht.
• Der Zugriff auf die Prozessdaten erfolgt über die Portbausteine LP_MciIn und LP_MciOut. Diese
Portbausteine werden auch als Prozessdaten-Kanäle bezeichnet.
• Die Port-/Funktionsblockverschaltung der Prozessdatenobjekte (PDO) erfolgt über den Lenze
»Engineer«.

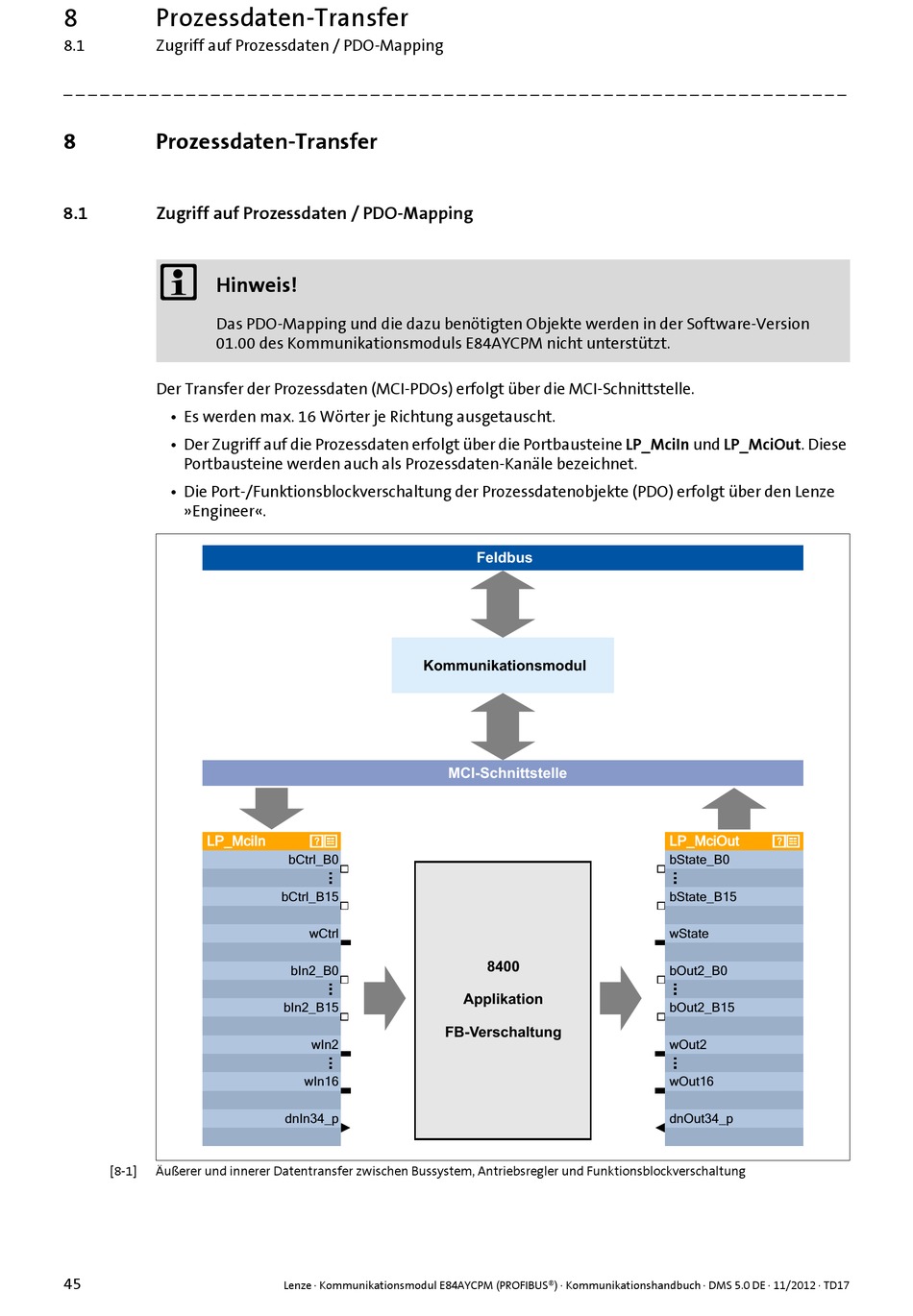

[8-1] Äußerer und innerer Datentransfer zwischen Bussystem, Antriebsregler und Funktionsblockverschaltung
45
