10 Überwachungen

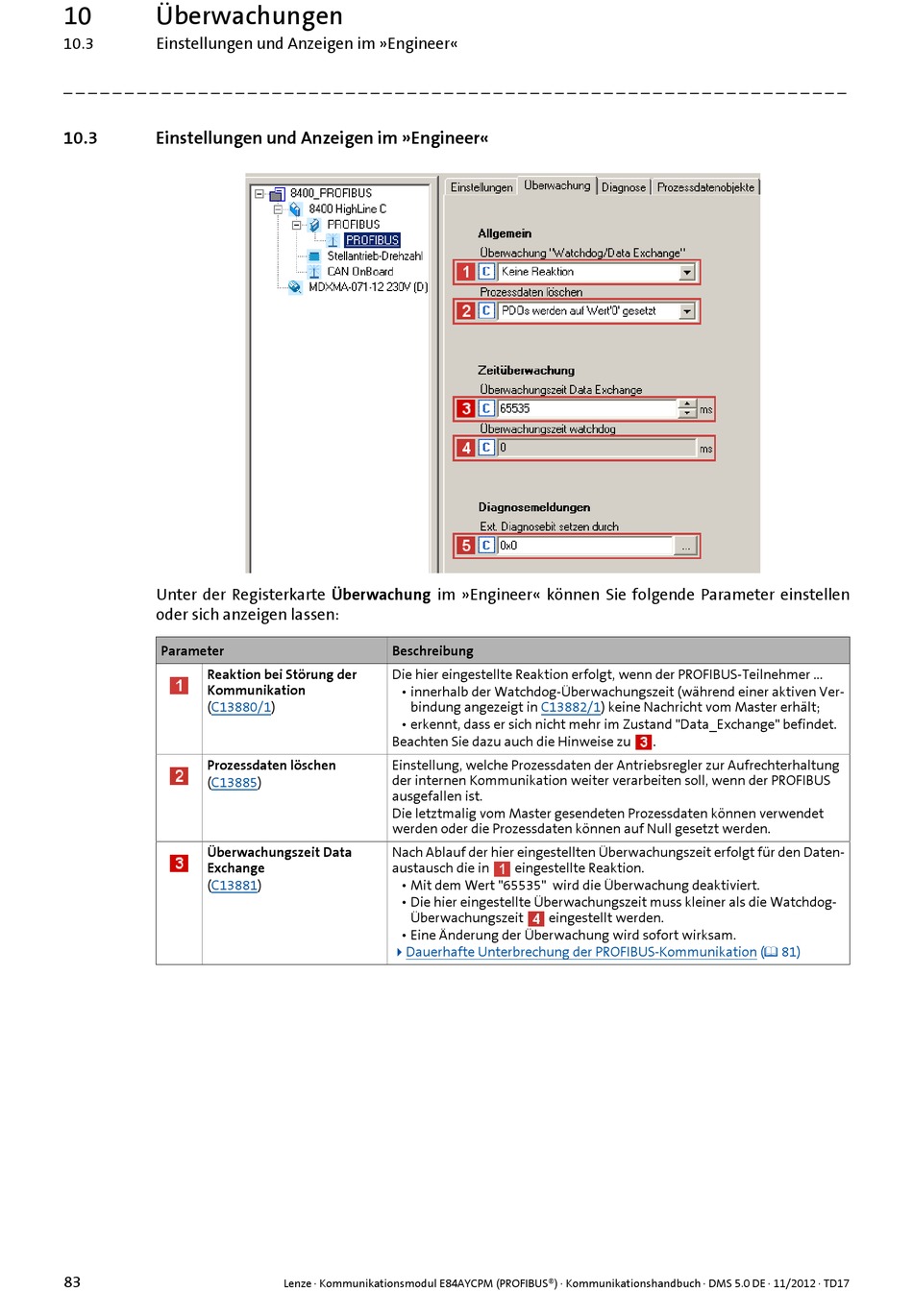

10.3 Einstellungen und Anzeigen im »Engineer«
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
10.3 Einstellungen und Anzeigen im »Engineer«
Unter der Registerkarte Überwachung im »Engineer« können Sie folgende Parameter einstellen
oder sich anzeigen lassen:
Parameter
Reaktion bei Störung der
Kommunikation
(C13880/1)
Prozessdaten löschen
(C13885)
Überwachungszeit Data
Exchange
(C13881)
83
Beschreibung
Die hier eingestellte Reaktion erfolgt, wenn der PROFIBUS-Teilnehmer ...
• innerhalb der Watchdog-Überwachungszeit (während einer aktiven Ver-
bindung angezeigt in C13882/1) keine Nachricht vom Master erhält;
• erkennt, dass er sich nicht mehr im Zustand "Data_Exchange" befindet.
Beachten Sie dazu auch die Hinweise zu
Einstellung, welche Prozessdaten der Antriebsregler zur Aufrechterhaltung
der internen Kommunikation weiter verarbeiten soll, wenn der PROFIBUS
ausgefallen ist.
Die letztmalig vom Master gesendeten Prozessdaten können verwendet
werden oder die Prozessdaten können auf Null gesetzt werden.
Nach Ablauf der hier eingestellten Überwachungszeit erfolgt für den Daten-
austausch die in
• Mit dem Wert "65535" wird die Überwachung deaktiviert.
• Die hier eingestellte Überwachungszeit muss kleiner als die Watchdog-
Überwachungszeit
• Eine Änderung der Überwachung wird sofort wirksam.
Dauerhafte Unterbrechung der PROFIBUS-Kommunikation ( 81)
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
.
eingestellte Reaktion.
eingestellt werden.
