8 Prozessdaten-Transfer
8.3

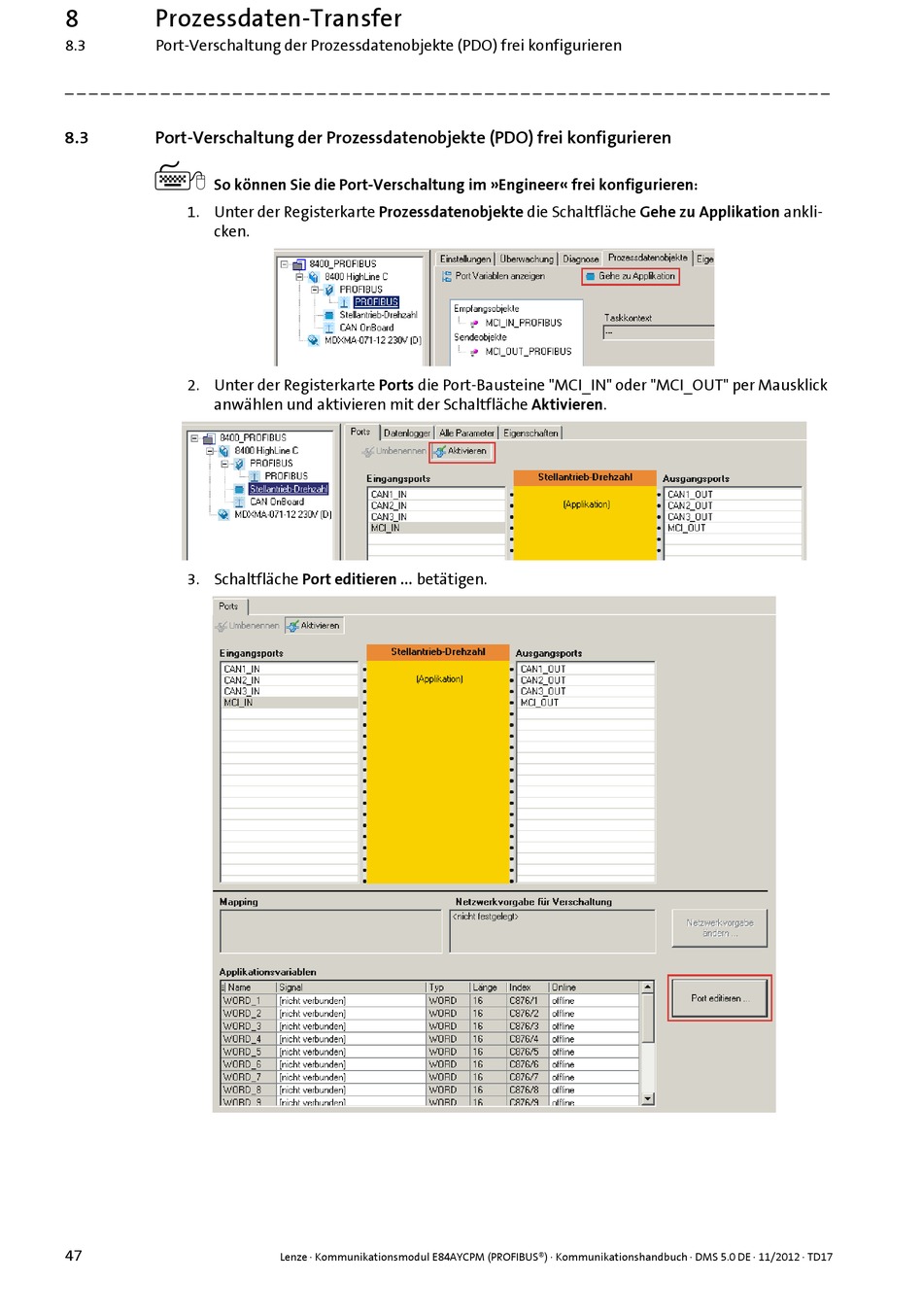

Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
8.3 Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren

So können Sie die Port-Verschaltung im »Engineer« frei konfigurieren:
1. Unter der Registerkarte Prozessdatenobjekte die Schaltfläche Gehe zu Applikation ankli-
cken.
2. Unter der Registerkarte Ports die Port-Bausteine "MCI_IN" oder "MCI_OUT" per Mausklick
anwählen und aktivieren mit der Schaltfläche Aktivieren.
3. Schaltfläche Port editieren ... betätigen.
47
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
