5 Installation
5.2 Elektrische Installation
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Stop!
Der Busabschluss muss stets gespeist werden. Andernfalls kann der Bus instabil werden.
Busabschlusswiderstand aktivieren
Teilnehmeranzahl

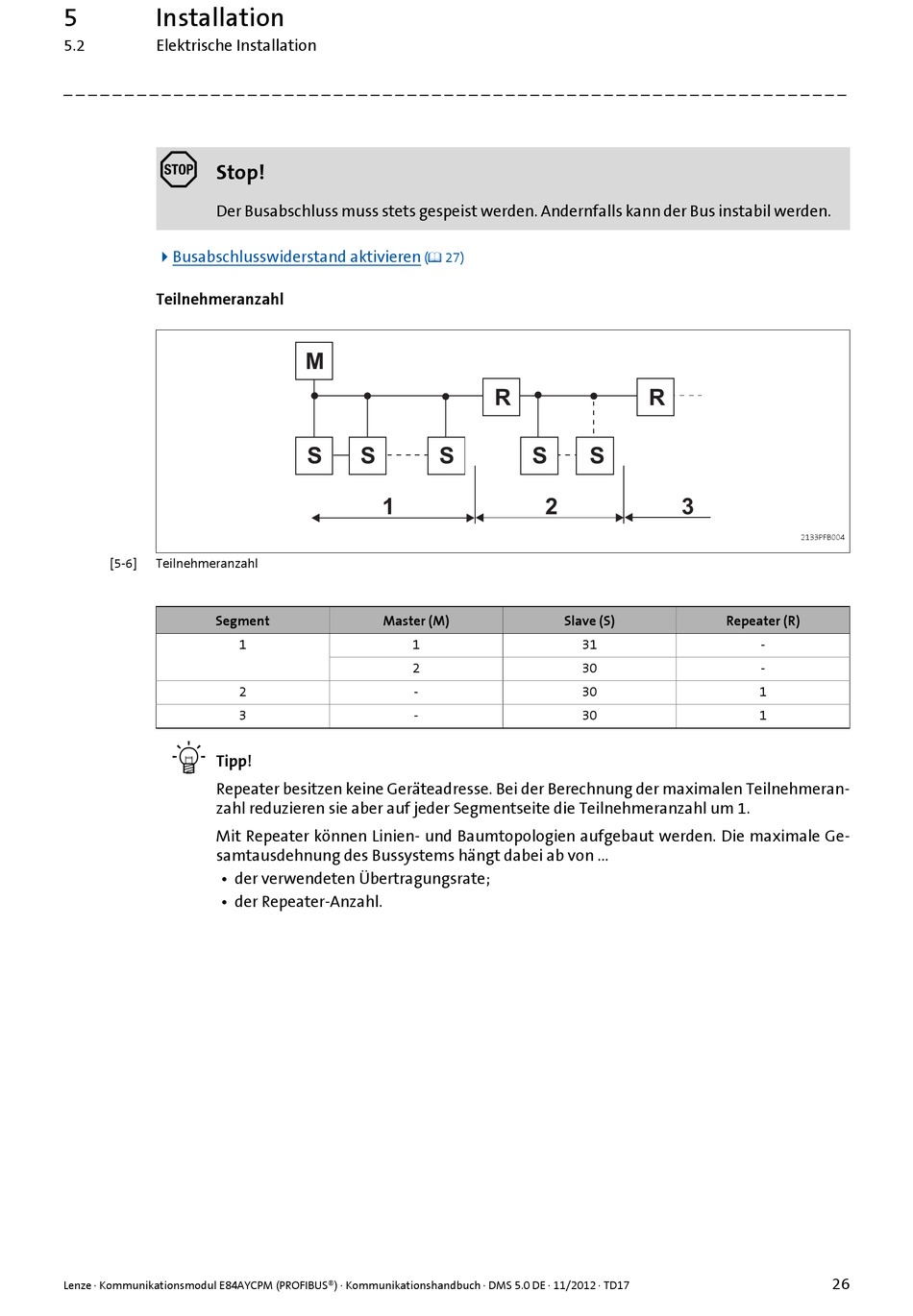

[5-6] Teilnehmeranzahl
Segment

Tipp!
Repeater besitzen keine Geräteadresse. Bei der Berechnung der maximalen Teilnehmeran-
zahl reduzieren sie aber auf jeder Segmentseite die Teilnehmeranzahl um 1.
Mit Repeater können Linien- und Baumtopologien aufgebaut werden. Die maximale Ge-
samtausdehnung des Bussystems hängt dabei ab von ...
• der verwendeten Übertragungsrate;
• der Repeater-Anzahl.
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
M
S S
1
Master (M)
1
2
3
( 27)
R
S S
2
Slave (S)
1 31
2 30
- 30
- 30
R
S
3
Repeater (R)
-
-
1
1
