5.2.4
PROFIBUS-Anschluss
Über die 9-polige Sub-D-Buchse X201 verbinden Sie das Kommunikationsmodul mit dem Bussys-
tem.

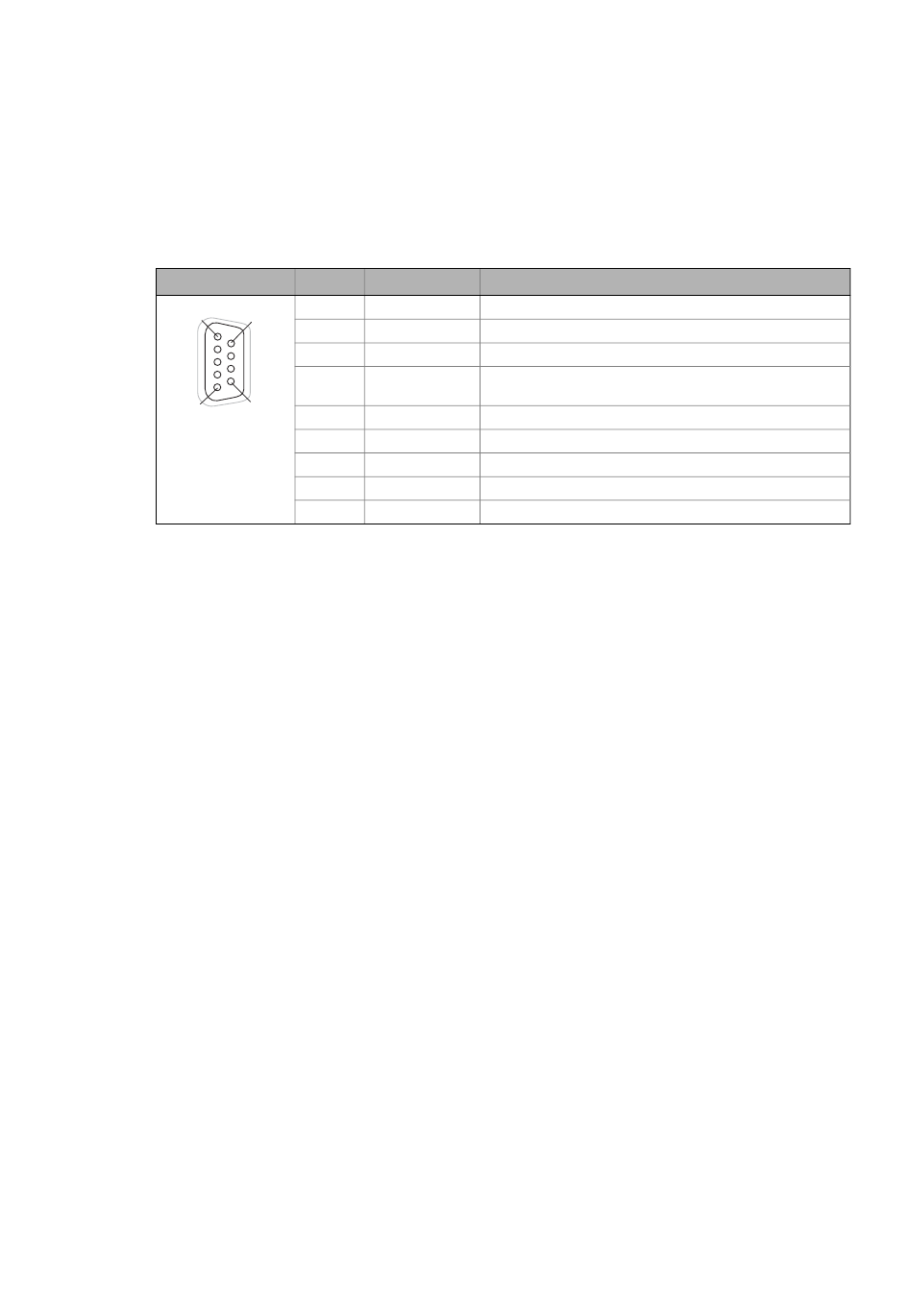

Belegung der 9-poligen Sub-D-Buchse X201
Ansicht
1
5
29
Pin
Belegung
1
Nicht belegt
6
2
Nicht belegt
3
RxD/TxD-P
4
RTS
9
5
M5V2
6
P5V2
7
Nicht belegt
8
RxD/TxD-N
9
Nicht belegt
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
Beschreibung
-
-
Datenleitung-B (Empfangs-/Sendedaten-Plus)
Request To Send (Empfangs-/Sendedaten, kein Differenzsig-
nal)
Datenbezugspotenzial (Masse zu 5 V)
5 V DC / 30 mA (Busabschluss)
-
Datenleitung-A (Empfangs-/Sendedaten-Minus)
-
