3 Produktbeschreibung
3.3

Eigenschaften

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3.3 Eigenschaften
• Anschaltbaugruppe für das Kommunikationssystem PROFIBUS an die Erweiterungssteckplätze
der Inverter Drives 8400
• Unterstützung der Parameterdaten-Kanäle DRIVECOM (DP-V0) und PROFIDrive (DP-V1)
• Bis zu 16 Prozessdatenwörter je Richtung können ausgetauscht werden.
• Die Spannungsversorgung des Kommunikationsmoduls erfolgt durch das Grundgerät.
• Busankopplung über Fernbus nach der RS485-Norm
• Automatische Erkennung der Übertragungsrate (9.6 kBit/s ... 12 MBit/s)
• Die Einstellung der Stationsadresse ist über DIP-Schalter oder Codestelle möglich.
• Zugriff auf alle Lenze-Parameter
3.4 Anschlüsse und Schnittstellen

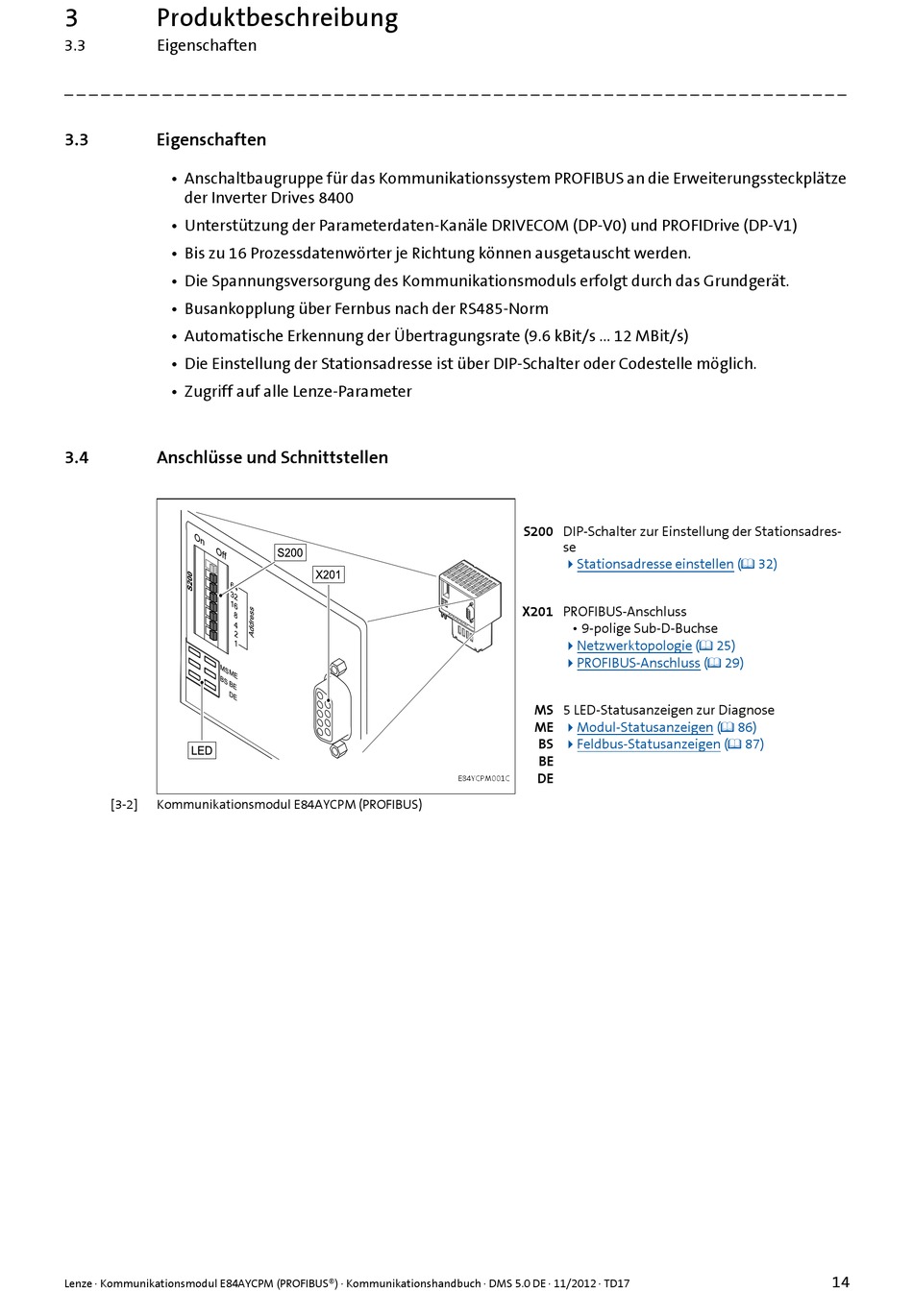

[3-2] Kommunikationsmodul E84AYCPM (PROFIBUS)
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
S200 DIP-Schalter zur Einstellung der Stationsadres-
se
Stationsadresse einstellen ( 32)
X201 PROFIBUS-Anschluss
• 9-polige Sub-D-Buchse
Netzwerktopologie ( 25)
PROFIBUS-Anschluss ( 29)
MS 5 LED-Statusanzeigen zur Diagnose
ME Modul-Statusanzeigen ( 86)
BS Feldbus-Statusanzeigen ( 87)
BE
DE
E84YCPM001C
