5 Installation
5.1

Mechanische Installation

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.1 Mechanische Installation
Das Kommunikationsmodul kann bei eingeschaltetem Antriebsregler in den MCI-Steckplatz ge-
steckt oder entfernt werden. Beim Stecken des Moduls wird es automatisch erkannt und hinsicht-
lich Funktion und Version auf Plausibilität geprüft.
5.1.1 Montage bei Grundgeräten 0.25 kW und 0.37 kW

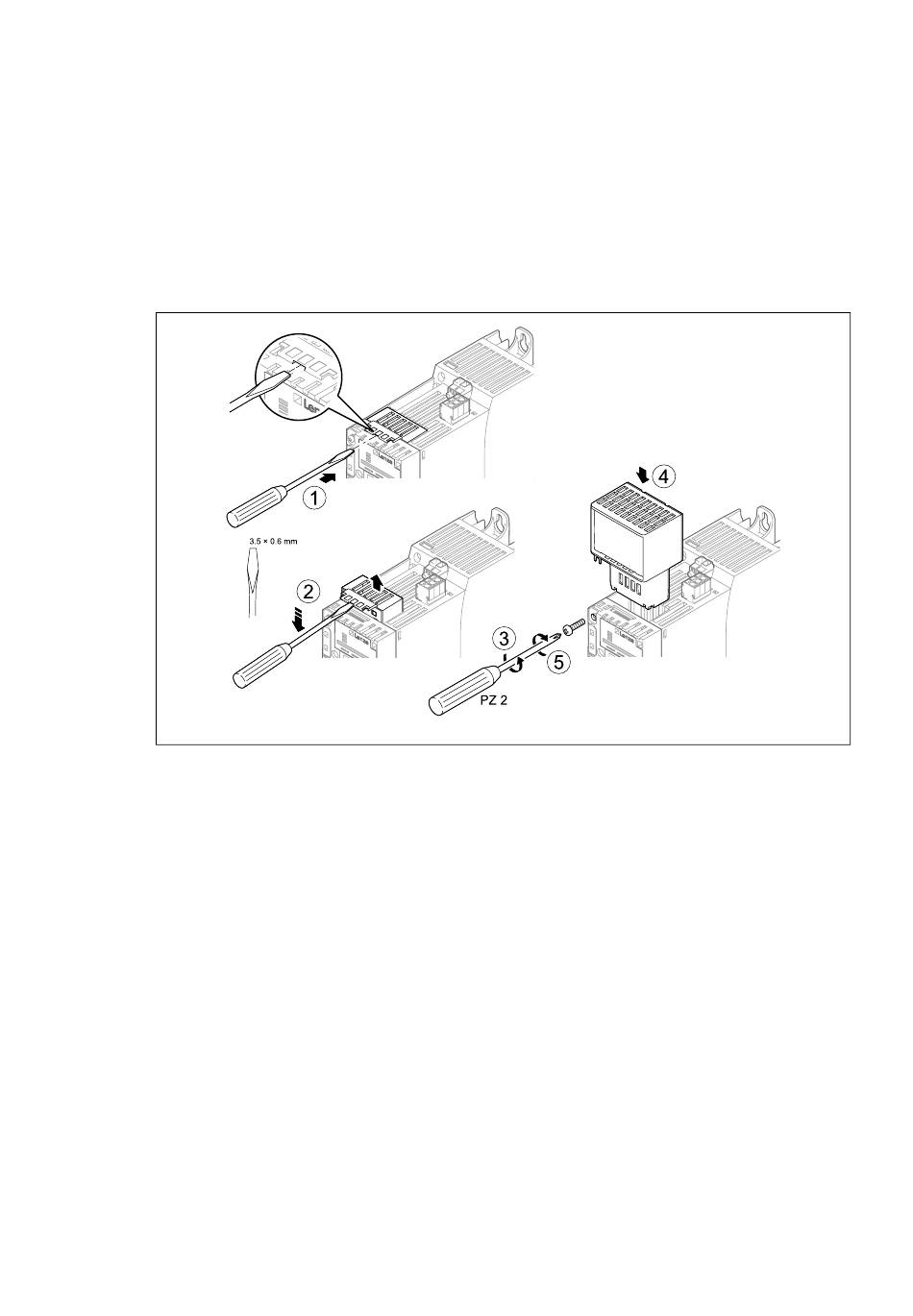

[5-1] Montage bei Grundgeräten 0.25 kW und 0.37 kW
Montageschritte
1. Mit einem Schraubendreher die Abdeckung des MCI-Steckplatzes des Grundgerätes nach oben
heraushebeln und entnehmen (1, 2).
2. Die Sicherungsschraube für das Kommunikationsmodul am Grundgerät lösen (3).
3. Das Kommunikationsmodul in den MCI-Steckplatz des Grundgerätes einschieben (4).
4. Die Sicherungsschraube wieder anziehen (5).
