9

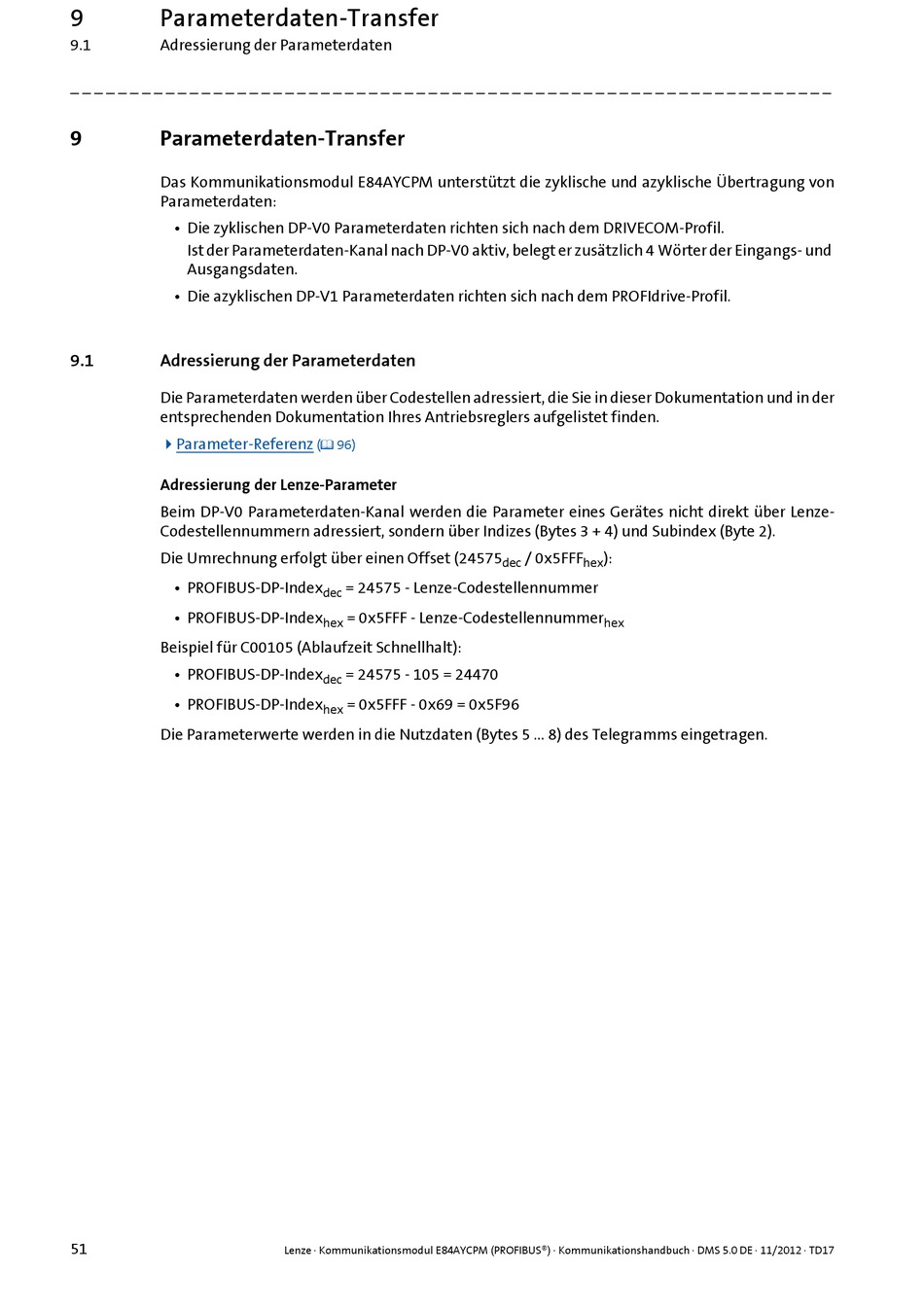

Parameterdaten-Transfer

9.1

Adressierung der Parameterdaten

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
9
Parameterdaten-Transfer
Das Kommunikationsmodul E84AYCPM unterstützt die zyklische und azyklische Übertragung von
Parameterdaten:
• Die zyklischen DP-V0 Parameterdaten richten sich nach dem DRIVECOM-Profil.
Ist der Parameterdaten-Kanal nach DP-V0 aktiv, belegt er zusätzlich 4 Wörter der Eingangs- und
Ausgangsdaten.
• Die azyklischen DP-V1 Parameterdaten richten sich nach dem PROFIdrive-Profil.
9.1
Adressierung der Parameterdaten
Die Parameterdaten werden über Codestellen adressiert, die Sie in dieser Dokumentation und in der
entsprechenden Dokumentation Ihres Antriebsreglers aufgelistet finden.
Parameter-Referenz
Adressierung der Lenze-Parameter
Beim DP-V0 Parameterdaten-Kanal werden die Parameter eines Gerätes nicht direkt über Lenze-
Codestellennummern adressiert, sondern über Indizes (Bytes 3 + 4) und Subindex (Byte 2).
Die Umrechnung erfolgt über einen Offset (24575
• PROFIBUS-DP-Index
• PROFIBUS-DP-Index
Beispiel für C00105 (Ablaufzeit Schnellhalt):
• PROFIBUS-DP-Index
• PROFIBUS-DP-Index
Die Parameterwerte werden in die Nutzdaten (Bytes 5 ... 8) des Telegramms eingetragen.
51
( 96)
= 24575 - Lenze-Codestellennummer
dec
= 0x5FFF - Lenze-Codestellennummer
hex
= 24575 - 105 = 24470
dec
= 0x5FFF - 0x69 = 0x5F96
hex
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
/ 0x5FFF
):
dec
hex
hex
