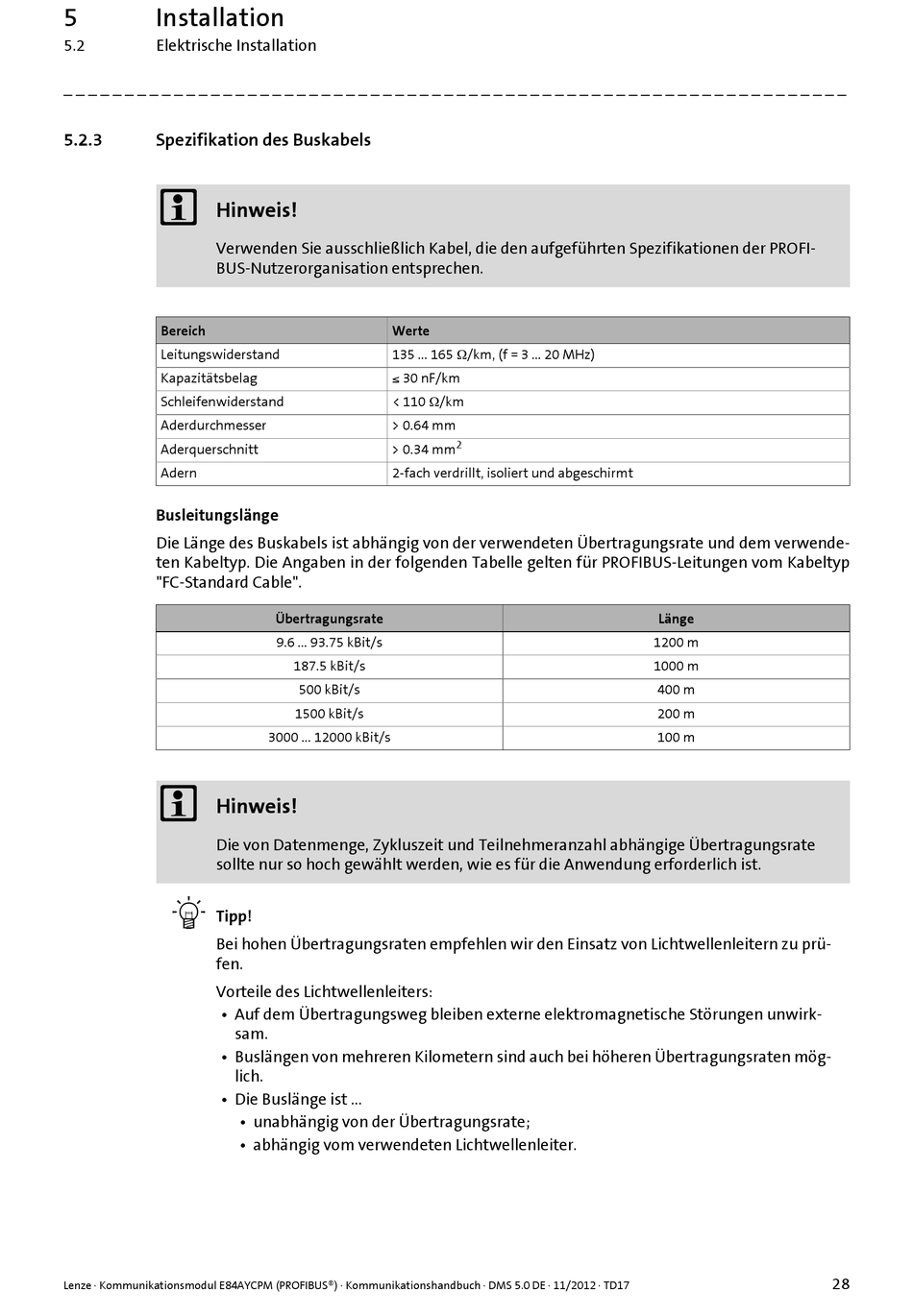

5 Installation
5.2 Elektrische Installation
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.2.3

Spezifikation des Buskabels


Hinweis!
Verwenden Sie ausschließlich Kabel, die den aufgeführten Spezifikationen der PROFI-
BUS-Nutzerorganisation entsprechen.
Bereich
Leitungswiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderdurchmesser
Aderquerschnitt
Adern
Busleitungslänge
Die Länge des Buskabels ist abhängig von der verwendeten Übertragungsrate und dem verwende-
ten Kabeltyp. Die Angaben in der folgenden Tabelle gelten für PROFIBUS-Leitungen vom Kabeltyp
"FC-Standard Cable".

Hinweis!
Die von Datenmenge, Zykluszeit und Teilnehmeranzahl abhängige Übertragungsrate
sollte nur so hoch gewählt werden, wie es für die Anwendung erforderlich ist.

Tipp!
Bei hohen Übertragungsraten empfehlen wir den Einsatz von Lichtwellenleitern zu prü-
fen.
Vorteile des Lichtwellenleiters:
• Auf dem Übertragungsweg bleiben externe elektromagnetische Störungen unwirk-
sam.
• Buslängen von mehreren Kilometern sind auch bei höheren Übertragungsraten mög-
lich.
• Die Buslänge ist ...
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
Werte
135 ... 165 Ω/km, (f = 3 ... 20 MHz)
≤ 30 nF/km
< 110 Ω/km
> 0.64 mm
> 0.34 mm
2-fach verdrillt, isoliert und abgeschirmt
Übertragungsrate
9.6 ... 93.75 kBit/s
187.5 kBit/s
500 kBit/s
1500 kBit/s
3000 ... 12000 kBit/s
• unabhängig von der Übertragungsrate;
• abhängig vom verwendeten Lichtwellenleiter.
2
Länge
1200 m
1000 m
400 m
200 m
100 m
