9 Parameterdaten-Transfer
9.3 DP-V1 Parameterdaten-Kanal (PROFIdrive-Profil)
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
9.3.3.2

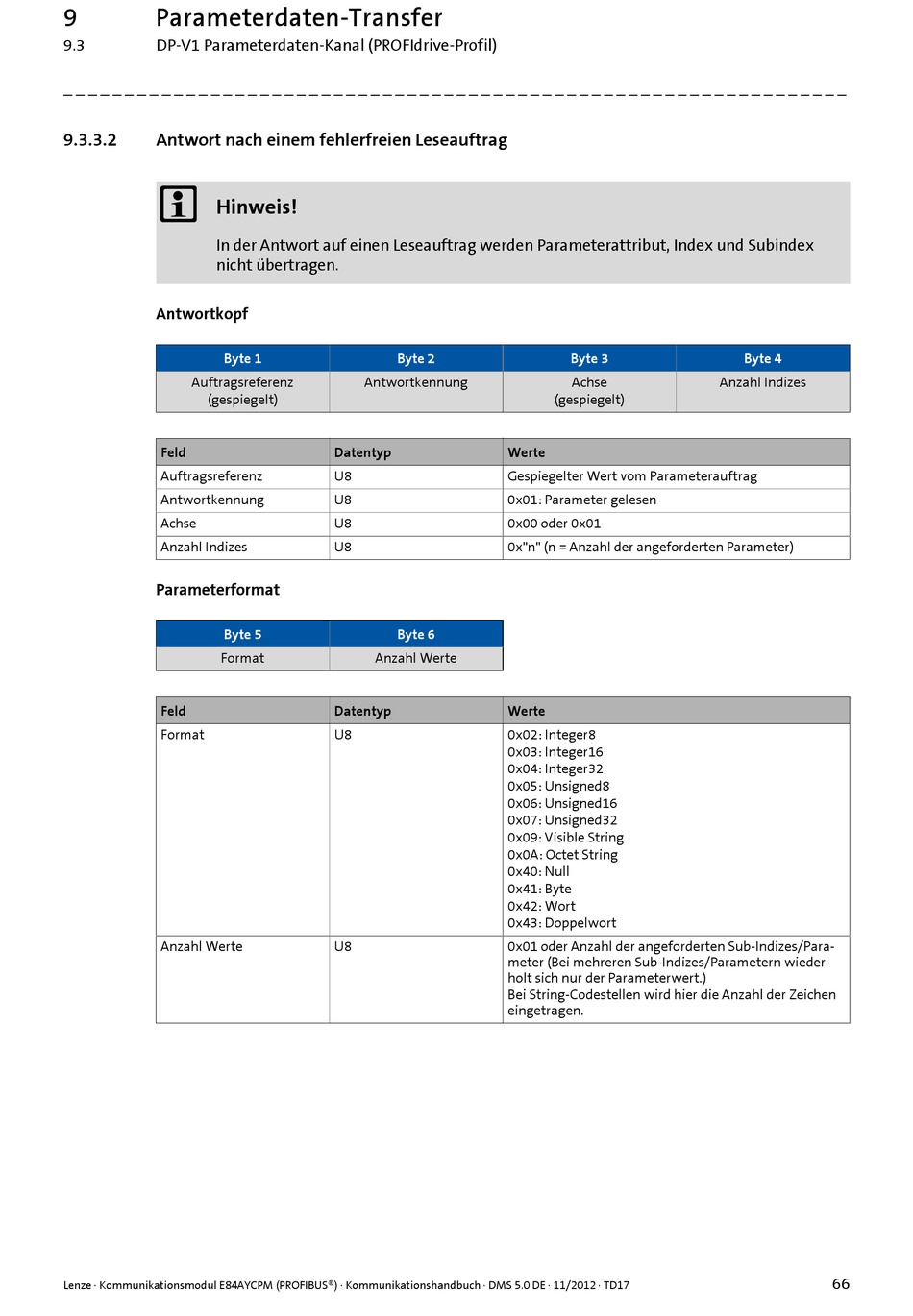

Antwort nach einem fehlerfreien Leseauftrag


Hinweis!
In der Antwort auf einen Leseauftrag werden Parameterattribut, Index und Subindex
nicht übertragen.
Antwortkopf
Byte 1
Auftragsreferenz
(gespiegelt)
Feld
Auftragsreferenz
Antwortkennung
Achse
Anzahl Indizes
Parameterformat
Byte 5
Format
Feld
Format
Anzahl Werte
