11 Diagnose
11.1 LED-Statusanzeigen
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
11.1.2

Feldbus-Statusanzeigen

Die LEDs BS und BE zeigen den Feldbus-Status an.

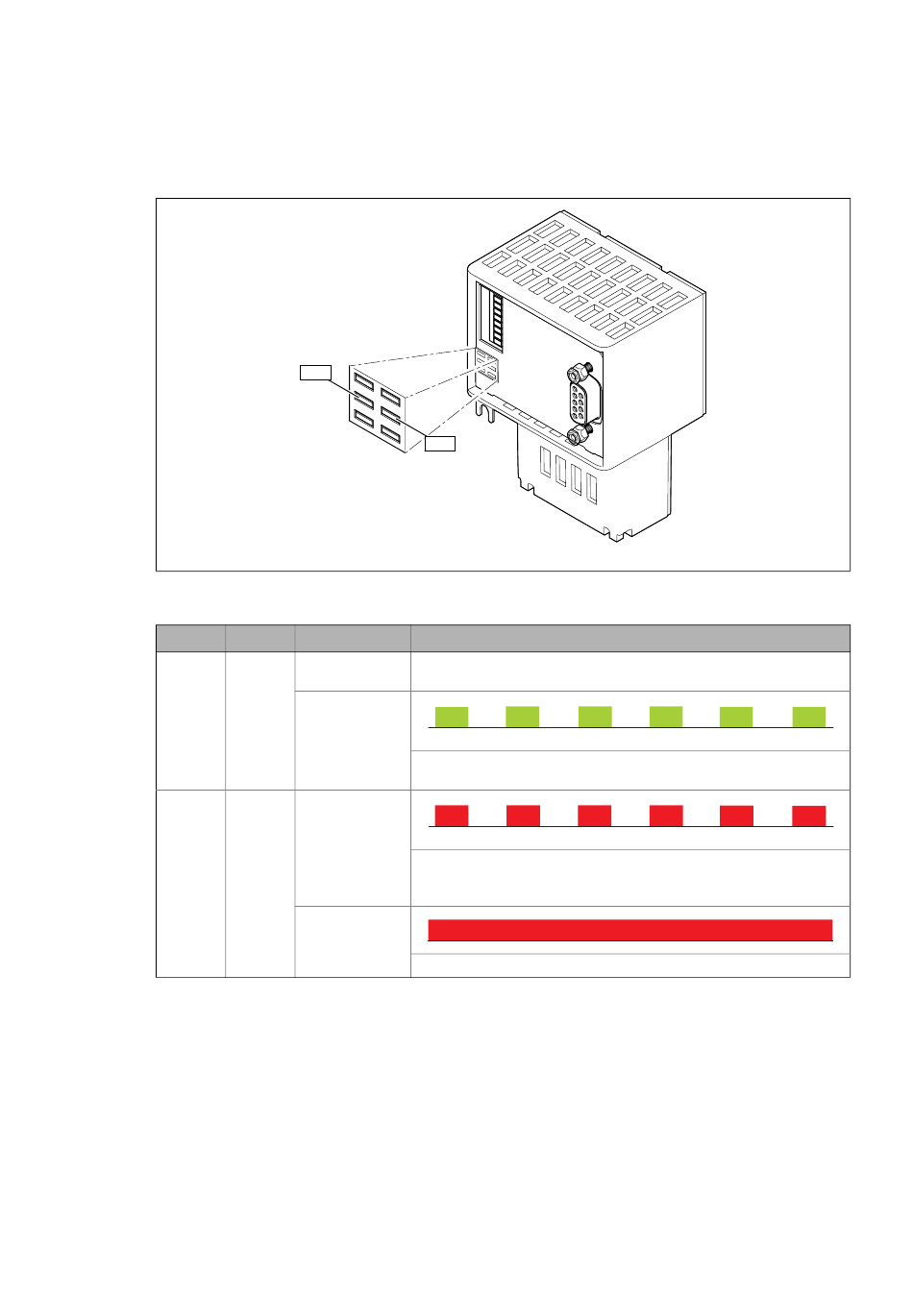

[11-2] LED-Statusanzeigen BS und BE
LED
BS
BE
87
BS
Farbe Zustand Beschreibung
grün aus Das Kommunikationsmodul ist am Feldbus nicht aktiv oder befindet sich
in der Initialisierungsphase.
blinkt
Das Kommunikationsmodul befindet sich im Zustand DATA_EXCH
("Data_Exchange"). Daten werden über PROFIBUS ausgetauscht.
rot blinkt
Unzulässige Einstellung der Stationsadresse.
Das Kommunikationsmodul ist initialisiert und arbeitet intern mit den
jeweiligen Standardwerten weiter.
an
Busfehler/-störung ist aktiv (z. B. Buskabel abgezogen).
