11.1.1

Modul-Statusanzeigen

Die LEDs MS, ME und DE zeigen den Modul-Status an.

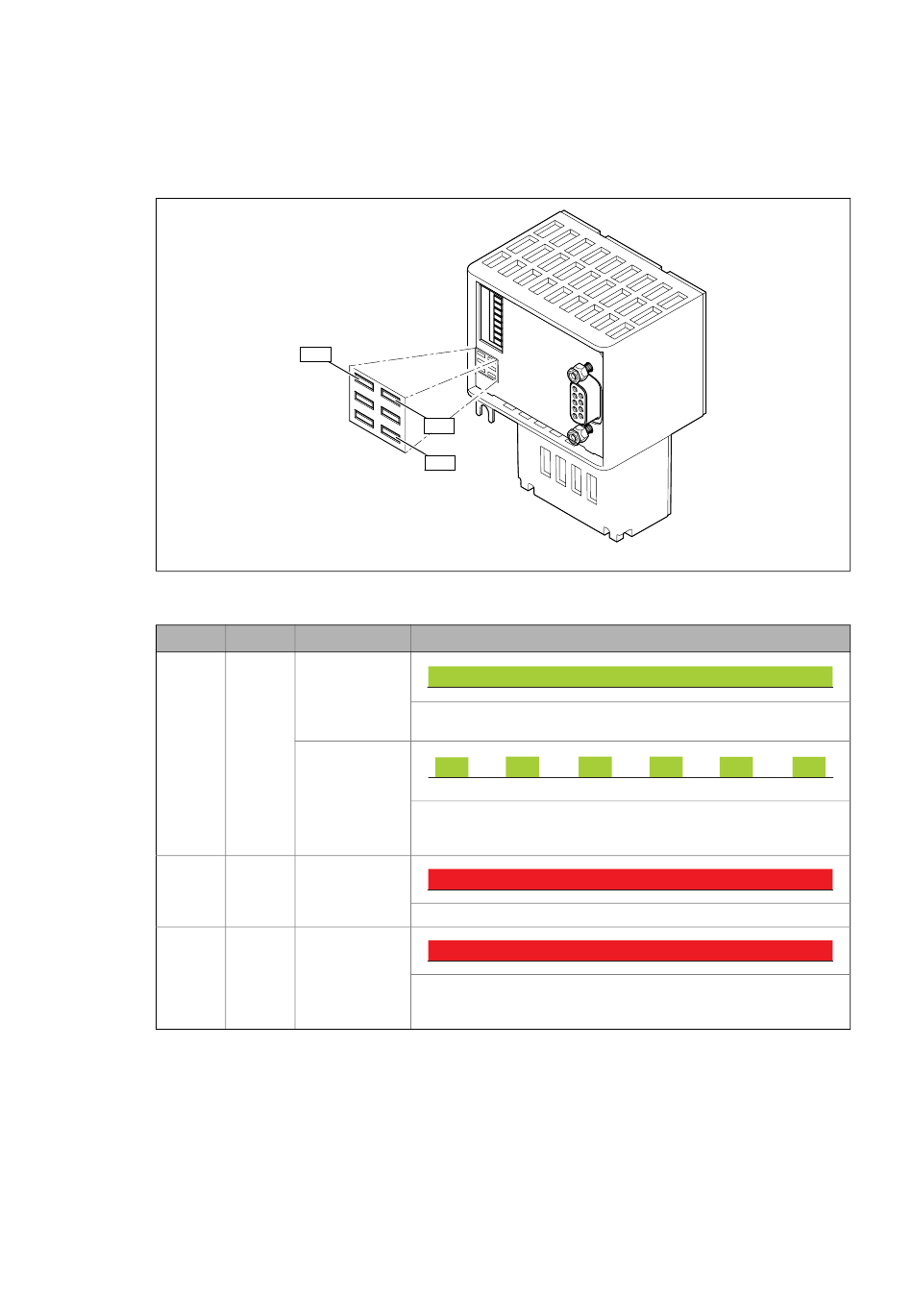

[11-1] LED-Statusanzeigen MS, ME und DE
LED
MS
ME
DE
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
MS
Farbe Zustand Beschreibung
grün an
Das Kommunikationsmodul ist mit Spannung versorgt und hat eine Ver-
bindung zum Grundgerät.
blinkt
Das Kommunikationsmodul ist mit Spannung versorgt, hat aber keine
Verbindung zum Grundgerät. (Grundgerät ist ausgeschaltet, in der Initi-
alisierungsphase oder nicht vorhanden.)
rot an
Ein Fehler liegt im Bereich des Kommunikationsmoduls vor.
rot an
Das Kommunikationsmodul wird vom Grundgerät nicht akzeptiert oder
das Grundgerät ist nicht aktiv. (Siehe Hinweise in der Dokumentation
zum Grundgerät.)
ME
DE
200 ms
200 ms
