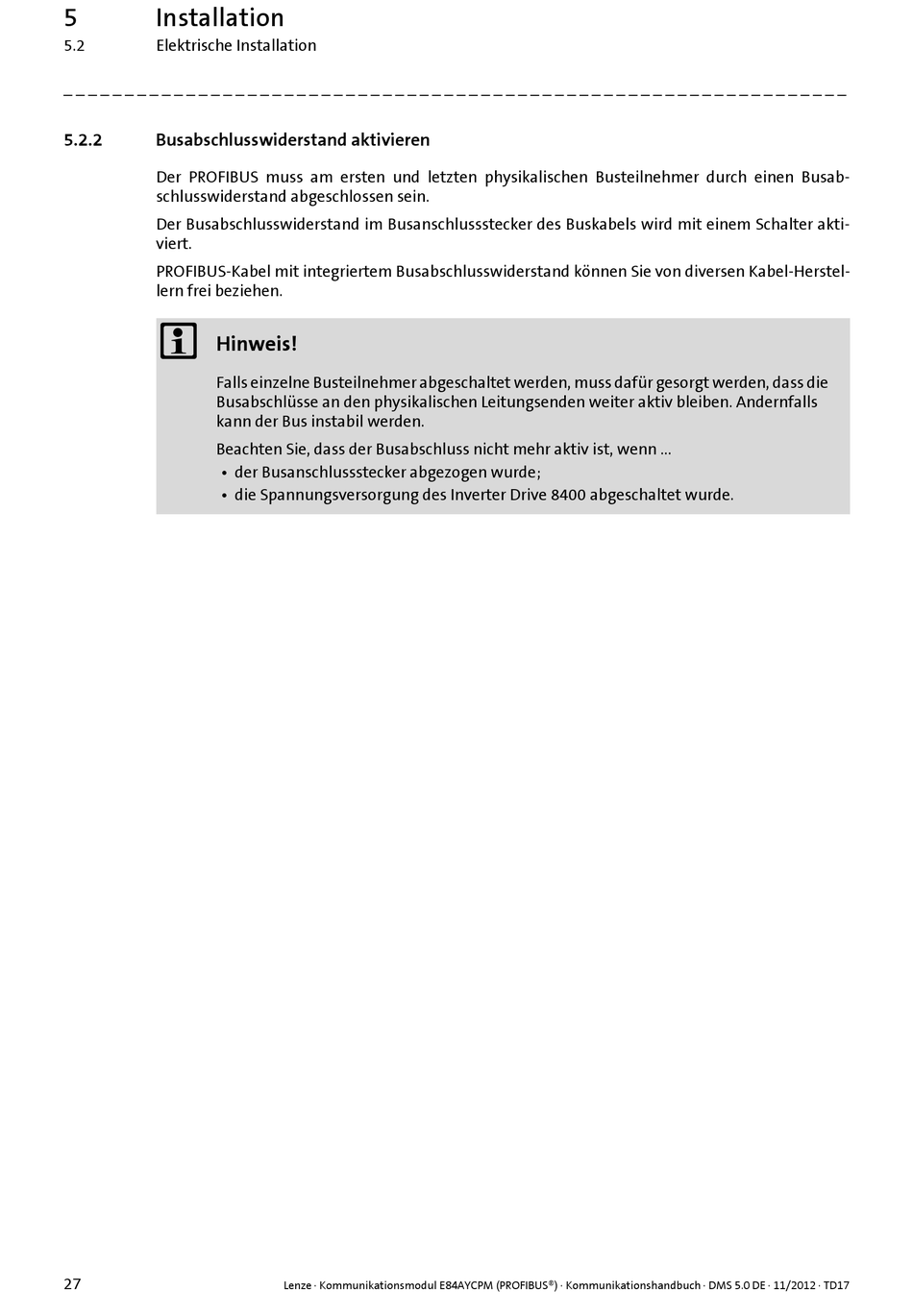

5 Installation
5.2 Elektrische Installation
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.2.2

Busabschlusswiderstand aktivieren

Der PROFIBUS muss am ersten und letzten physikalischen Busteilnehmer durch einen Busab-
schlusswiderstand abgeschlossen sein.
Der Busabschlusswiderstand im Busanschlussstecker des Buskabels wird mit einem Schalter akti-
viert.
PROFIBUS-Kabel mit integriertem Busabschlusswiderstand können Sie von diversen Kabel-Herstel-
lern frei beziehen.

Hinweis!
Falls einzelne Busteilnehmer abgeschaltet werden, muss dafür gesorgt werden, dass die
Busabschlüsse an den physikalischen Leitungsenden weiter aktiv bleiben. Andernfalls
kann der Bus instabil werden.
Beachten Sie, dass der Busabschluss nicht mehr aktiv ist, wenn ...
• der Busanschlussstecker abgezogen wurde;
• die Spannungsversorgung des Inverter Drive 8400 abgeschaltet wurde.
