6 Inbetriebnahme
6.3

Stationsadresse einstellen

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

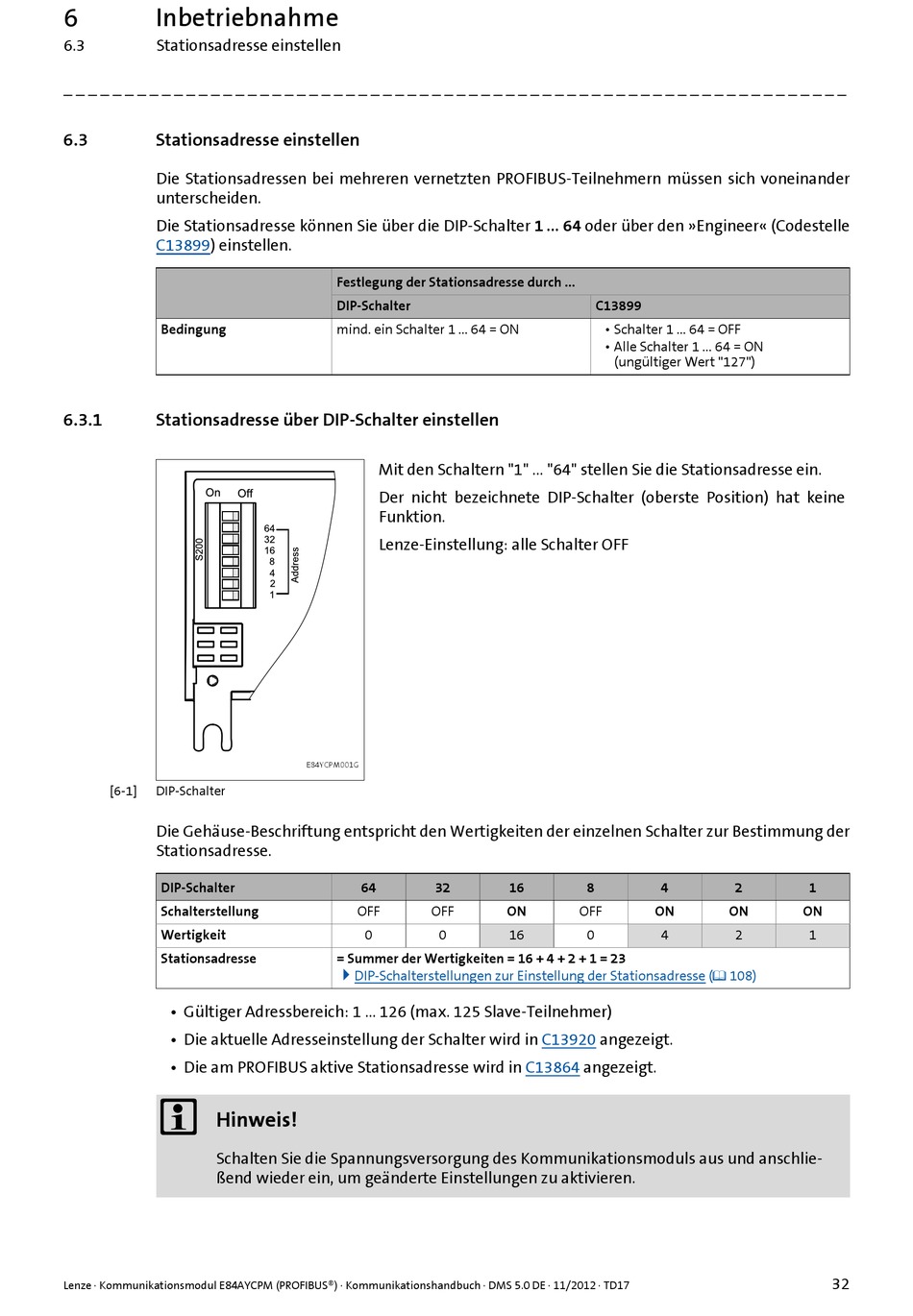

6.3 Stationsadresse einstellen
Die Stationsadressen bei mehreren vernetzten PROFIBUS-Teilnehmern müssen sich voneinander
unterscheiden.
Die Stationsadresse können Sie über die DIP-Schalter 1 ... 64 oder über den »Engineer« (Codestelle
C13899) einstellen.
Bedingung
6.3.1 Stationsadresse über DIP-Schalter einstellen
[6-1] DIP-Schalter
Die Gehäuse-Beschriftung entspricht den Wertigkeiten der einzelnen Schalter zur Bestimmung der
Stationsadresse.
DIP-Schalter
Schalterstellung
Wertigkeit
Stationsadresse
• Gültiger Adressbereich: 1 ... 126 (max. 125 Slave-Teilnehmer)
• Die aktuelle Adresseinstellung der Schalter wird in
• Die am PROFIBUS aktive Stationsadresse wird in

Hinweis!
Schalten Sie die Spannungsversorgung des Kommunikationsmoduls aus und anschlie-
ßend wieder ein, um geänderte Einstellungen zu aktivieren.
Lenze · Kommunikationsmodul E84AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 5.0 DE · 11/2012 · TD17
Festlegung der Stationsadresse durch ...
DIP-Schalter
mind. ein Schalter 1 ... 64 = ON
Mit den Schaltern "1" ... "64" stellen Sie die Stationsadresse ein.
Der nicht bezeichnete DIP-Schalter (oberste Position) hat keine
Funktion.
Lenze-Einstellung: alle Schalter OFF
E84YCPM001G
64 32
OFF OFF
0 0
= Summer der Wertigkeiten = 16 + 4 + 2 + 1 = 23
DIP-Schalterstellungen zur Einstellung der Stationsadresse ( 108)
C13899
• Schalter 1 ... 64 = OFF
• Alle Schalter 1 ... 64 = ON
(ungültiger Wert "127")
16 8 4
ON OFF ON
16 0 4
C13920 angezeigt.
C13864 angezeigt.
2 1
ON ON
2 1
32
