Installation
8
Schaltbilder

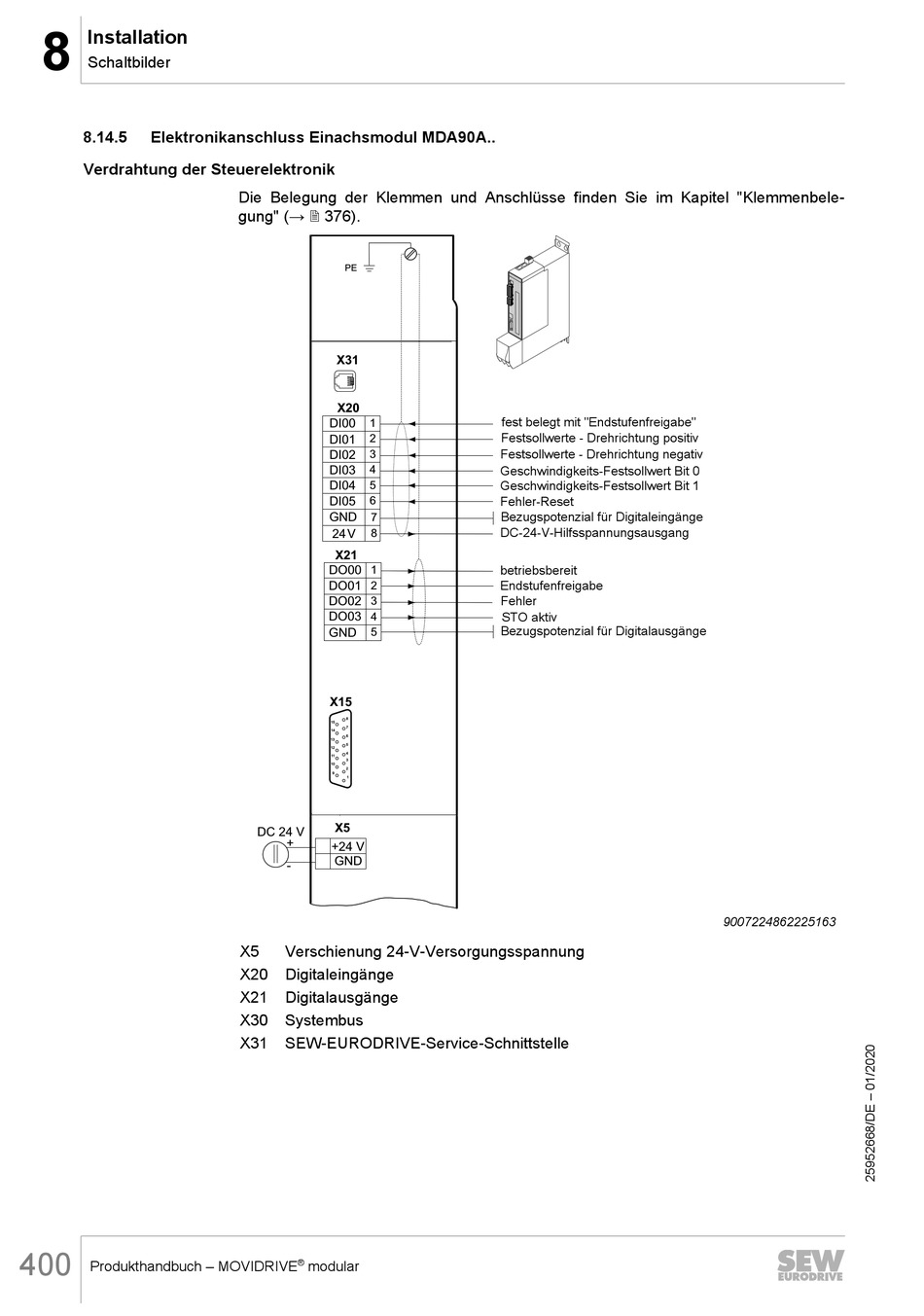

8.14.5 Elektronikanschluss Einachsmodul MDA90A..
Verdrahtung der Steuerelektronik
400
Produkthandbuch – MOVIDRIVE
Die Belegung der Klemmen und Anschlüsse finden Sie im Kapitel "Klemmenbele-
gung" (→ 2 376).
PE
X31
X20
DI00 1
DI01 2
DI02 3
DI03
4
DI04 5
DI05 6
GND
7
24V 8
X21
DO00
1
DO01 2
DO02 3
DO03 4
5
GND
X15
8
15
7
14
6
13
5
12
4
11
3
10
2
9
1
X5
DC 24 V
+
+24 V
GND
-
X5 Verschienung 24-V-Versorgungsspannung
X20 Digitaleingänge
X21 Digitalausgänge
X30 Systembus
X31 SEW-EURODRIVE-Service-Schnittstelle
®
modular
fest belegt mit "Endstufenfreigabe"
Festsollwerte - Drehrichtung positiv
Festsollwerte - Drehrichtung negativ
Geschwindigkeits-Festsollwert Bit 0
Geschwindigkeits-Festsollwert Bit 1
Fehler-Reset
Bezugspotenzial für Digitaleingänge
DC-24-V-Hilfsspannungsausgang
betriebsbereit
Endstufenfreigabe
Fehler
STO aktiv
Bezugspotenzial für Digitalausgänge
9007224862225163
