SEW-Eurodrive MOVIDRIVE modular Produkthandbuch Seite 265

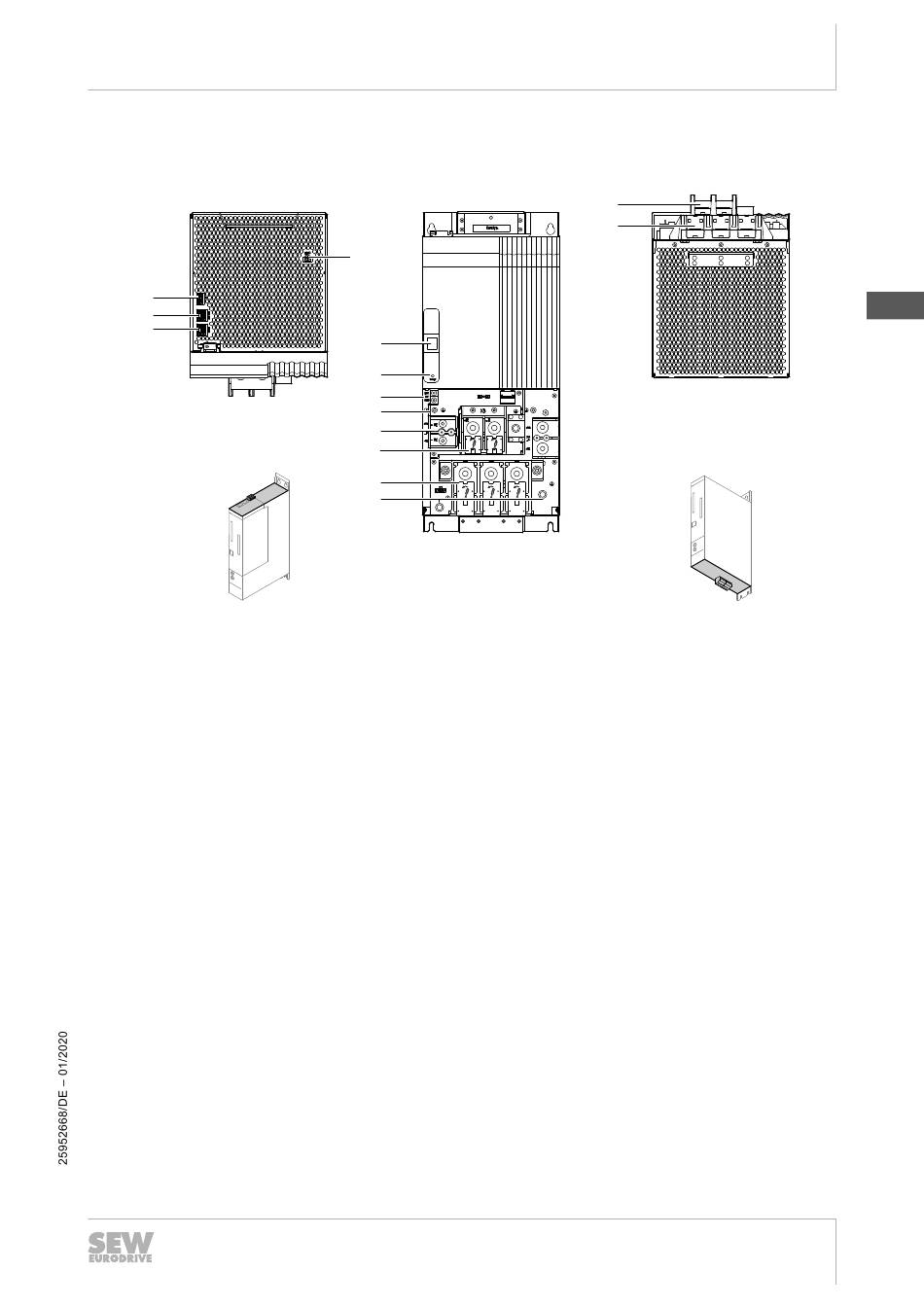

7.4.5 MDP90A-1100-.. (BG4)
A
[2]
[3]
[4]
A: Ansicht von oben
[1] Kontaktschraube für TN-/TT-Net-
ze
[2] X7: Ansteuerung Zwischenkreis-
Entlademodul, Temperaturüber-
wachung Bremswiderstand
[3] X30 OUT: Systembus
[4] X30 IN: Systembus
Geräteaufbau, Aufbau eines Achsverbunds
Geräteaufbau des Versorgungsmoduls MDP
B
[1]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
B: Ansicht von vorn
[5] 7-Segment-Anzeige
[6] Power: LED-Anzeige Zwi-
schenkreisspannung
[7] X5: Verschienung 24-V-Ver-
sorgungsspannung
[8] PE-Verschienung
[9] X4: Zwischenkreisverschie-
nung
[10] X3: Anschluss Bremswider-
stand
[11] X1: Netzanschluss
[12] 2× PE-Anschluss Gehäuse
C
[13]
[14]
C: Ansicht von unten
[13] X3: Anschluss Bremswi-
derstand
[14] X1: Netzanschluss
