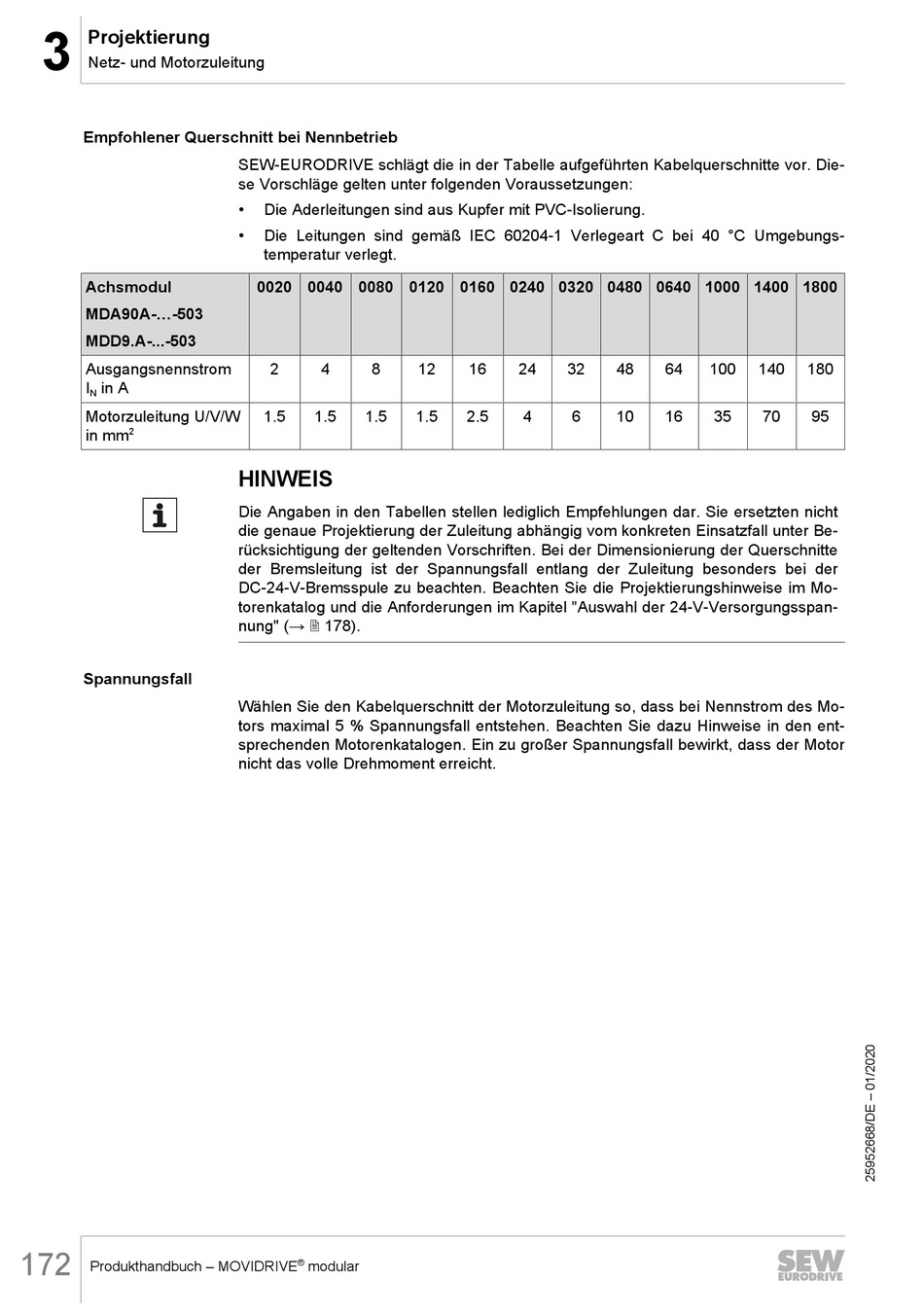

SEW-Eurodrive MOVIDRIVE modular Produkthandbuch Seite 172

Projektierung
3
Netz- und Motorzuleitung
Empfohlener Querschnitt bei Nennbetrieb
Achsmodul
MDA90A-...-503
MDD9.A-...-503
Ausgangsnennstrom
I in A
N
Motorzuleitung U/V/W
2
in mm
Spannungsfall
172
Produkthandbuch – MOVIDRIVE
SEW-EURODRIVE schlägt die in der Tabelle aufgeführten Kabelquerschnitte vor. Die-
se Vorschläge gelten unter folgenden Voraussetzungen:
• Die Aderleitungen sind aus Kupfer mit PVC-Isolierung.
• Die Leitungen sind gemäß IEC 60204-1 Verlegeart C bei 40 °C Umgebungs-
temperatur verlegt.
0020 0040 0080 0120 0160 0240 0320 0480 0640 1000 1400 1800
2 4 8
1.5 1.5 1.5
HINWEIS
Die Angaben in den Tabellen stellen lediglich Empfehlungen dar. Sie ersetzten nicht
die genaue Projektierung der Zuleitung abhängig vom konkreten Einsatzfall unter Be-
rücksichtigung der geltenden Vorschriften. Bei der Dimensionierung der Querschnitte
der Bremsleitung ist der Spannungsfall entlang der Zuleitung besonders bei der
DC-24-V-Bremsspule zu beachten. Beachten Sie die Projektierungshinweise im Mo-
torenkatalog und die Anforderungen im Kapitel "Auswahl der 24-V-Versorgungsspan-
nung" (→ 2 178).
Wählen Sie den Kabelquerschnitt der Motorzuleitung so, dass bei Nennstrom des Mo-
tors maximal 5 % Spannungsfall entstehen. Beachten Sie dazu Hinweise in den ent-
sprechenden Motorenkatalogen. Ein zu großer Spannungsfall bewirkt, dass der Motor
nicht das volle Drehmoment erreicht.
®
modular
12 16 24 32
1.5 2.5 4 6
48 64 100 140
10 16 35 70
180
95
