Montage; Montieren; Demontieren - Busch-Jaeger Busch-ControlTouch 6136/APP Produkthandbuch

6.2

Montage

Das Reiheneinbaugerät darf nur auf Hutschienen nach DIN EN 500022 / DIN 60715 TH 35
(inklusive Industrieausführung) montiert werden.

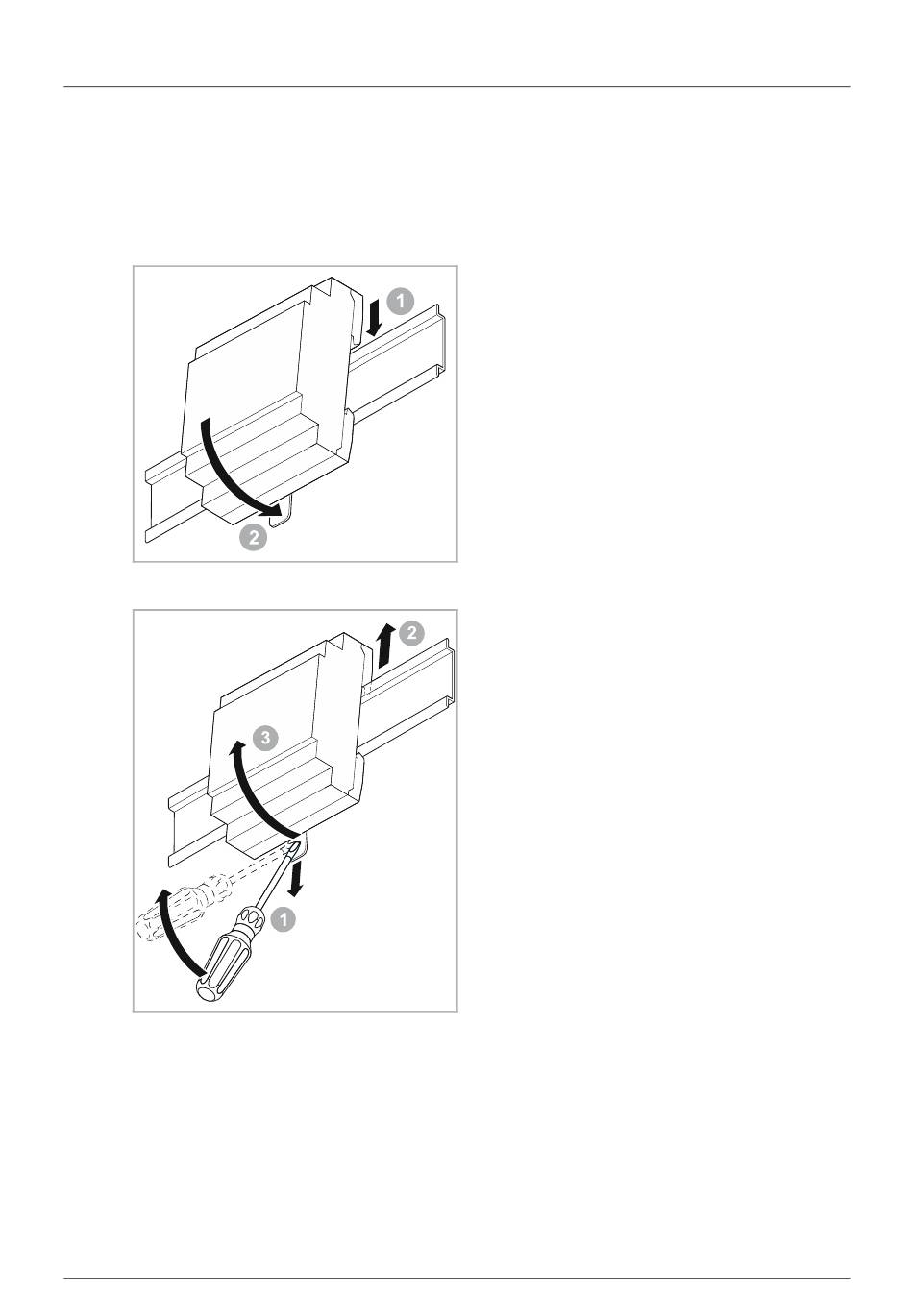

Abb. 4: Montage auf Hutschienen
Abb. 5: Lösen von Hutschienen
Produkthandbuch 2CKA001373B8902
Anschluss, Einbau / Montage

Montieren

Führen Sie zum Montieren des Gerätes
die folgenden Schritte durch:
1. Rasten Sie das Reiheneinbaugerät
auf die Hutschiene auf.

Demontieren

Führen Sie zum Demontieren des
Gerätes die folgenden Schritte durch:
1. Ziehen Sie die Verriegelung mittels
eines Schraubendrehers nach
unten [1]
2. Drücken Sie das Gerät nach oben [2]
und klappen es dann nach vorn [3].
│20
