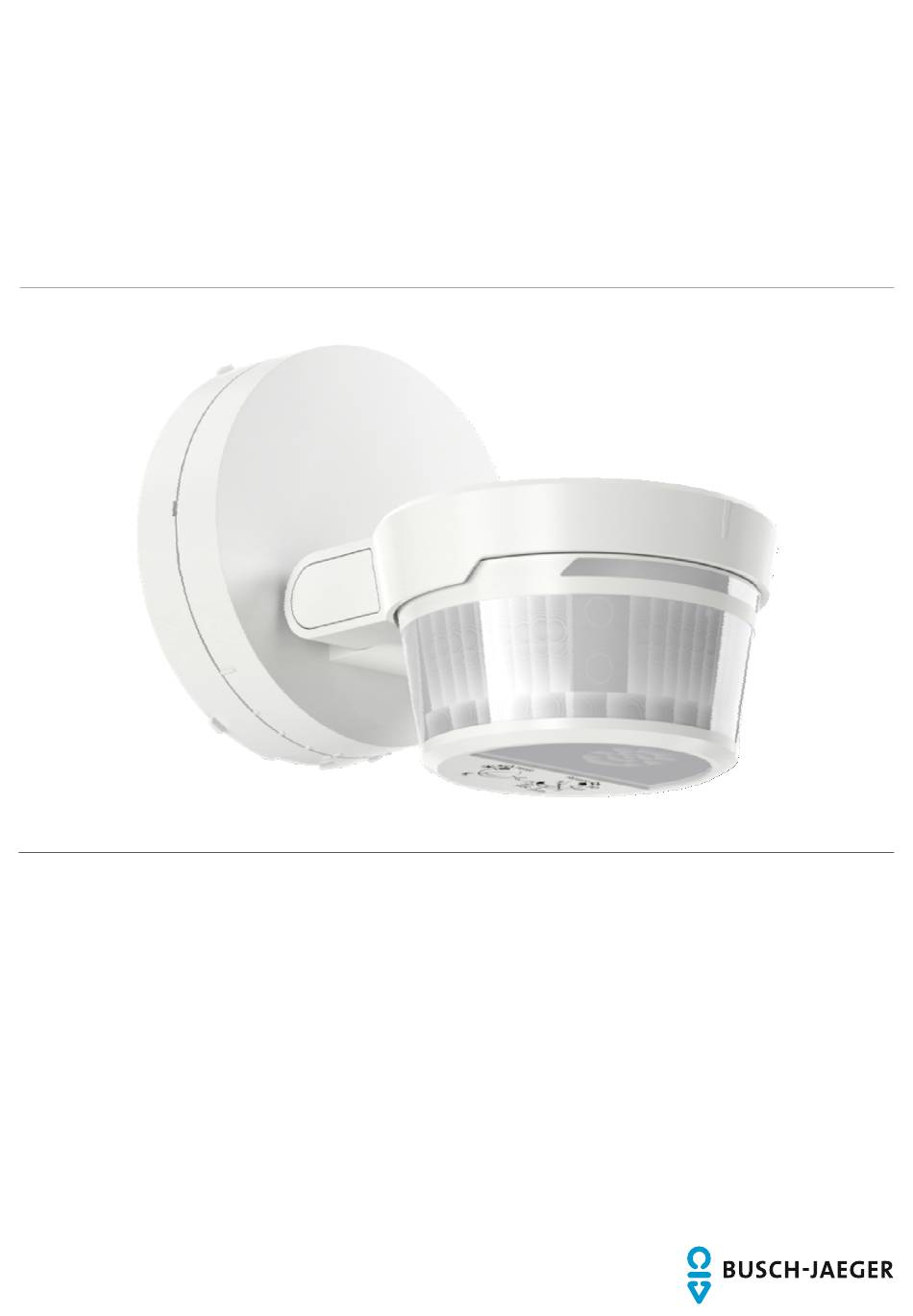

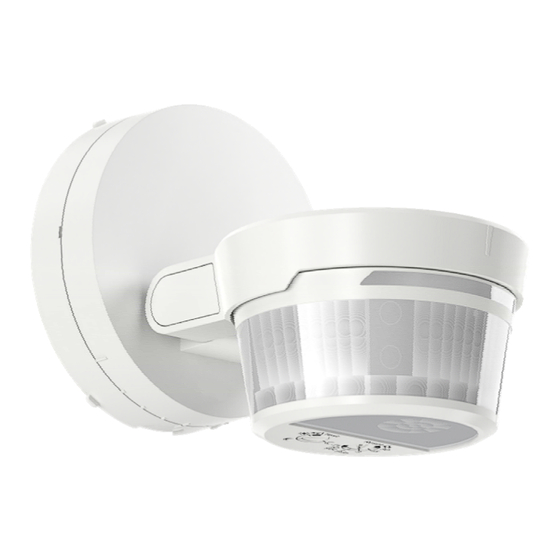

- Seite 1 Produkthandbuch │ 10.07.2024 Busch-Wächter ® 6251/28-xxx-WL ® Busch-Wächter 280° WL Branding -- Release 2018-01-01...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Handbuch ..........................4 Sicherheit ............................... 5 Verwendete Hinweise und Symbole ....................5 Bestimmungsgemäßer Gebrauch ...................... 6 Bestimmungswidriger Gebrauch ......................6 Zielgruppe / Qualifikation des Personals ................... 7 2.4.1 Bedienung ............................ 7 2.4.2 Installation, Inbetriebnahme und Wartung ..................7 Sicherheitshinweise ...........................
- Seite 3 Inhaltsverzeichnis Update ................................. 34 Wartung ............................... 35 11.1 Reinigung ............................35 Konformitätserklärung ..........................36 Notizen ................................. 37 Index ................................38 Produkthandbuch 2CKA001373B5794 │3...
- Seite 4 Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: https://www.busch-jaeger.at/systeme/busch-freehome...
- Seite 5 Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
- Seite 6 Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 6 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
- Seite 7 Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.
- Seite 8 Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
- Seite 9 Aufbau und Funktion Aufbau und Funktion Funktionen ® Die Busch-Wächter sind Passiv-Infrarot-Bewegungsmelder. Sie schalten angeschlossene Verbraucher über ein Zeitglied, wenn sich Wärmequellen im Erfassungsbereich bewegen. Das Gerät kann auch über einen Taster bedient werden. ® Der Busch-Wächter 280° WL ist ein Bewegungsmelder mit einem 280° Erfassungsbereich. Er eignet sich für den Einsatz in Eigenheimen und ist für größere Grundstücke und freistehende Häuser geeignet.
- Seite 10 Rahmen 6851/DR-xxx verfügbar (nicht im Lieferumfang enthalten). Zur Eckmontage steht der Eckadapter 6851-EA/xxx zur Verfügung (nicht im Lieferumfang enthalten). Hinweis Weitere Informationen zum optionalen Zubehör entnehmen Sie dem elektroni- schen Katalog (https://www.busch-jaeger.de/online-katalog/). Typenübersicht Artikelnummer Farbe 6251/28-131-WL braun, RAL 8017 6251/28-133-WL...
- Seite 11 Aufbau und Funktion Geräteübersicht Abb. 1: Geräteübersicht [1] LED [2] Linse [3] Wahlschalter Nachlaufzeit, Kurzzeitimpuls / Reset [4] Wahlschalter Helligkeitsgrenzwert, Gehtest [5] Aussparung zur Demontagesicherung Produkthandbuch 2CKA001373B5794 │11...
- Seite 12 Technische Daten Technische Daten Bezeichnung Wert Nennspannung 230 V AC ± 10 % 50 / 60 Hz Schaltleistung 2300 W/VA Schaltleistung LEDi 400 VA Maximale Verlustleistung 0,3 W Frontlinse 280° Erfassung horizontal 280° Dämmerungssensor typ. 0,5 … 1000 / ∞ Lux Ausschaltverzögerung 10 Sekunden …...
- Seite 13 Technische Daten Maßbilder Abb. 2: Abmessungen Abb. 3: Abmessungen mit Designrahmen (optional) Hinweis Alle Maßangaben in mm. Produkthandbuch 2CKA001373B5794 │13...
- Seite 14 Technische Daten Erfassungsbereich Abb. 4: Erfassungsbereich Erfassungsbereich Der Erfassungsbereich liegt bei 280°. ■ Die maximale Reichweite beträgt 16 m im Radius. ■ Zusätzlich hat der Bewegungsmelder eine Rückfeldüberwachung von einem Meter. ■ Wandmontage Bei einer Wandmontage in einer Höhe von maximal 2,5 m bietet der Bewegungsmelder eine ■...
- Seite 15 Anschluss, Einbau / Montage Planungshinweise Hinweis Planungs- und Anwendungshinweise können dem Systemhandbuch für Busch- ® flexTronics entnommen werden. Dieses kann über https://BUSCH-JAEGER.de heruntergeladen werden. Hinweis Planungs- und Anwendungshinweise für das System können dem System- handbuch für Busch-free@home ® entnommen werden. Dieses kann über www.busch-jaeger.de/systeme/busch-freeathome heruntergeladen werden.
- Seite 16 Anschluss, Einbau / Montage Sicherheitshinweise Gefahr – Stromschlag durch Kurzschluss ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! –...
- Seite 17 Anschluss, Einbau / Montage Anschlussbilder Standardanschluss Abb. 5: Standardanschluss Standardanschluss mit Öffnertaster Abb. 6: Standardanschluss mit Öffnertaster Der angeschlossene Verbraucher ist nach Betätigen des Öffnertasters für die Dauer der eingestellten Nachlaufzeit eingeschaltet. Anschluss mit RC-Löschglied 6899 und Relais Abb. 7: Anschluss mit RC-Löschglied 6899 und Relais Produkthandbuch 2CKA001373B5794 │17...
- Seite 18 Anschluss, Einbau / Montage Klemmenbelegung [⏚] Grün/Gelb [L] Braun [N] Blau [↓] Grau Die Abisolierlänge beträgt 11 mm. Abb. 8: Abisolierlänge Achtung! Schutz der abisolierten Enden – Die Aderendhülsen an den Geräteleitungen nicht entfernen. Gefahr – Stromschlag durch Kurzschluss ! Lebensgefahr durch elektrische Spannung in Höhe von 100 …...
- Seite 19 Anschluss, Einbau / Montage Montage Gefahr – Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. – Arbeiten am 100 … 240 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden. – Vor Montage und Demontage Netzspannung freischalten. Achtung ! –...
- Seite 20 Anschluss, Einbau / Montage 4. Montieren Sie den Sockel. – Die Anschraubmöglichkeiten [A] des Sockels sind mit evtl. vorhandenen Bohrungen ® alter Busch-Wächter kompatibel. – Verwenden Sie für die Montage des Sockels keine Senkkopfschrauben. – Verwenden Sie Schrauben mit einem Kopfdurchmesser von 6,5 … 8,5 mm. Abb.
- Seite 21 Anschluss, Einbau / Montage 6. Rasten Sie das Geräteoberteil auf den Sockel auf. Abb. 14: Gerätefront auf Sockel aufrasten 7. Setzen Sie das Oberteil so auf, dass die Markierungen übereinanderliegen. Abb. 15: Markierungen ausrichten 8. Drehen Sie das Oberteil im Uhrzeigersinn bis es mit einem hörbaren Klacken verrastet. Produkthandbuch 2CKA001373B5794 │21...
- Seite 22 Anschluss, Einbau / Montage Montage des Designrahmens (optional) Hinweis Der Busch-Wächter ® 6851/DR-xxx Designrahmen ist nicht im Lieferumfang enthalten und kann separat bestellt werden. Hinweis ® Der Busch-Wächter 6851/DR-xxx Designrahmen ist für die Wand- und Deckenmontage geeignet, nicht jedoch für Eckmontage. Abb.
- Seite 23 Anschluss, Einbau / Montage Montage des Eckadapters (optional) Abb. 18: Montage des Eckadapters (optional) Hinweis Zur Eckmontage steht der Eckadapter 6851/EA-xxx zur Verfügung (nicht im Lieferumfang enthalten). Montageart Für den Bewegungsmelder gibt es verschiedene Montagearten. Die Befestigungsbohrung ist kompatibel mit allen bisherigen Modellen. Die möglichen Montagearten werden nachfolgend beschrieben.
- Seite 24 Anschluss, Einbau / Montage Wandmontage in Hanglage Die Wandmontage in Hanglage ist zum Beispiel bei einem Gebäude auf einem Hügel oder mit Gefälle empfehlenswert. So kann der Erfassungsbereich optimal genutzt werden. Abb. 21: Wandmontage in Hanglage Deckenmontage Abb. 22: Deckenmontage, Beispiel Vordach Eckmontage Die Eckmontage an Gebäudeecken ermöglicht die Überwachung von zwei Hausseiten.
- Seite 25 Anschluss, Einbau / Montage Montageort Keine Deckenmontage bei engen Räumen empfohlen. ■ Die empfohlene Montagehöhe des Gerätes beträgt 2,5 m. ■ Der Abstand des Bewegungsmelders zu Licht und Wärmequellen sollte mindestens 1,5 m ■ betragen. Die ideale Montageposition des Bewegungsmelders ist eine leicht zur Gehrichtung versetzte ■...
- Seite 26 Inbetriebnahme Inbetriebnahme Reduzierung des Erfassungsbereichs Die Reduzierung des Erfassungsbereichs kann sowohl durch gezieltes Aufkleben der mitgelieferten Folie als auch über die App erfolgen. Der Erfassungsbereich des Busch-Wächter ® beträgt 280°. Auf Grund örtlicher Besonderheiten kann der Erfassungsbereich eingeschränkt werden. Gehen Sie dazu wie folgt vor: 1.
- Seite 27 Inbetriebnahme Anpassung an Hanglage Um den Erfassungsbereich an die Hanglage anzupassen gehen Sie wie folgt vor: 1. Ändern Sie die Ebene des Erfassungsbereichs durch Verdrehen des Geräteoberteils auf dem Sockel. Abb. 28: Erfassungsbereich an Hanglage anpassen Gehtest Der Gehtest dient zur Überprüfung des Erfassungsbereiches durch Abschreiten. Beim Gehtest ist eine Nachlaufzeit von zwei Sekunden aktiviert, das Gerät arbeitet helligkeitsunabhängig.
- Seite 28 Inbetriebnahme Beenden des Gehtests Das Gerät beendet die Funktion „Gehtest“ unter folgenden Voraussetzungen: Automatisch 10 Minuten nach Start des Gehtests, wenn der Wahlschalter auf einen ■ beliebigen Helligkeitswert eingestellt wurde. Manuelles Beenden des Gehtests: ■ – Drehen Sie den Wahlschalter auf einen beliebigen Helligkeitswert und anschließend kurz in Stellung „Test“.
- Seite 29 Bedienung Bedienung Die Geräte reagieren auf sich bewegende Wärmequellen und schalten zum Beispiel Beleuchtungen ein. Sie sind entsprechend vorkonfiguriert. Eine aktive Handlung des Nutzers ist nicht notwendig. Betriebsarten bei Vor-Ort Bedienung Standardbetrieb Bei fortgeschrittener Dämmerung bleibt die Beleuchtung 3 Minuten nach der letzten Erfassung eingeschaltet.
- Seite 30 Bedienung Betriebsarten bei Bedienung über die App Hinweis Ausführliche Informationen zu den Einstellmöglichkeiten und der Bedienung ® mittels Busch-free@home Next App befinden sich im App-Handbuch für Busch- Wächter ® PRO Bewegungsmelder. LED-Statusanzeige Abb. 33: Position LED [1] LED Anzeige Funktion Starten des Geräts nach Spannungswiederkehr, wenn sich Blaue LED - blinkt zweimal (1 Hz) das Gerät im Werkzustand befindet und noch nicht mit der...
- Seite 31 Bedienung RESET (Gerät zurücksetzen) Es gibt zwei Möglichkeiten, um das Gerät auf den Auslieferungszustand zurückzusetzen: – Master-Reset mittels Wahlschalter direkt am Gerät – Master-Reset mittels App Hinweis Über die Busch-free@home ® Next App kann die Vor-Ort-Bedienung gesperrt werden. In diesem Fall sind sowohl die Bedienung als auch der Master-Reset über die Wahlschalter am Gerät deaktiviert.
- Seite 32 Bedienung Master-Reset mittels App Hinweis Ausführliche Informationen zu den Einstellmöglichkeiten und der Bedienung ® mittels Busch-free@home Next App befinden sich im App-Handbuch für Busch- Wächter ® PRO Bewegungsmelder. Produkthandbuch 2CKA001373B5794 │32...
- Seite 33 Einbindung in Busch-free@home® ® Einbindung in Busch-free@home Hinweis Allgemeine Informationen zu Inbetriebnahme und Parametrierung befinden sich ® im Busch-free@home Systemhandbuch. Es wird davon ausgegangen, dass grundlegende Schritte der Inbetriebnahme des Gesamt- systems bereits erfolgt sind. Kenntnisse über die Grundfunktionen der Inbetriebnahme-Software des System Access Point werden vorausgesetzt.
- Seite 34 Update Update Bei dem Gerät ist ein Firmware-Update möglich. ® Das Firmware-Update erfolgt über die App „Busch-free@home Next App“. ■ ® Ist das Gerät in ein System Busch-free@home eingebunden, kann das Firmware-Update ■ alternativ über den System Access Point erfolgen. Produkthandbuch 2CKA001373B5794 │34...
- Seite 35 Wartung Wartung Prüfen Sie das Gerät von Zeit zu Zeit auf Softwareaktualisierungen, um die Systemstabilität und Kompatibilität zu gewährleisten. Darüber hinaus ist das Gerät wartungsfrei. Bei Schäden, z. B. durch Transport oder Lagerung, dürfen keine Reparaturen vorgenommen werden. Beim Öffnen des Geräts erlischt der Gewährleistungsanspruch.
- Seite 36 Konformitätserklärung Konformitätserklärung Hiermit erklärt Busch-Jaeger, dass der Funkanlagentyp 280° WL der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.busch-jaeger.de/online-katalog/detail/2CKA006200A0861 ■ Produkthandbuch 2CKA001373B5794 │36...
