- Seite 1 73 - 1 - 6398 28053 ® Busch-Installationsbus 4fach-Heizungsaktor 6164/40 für Einbau in Verteiler Betriebsanleitung nur für autorisierte Elektro-Fachleute mit EIB-Ausbildung...
-
Seite 2: Inhaltsverzeichnis
Anschlussbild vergeben Technische Daten Applikation wählen Montage Hinweise Die Produktdatenbank von Busch-Jaeger wird laufend ergänzt. Sie enthält die neuesten Applikationen. Die dazugehörigen Beschreibungen entnehmen Sie dem ® Technischen Handbuch zum Busch-Installationsbus EIB. Sollten Ihnen das Technische Handbuch fehlen, so können Sie dieses bei uns anfordern. -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Arbeiten am EIB-Bus dürfen nur von geschultem Elektro- Fachpersonal ausgeführt werden. Verlegung und Anschluss der Busleitung sowie der Anwendungsgeräte muss gemäß den gültigen Richt- linien nach DIN-VDE sowie des EIB-Handbuches des ZVEI/ZVEH durchgeführt werden. Das Gerät ist zur Montage in Verteilerkästen oder in Heizungsverteilern vorgesehen. -
Seite 4: Produktbeschreibung
Produktbeschreibung Das Gerät ist ein elektronischer Schaltaktor zum kontakt- losen Schalten von ohmschen Lasten. Es bietet 4 potentialgebundene Ausgänge, die geräusch- los und verschleißfrei schalten. Das Gerät schaltet Gleich- oder Wechselspannungen von 24 ... 230 V. Zur zulässigem Einschalt- und Dauerstrom- belastung vgl. -
Seite 5: Geräteabbildung / Anschlussbild

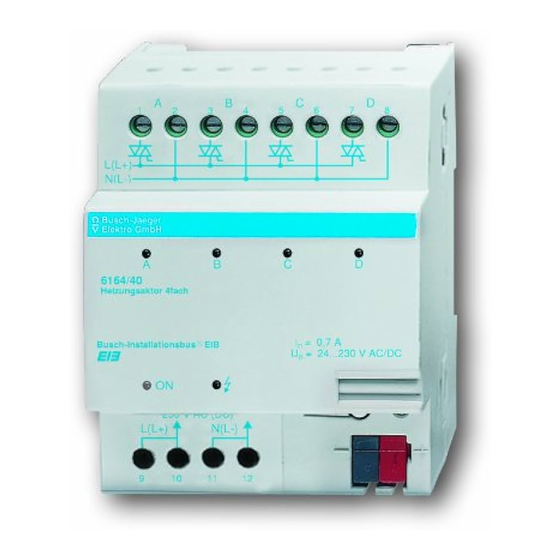

Geräteabbildung / Anschlussbild... -
Seite 6: Technische Daten
Technische Daten Stromversorgung ® Gerätelektronik Busch-Installationsbus Schaltausgänge extern mit 24 ... 230 V AC/DC Zur notwendigen Absicherung des Leistungseingangs und Isolationsprüfungen siehe "Wichtige Hinweise"! Anschlüsse 1 Leistungseingang über 2 Schraubklemmen *) durchschleifbar 4 Ausgänge A ... D jeweils 2 Schraubklemmen *) *) ein- oder feindrähtig, 0,2 ... -
Seite 7: Montage
Technische Daten Bedien- und Anzeigeelemente LED und Taste für die Eingabe der physikalischen Adresse (EIB) 4 LEDs (grün) A ... D für Statusanzeige der Ausgänge A ... D 1 LED (grün) Status "Bus und Stromversorgung o.k." 1 LED (rot) Status Störungsanzeige "Kurzschluss oder Überlast"... - Seite 8 Montage Das Gerät 6164/40 ist zum Einbau in einem Verteiler oder Schaltschrank vorgesehen. Das Gerät besitzt eine Schnellbefestigung für die Trag- schiene 35 mm nach DIN EN 50022. Eine Montage ist auch bei aufgeklebter EIB-Datenschiene (für andere EIB- Geräte) möglich. Freiliegende Teile der Datenschiene sind dann abzudecken.
- Seite 9 Inbetriebnahme Erst nach erfolgter EIB-Inbetriebnahme, und wenn alle Anschlüsse fest verlegt und angeschlossen sind, schalten Sie die Spannungsversorgung für die Schaltausgänge ein (Anschlussleitungen an Pos.8 in der Geräteabbildung). EIB-Inbetriebnahme: – Schließen Sie einen PC mit installierter EIBA Tool Soft- ware (ETS2 V1.1) über eine RS 232 Schnittstelle EIB an die EIB-Linie an.
