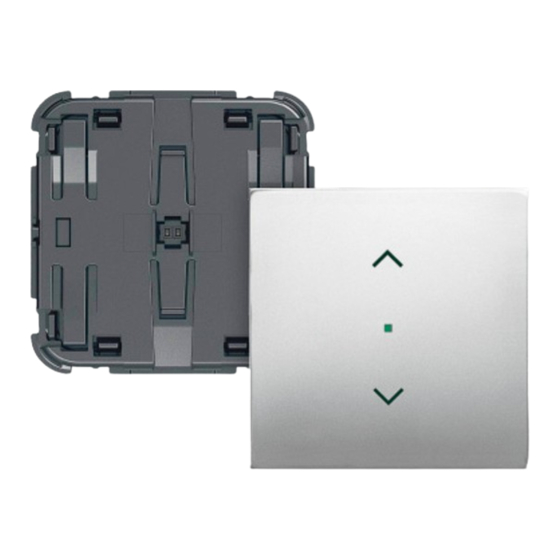

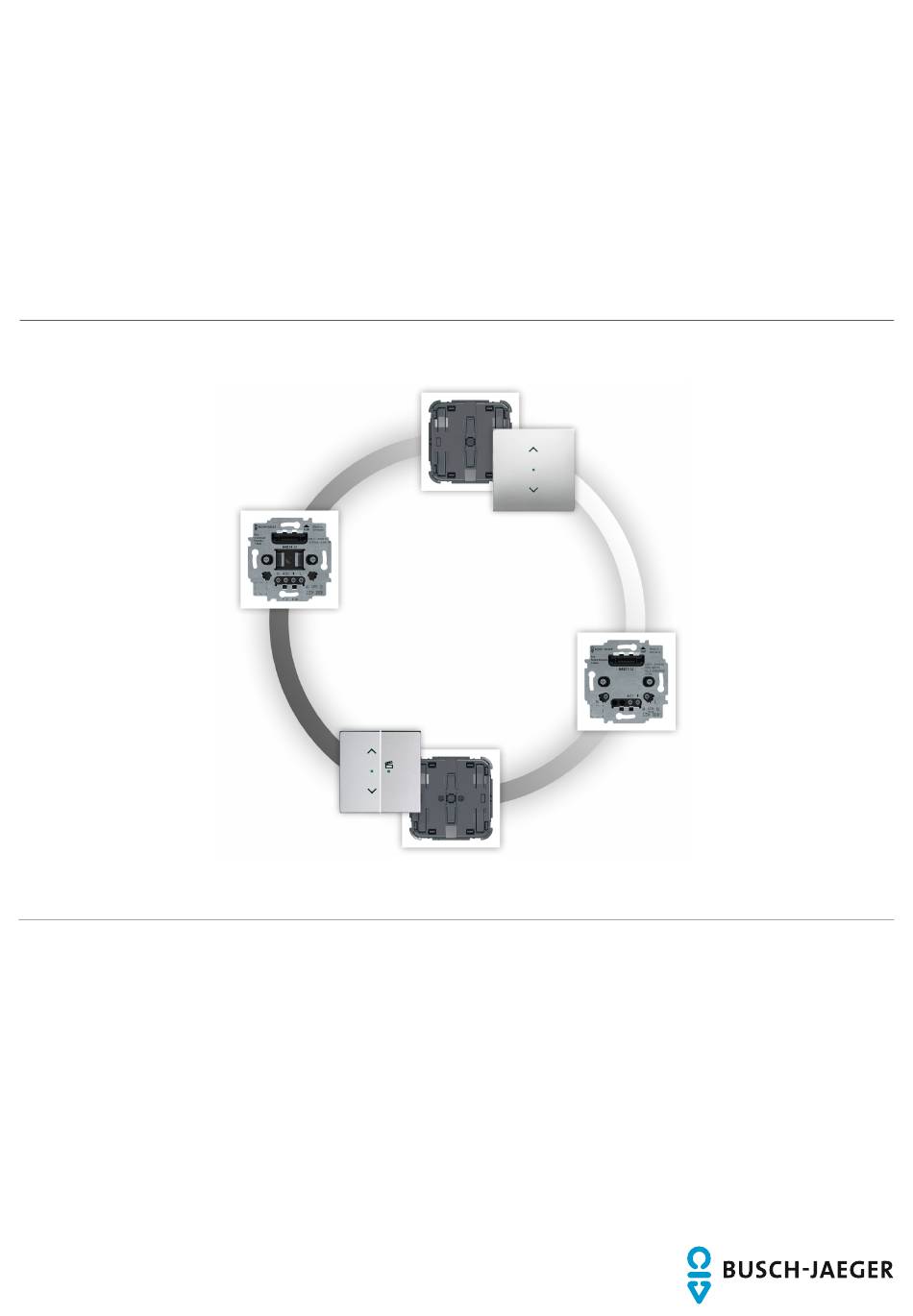

- Seite 1 Produkthandbuch │ 27.01.2022 Busch-flexTronics ® Bedienelement flex, 1-fach 64711-xxx Bedienelement flex, 2-fach 64721-xxx Branding -- Release 2018-01-01...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ..........................3 Designlinien ............................3 Sicherheit ............................... 4 Verwendete Hinweise und Symbole ....................4 Bestimmungsgemäßer Gebrauch ...................... 5 Bestimmungswidriger Gebrauch ......................5 Zielgruppe / Qualifikation des Personals ................... 6 ... -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: https://BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Abb. 1: Aufbau Busch-flexTronics ® Tast-Bediengerät [1] flex-UP-Einsatz [2] Rahmen ® [3] Busch-flexTronics Tast-Bedienelement (1-fach oder 2-fach) [4] Wippe (1-fach oder 2-fach, mit oder ohne Symbole) Busch-flexTronics ® Tast-Bediengeräte sind modular aufgebaut. Das Busch-flexTronics ®... -
Seite 10: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten Abb. 2: Busch-flexTronics ® Kombinationsmöglichkeiten Die Schnittstellen zwischen den Busch-flexTronics ® Tast-Bedienelementen und den Aktoren sind standardisiert. Alle Tast-Bedienelemente lassen sich mit allen Aktoren kombinieren. Auf diese Weise können die gewünschten Schalt- und Tastfunktionen realisiert werden. Es sind jedoch nicht alle Kombinationen sinnvoll. -
Seite 11: Typenübersicht
Aufbau und Funktion Typenübersicht ® Folgende Busch-flexTronics Bedienelemente stehen für die Realisierung einer Steuerung mit Tastern zur Verfügung: Artikelnummer / Gerät Anwendung Produktname 64711-xxx Steuern von Aktoren Bedienelement flex, 1- fach Steuern von Aktoren: – Die linke Wippe steuert im Auslieferungszustand immer den Aktor an –... - Seite 12 Aufbau und Funktion 64851 U Schalten und Dimmen von Beleuchtungsanlagen LED-Dimmer-Einsatz flex, 1-fach 64831 U Steuern von Rollläden, Jalousien und Markisen Jalousie-Einsatz flex, 1-fach Produkthandbuch 2CKA001373B5309 │12...
-
Seite 13: Technische Daten
Technische Daten Technische Daten Busch-flexTronics ® Tast-Bedienelement Bezeichnung Wert Schutzart IP20 Temperaturbereich -5 °C … +45 °C Lagertemperatur -25 °C … +70 °C Tab.1: Technische Daten 64711-xxx / 64721-xxx Produkthandbuch 2CKA001373B5309 │13... -
Seite 14: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Anforderungen an den Installateur Gefahr – Elektrische Spannung ! Installieren Sie die Geräte nur, wenn Sie über die notwendigen elektrotechnischen Kenntnisse und Erfahrungen verfügen. Durch unsachgemäße Installation gefährden Sie Ihr eigenes Leben und das ■... -
Seite 15: Montage / Demontage
Anschluss, Einbau / Montage Montage / Demontage Achtung ! – Geräteschaden durch die Verwendung harter Gegenstände! Die Kunststoffteile des Geräts sind empfindlich. – Ziehen Sie den Aufsatz nur mit den Händen ab. – Verwenden Sie auf keinen Fall einen Schraubendreher oder ähnlichen harten Gegenstand zum Abhebeln. - Seite 16 Anschluss, Einbau / Montage 1. UP-Geräteeinsatz anschließen und montieren. 2. Sensor bzw. Bedienelement zusammen mit dem Rahmen auf den UP-Geräteeinsatz aufstecken. Die Gerätekombination ist montiert. Produkthandbuch 2CKA001373B5309 │16...
-
Seite 17: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Besondere Maßnahmen zur Inbetriebnahme sind nicht erforderlich. Das Busch-flexTronics ® Gerät ist direkt nach dem Anschluss und Zusammenbau betriebsbereit. Die Funktion des jeweiligen Geräts ist abhängig von der Kombination aus flex-Einsatz und ® Busch-flexTronics Bedienelement. Erweiterte Funktionen werden über Tastendruck-Prozeduren programmiert, z. B. zur Jalousie- Steuerung, siehe Kapitel 8 „Bedienung“... -
Seite 18: Bedienung
Bedienung Bedienung Allgemeine Bedien- und Anzeigefunktionen Abb. 3: Bedienelement flex, 1-fach und Bedienelement flex, 2-fach [1] Wippe; Tastkontakt 1, oben (links) [2] Wippe; Tastkontakt 2, unten (links) [3] Wippe; Tastkontakt 3, oben rechts [4] Wippe; Tastkontakt 4, unten rechts LED: Orientierungslicht (grün) Hinweis Die Funktion der Wippen ist abhängig vom verwendeten flex-Einsatz. -
Seite 19: Tastendruck-Prozeduren
Bedienung LED-Statusanzeige Anzeige Funktion Dauerhaft ein oder aus Orientierungslicht bzw. aus Blinkt für 10 Sek. dann blinkt schnell für Bei Wiederherstellung der Werkseinstellungen (Master- 5 Sek. Reset) Dimmt wiederholend zwischen 0% und Bei Aufruf des Einstellmodus für Jalousiekalibrierung, 100% Helligkeit mit einer Orientierungslicht oder Memo-Funktion Periodendauer von 1 Sek. -
Seite 20: Aktorunabhängige Prozeduren
Bedienung Aktorunabhängige Prozeduren 8.3.1 LED-Orientierungslicht ein-/ausschalten 1. In den Einstellmodus wechseln. Hierzu Wippentaste [1] länger als zehn Sekunden gedrückt halten. – LED dimmt wiederholend zwischen 0% und 100% Helligkeit mit einer Periodendauer von einer Sekunde. 2. Wippentaste [2] lang (>400 Millisekunden) drücken. –... -
Seite 21: Aktorabhängige Prozeduren Mit Dimmer-Einsatz
Bedienung Aktorabhängige Prozeduren mit Dimmer-Einsatz 8.4.1 Dimmen mit gespeicherter Helligkeit (Memory-Funktion)) Speicherfunktion des Dimmers aktivieren/deaktivieren 1. In den Einstellmodus wechseln. Hierzu Wippentaste [1] länger als zehn Sekunden gedrückt halten. – LED dimmt wiederholend zwischen 0% und 100% Helligkeit mit einer Periodendauer von einer Sekunde. -
Seite 22: Aktorabhängige Prozeduren Mit Jalousie-Einsatz
Bedienung Aktorabhängige Prozeduren mit Jalousie-Einsatz 8.5.1 Jalousie-Behangpositionen speichern (mit Bedienelement flex, 2-fach) 1. In den Einstellmodus wechseln. Hierzu Wippentaste [1] länger als zehn Sekunden gedrückt halten. – LED dimmt wiederholend zwischen 0% und 100% Helligkeit mit einer Periodendauer von einer Sekunde. 2. -
Seite 23: Rollladen-Behangpositionen Speichern (Mit Bedienelement Flex, 2-Fach)
Bedienung 8.5.2 Rollladen-Behangpositionen speichern (mit Bedienelement flex, 2-fach) 1. In den Einstellmodus wechseln. Hierzu Wippentaste [1] länger als zehn Sekunden gedrückt halten. – LED dimmt wiederholend zwischen 0% und 100% Helligkeit mit einer Periodendauer von einer Sekunde. 2. Wippentaste [1] lang (>400 Millisekunden) drücken. –... -
Seite 24: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird. -
Seite 25: Notizen
Notizen Notizen Produkthandbuch 2CKA001373B5309 │25... -
Seite 26: Index
Index Index A M Aktorabhängige Prozeduren mit Dimmer-Einsatz ....22 Memory-Funktion ..............22 Aktorabhängige Prozeduren mit Jalousie-Einsatz ....23 Montage ................16 Aktorunabhängige Prozeduren ..........21 Montagemöglichkeiten ............16 Allgemeine Bedien- und Anzeigefunktionen ......19 N Anforderungen an den Installateur ........15 Anschluss, Einbau / Montage ..........15 Notizen .................26 Aufbau und Funktion ............ - Seite 27 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB-Gruppe Postfach 58505 Lüdenscheid Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2022 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
