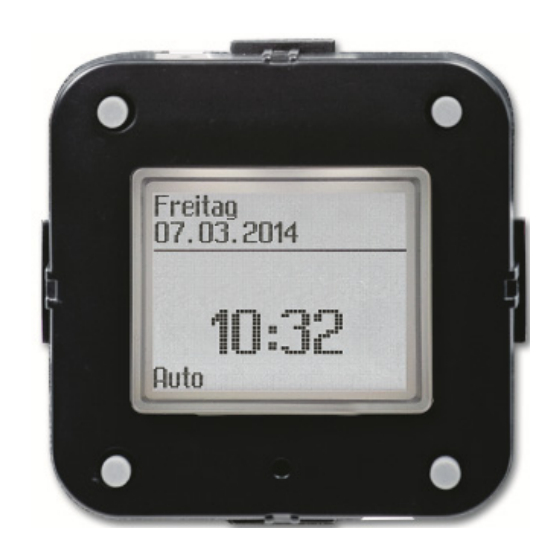

- Seite 1 1373-1-8627 │11.09.2014 Betriebsanleitung ® Busch-Timer Standard-Timer-Bedienelement für Jalousiesteuerung 6456-101...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung ® Busch-Timer 1 Sicherheit ..................................3 2 Bestimmungsgemäßer Gebrauch ..........................3 3 Umwelt ..................................3 4 Aufbau und Funktion ..............................4 4.1 Funktionsarten ..............................4 4.1.1 Funktion als Jalousie-Bedienelement ......................4 4.2 Funktions- und Ausstattungsmerkmale ......................... 4 4.2.1 Algemeine Funktionen ..........................4 5 Bedienung .................................. -
Seite 3: Sicherheit
Betriebsanleitung ® Busch-Timer Sicherheit Sicherheit Warnung Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. » Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden. » Vor Montage / Demontage Netzspannung freischalten. Bestimmungsgemäßer Gebrauch Das Gerät ist ausschließlich für den im Kapitel „4 Aufbau und Funktion“ erläuterten Gebrauch mit den zugelassenen Komponenten bestimmt. -
Seite 4: Aufbau Und Funktion
Betriebsanleitung ® Busch-Timer Aufbau und Funktion Aufbau und Funktion Funktionsarten Das in dieser Anleitung beschriebene Timer-Bedienelement dient zum manuellen und zeitgesteuerten Schalten von Jalousien und Rollläden. 4.1.1 Funktion als Jalousie-Bedienelement Das Timer-Bedienelement dient zum manuellen und zeitgesteuerten Schalten von Jalousien. Folgend wird die Anwendung "Jalousiesteuerung"... -
Seite 5: Bedienung
Betriebsanleitung ® Busch-Timer Bedienung Bedienung Hinweise zur Bedienung Nach einem Netzausfall läuft die Uhr intern ca. 10 Jahre weiter. Danach müssen Uhrzeit und Datum neu eingestellt werden. Die übrigen Daten bleiben gespeichert. Insgesamt lassen sich bis zu 6 Schaltzeiten pro Tag einstellen (Schaltzeiten plus Zusatzschaltzeiten). -
Seite 6: Manuelle Bedienung
Betriebsanleitung ® Busch-Timer Bedienung Manuelle Bedienung Eine manuelle Bedienung ist jederzeit möglich. Sie können die Jalousie von Hand wie folgt steuern: Taste Funktion Betätigung Kurzer Tastendruck: Die Jalousie fährt in die obere Endstellung. Bei nochmaligem kurzem Tastendruck wird die fahrende Jalousie sofort Jalousie AUF gestoppt. -
Seite 7: Übersicht Der Menüstruktur
Betriebsanleitung ® Busch-Timer Bedienung Übersicht der Menüstruktur Menü Menüpunkte Anzeigen Einstellung (Funktion) Nur nach Reset: Land auswählen Land (Spracheinstellung). Schaltzeiten Schaltzeiten zum Auf- und Abfahren der Block Öffnen Montag-Freitag Jalousie einstellen. Es werden die gleichen Zeiten für die Tage Montag bis Freitag übernommen. - Seite 8 Betriebsanleitung ® Busch-Timer Bedienung Tastensperre einschalten, um unerwünschte Schaltvorgänge zu verhindern. Tastensperre ausschalten, um Schaltvorgänge vorzunehmen. Tastensperre Im Auslieferungszustand ist die Tastensperre ausgeschaltet. Wird die Tastensperre eingeschaltet, ist sie nach ca. 1 Minute ohne Tastenbetätigung aktiv. In der Einstellung "Automatik" wird die Displaybeleuchtung Automatik Displaybeleuchtung nach 20 Sekunden...
-
Seite 9: Inbetriebnahme, Gerät Einstellen
Betriebsanleitung ® Busch-Timer Bedienung Inbetriebnahme, Gerät einstellen Alle Einstellungen des Geräts erfolgen unterstützt durch eine textgesteuerte Bedienerführung. Bei der ersten Inbetriebnahme muss vorab das Land eingestellt werden. Die Uhrzeit und das Datum sind bereits voreingestellt (GMT+1). Hinweis… Werte, die geändert werden müssen, sind schwarz hinterlegt. 5.6.1 Sprache auswählen Über die Auswahl des Landes wird die Sprache eingestellt und damit verbunden wird automatisch die... -
Seite 10: Datum Und Uhrzeit Einstellen
Betriebsanleitung ® Busch-Timer Bedienung 5.6.2 Datum und Uhrzeit einstellen Bei der Erstinbetriebnahme werden Sie nach der Sprachauswahl direkt zur Eingabe des Jahres aufgefordert. Abb. 4 Einstellung von Datum und Uhrzeit Abfolge der Bedienschritte Die ersten beiden Schritte müssen nur dann ausgeführt werden, wenn Datum und Uhrzeit nachträglich geändert werden sollen. -
Seite 11: Betriebsarten
Betriebsanleitung ® Busch-Timer Bedienung Betriebsarten 5.7.1 Allgemeine Betriebsarten Symbol Betriebsart MANUELL Die Steuerung erfolgt ausschließlich von Hand. Es kann jederzeit in den Handbetrieb und wieder zurück gewechselt werden. Automatische Schaltzeiten werden nicht ausgeführt. AUTOMATIKBETRIEB Die eingestellten Schaltzeiten werden automatisch ausgeführt. AUTO FERIENBETRIEB Die Steuerung erfolgt wie im Automatikbetrieb. -
Seite 12: Reset (Zurücksetzen Auf Werkseinstellungen)
Betriebsanleitung ® Busch-Timer Bedienung 5.7.3 Reset (Zurücksetzen auf Werkseinstellungen) Abb. 6 Reset » Drücken Sie in der Standardansicht alle 4 Tasten gleichzeitig bzw. die gesamte Bedienfläche länger als 5 Sekunden. » Bestätigen Sie die Nachfrage „Alles löschen“ mit der Taste OK. Es werden alle Einstellungen gelöscht. -
Seite 13: Löschen Der Aktuellen Schaltzeit Im Einstellmodus (Werte Löschen)
Betriebsanleitung ® Busch-Timer Bedienung 5.8.2 Löschen der aktuellen Schaltzeit im Einstellmodus (Werte löschen) Abb. 8 Löschen der aktuellen Schaltzeit Abb. 9 Löschen des aktuellen Sensorwertes Einzelne Werte können gelöscht werden, wenn der jeweilige Wert im Einstellmodus im Menü „Schaltzeiten" oder „Sensorwerte“ angezeigt wird. »... - Seite 14 Betriebsanleitung ® Busch-Timer Bedienung 5.8.3.2 Block-Schaltzeiten Jalousie ändern Abfolge der Abb. 10 Menüpunkt - Block-Schaltzeiten Jalousie Abfolge der Bedienschritte Taste Anzeige Eingabe / Kommentar Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den Einstellmodus. Schaltzeiten Der Menüpunkt “Schaltzeiten“ wird angezeigt. Drücken Sie die Taste OK, um den Menüpunkt "Schaltzeiten"...
-
Seite 15: Astro-Funktion
Betriebsanleitung ® Busch-Timer Bedienung 5.8.4 Astro-Funktion Die Auf- und Untergangszeiten der Sonne ändern sich im Jahresverlauf. Mit der Astro-Funktion passt der Timer die Schaltzeiten dieser Veränderung automatisch an. Im Sommer wird die Jalousie jeden Morgen etwas früher geöffnet. Im Winter wird die Jalousie abends jeden Tag etwas früher geschlossen. Hinweis…... - Seite 16 Betriebsanleitung ® Busch-Timer Bedienung Abfo Abb. 12 Menüpunkt Block-Astro Abfolge der Bedienschritte Taste Anzeige Eingabe / Kommentar Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den Einstellmodus. Schaltzeiten Der Menüpunkt “Schaltzeiten“ wird angezeigt. Drücken Sie die Taste OK, um den Menüpunkt "Schaltzeiten" auszuwählen. Block Der Menüpunkt “Block“...
-
Seite 17: Schaltzeiten „Individuell
Betriebsanleitung ® Busch-Timer Bedienung 5.8.5 Schaltzeiten „Individuell“ Über den Menüpunkt "Individuell" können die Zeiten für das Auf- und Abfahren für jeden Tag unabhängig voneinander eingestellt werden. Abb. 13 Menüpunkt - Schaltzeiten "Individuell" Abfolge der Bedienschritte Taste Anzeige Eingabe / Kommentar Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den Einstellmodus. -
Seite 18: Astro-Sperrzeiten
Betriebsanleitung ® Busch-Timer Bedienung 5.9.1 Astro-Sperrzeiten Mit der Funktion "Astro-Sperrzeit" können die Schaltzeiten der Astro-Funktion begrenzt werden. Abb. 14 Menüpunkt - Astro-Sperrzeit Jalousie Abfolge der Bedienschritte Taste Anzeige Eingabe / Kommentar Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den Einstellmodus. Schaltzeiten Der Menüpunkt “Schaltzeiten“... -
Seite 19: Anwendungsbeispiele
Betriebsanleitung ® Busch-Timer Anwendungsbeispiele Anwendungsbeispiele Anwendungsbeispiel Jalousiesteuerung 1 Die Jalousie wird abends mit der Astro-Funktion zugefahren (1) und morgens zu einem festen Zeitpunkt aufgefahren (2). Hinweis… Zur Umsetzung dieses Beispiels wird der Jalousie-Basis-Einsatz 6418 U benötigt. Abb. 15 Anwendungsbeispiel Jalousiesteuerung 1 Abfolge der Bedienschritte Taste Anzeige... -
Seite 20: Anwendungsbeispiel Jalousiesteuerung 2
Betriebsanleitung ® Busch-Timer Anwendungsbeispiele Einstellen der festen Auffahrzeit morgens (2): Wählen Sie mit den Pfeiltasten den Menüpunkt „Block“ aus. Block Drücken Sie die Taste OK. Öffnen Montag-Freitag Der Menüpunkt „Öffnen Montag-Freitag“ wird angezeigt. Stellen Sie über die Pfeiltasten die gewünschte Auffahrzeit ein. 07:00 Hier im Beispiel wurde 07:00 eingestellt. - Seite 21 Betriebsanleitung ® Busch-Timer Anwendungsbeispiele Abfolge der Bedienschritte Taste Anzeige Eingabe / Kommentar Einstellen der Astro-Schaltzeiten morgens (1) und abends (2): Durch Drücken der Menütaste (länger als 1 Sek.) wechseln Sie in den Einstellmodus. Schaltzeiten Der Menüpunkt “Schaltzeiten“ wird angezeigt. Drücken Sie die Taste OK. Block Der Menüpunkt „Block“...
-
Seite 22: Technische Daten
Betriebsanleitung ® Busch-Timer Technische Daten Technische Daten Allgemein Gangreserve 10 Jahre Schutzart IP 20 Umgebungstemperatur 0 ... 35 °C Betriebssanleitung 1373-1-8627 │22... -
Seite 23: Montage / Installation
Betriebsanleitung ® Busch-Timer Montage / Installation Montage / Installation Warnung Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. » Arbeiten am 230 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden. » Vor Montage / Demontage Netzspannung freischalten. Hinweis zum elektrischen Anschluss…... - Seite 24 Dokument und den darin enthaltenen Tel.: +49 2351 956-1600 Themen und Abbildungen vor. Fax: +49 2351 956-1700 Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. Copyright© 2014 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
