Posicionar o suporte IV de duas fases (continuação)
2. Para elevar a altura do suporte, rode o mecanismo de accionamento de bloqueio (B) no sentido anti-horário e puxe
para cima a parte telescópica (C) do suporte para o elevar até à altura pretendida.
3. Rode o mecanismo de accionamento de bloqueio (B) no sentido horário para bloquear a parte telescópica na
posição.
4. Suspenda os sacos IV no gancho IV (D).
5. Rode o mecanismo de accionamento de bloqueio (B) no sentido anti-horário e deslize a secção (C) para o tubo
inferior.
6. Rode o mecanismo de accionamento de bloqueio (B) no sentido horário para apertar.
7. Levante para cima e rode o suporte para baixo até à posição de armazenagem
D
B

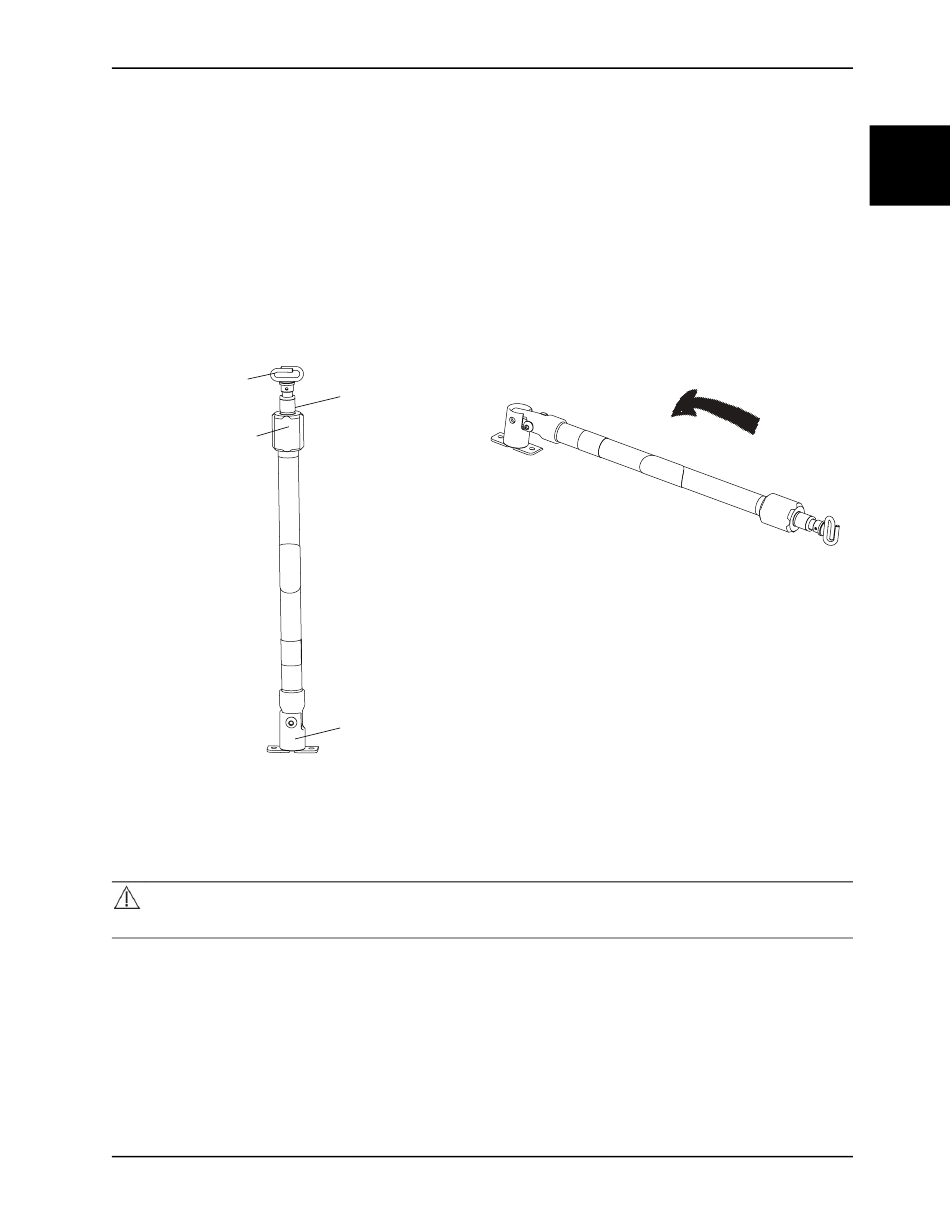

Figura 11-31: Posição elevada do suporte IV
Posicionar o suporte IV de três fases opcional
PRECAUÇÃO
Não sobrecarregue o suporte IV acima da carga de funcionamento de segurança de 25 lb (11,3 kg).
Nota: Os suportes IV duplos de três fases (6500-317-000) não são compatíveis com as opções do suporte IV de três
fases quer à direita do doente (6500-315-000) quer à esquerda (6500-316-000).
Para posicionar o suporte IV (Figura 11-33 na página
1. Levante e rode o suporte IV a partir da posição de armazenamento e empurre para baixo até o suporte IV bloquear
no receptáculo (A).
2. Para elevar a altura do suporte, rode o mecanismo de accionamento de bloqueio (B) no sentido anti-horário e puxe
para cima a parte telescópica (C) do suporte para o elevar até à altura pretendida.
