Aventics ECD-LV Betriebsanleitung Seite 90

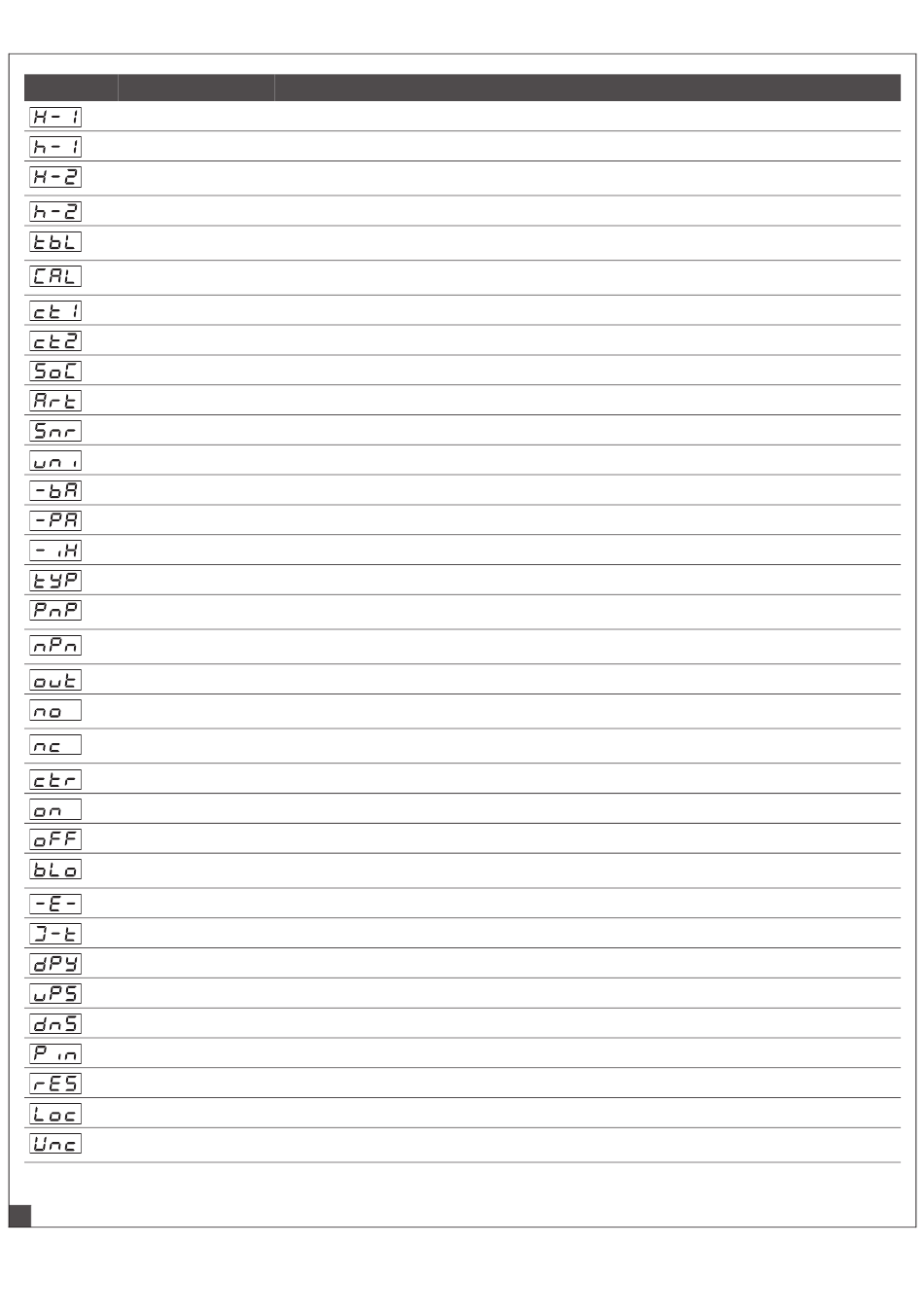

Symbol Funktion
Kopplingspunkt H1
Hysteres h1
Kopplingspunkt H2
Hysteres h2
Lossblåsningstid
(time blow off)
Nollpunktsinställning
(calibrate)
Räkneverk 1 (counter1)
Räkneverk 2 (counter2)
Programvaruversion
Materialnummer
Internt index
Vakuumenhet (unit)
Vakuumvärde i mbar
Vakuumvärde i kPa
Vakuumvärde i inHg
Konfiguration signaltyp
Signaltyp PNP
Signaltyp NPN
Konfiguration signalutgång Meny för konfigurering av signalutgång
Slutarkontakt
(normally open)
Öppnarkontakt
(normally closed)
Luftsparfunktion (control)
Luftsparfunktion på
Luftsparfunktion av
Lossblåsningsfunktion
(blow off)
Lossblåsning "extern"
Lossblåsning "intern"
Display
Display upptill
Display nedtill
PIN-kod
"Clear all" (reset)
Meny spärrad (lock)
Meny upplåst
(unlock)
7
IndikerIngssymbol, del 1
Kommentar
Frånkopplingsvärde luftsparfunktion
Hysteres för luftsparfunktion
Inkopplingsvärde signalutgång "Delkontroll"
(vid konfiguration av utgång NO)
Hysteres signalutgång "Delkontroll"
Inställning av lossblåsningstid för tidsstyrd lossblåsning
Inställning av nollpunkten - kalibrering
Räkneverk för sugcykler (Signalingång "Undertryck")
Räkneverk för antal ventilkopplingar
Visar aktuell programvara
Visar ejektorns materialnummer
Vakuumenhet, i vilket mätvärdet och inställningsvärdet visas
Det visade vakuumvärdet har enheten mbar
Det visade vakuumvärdet har enheten kPa
Det visade vakuumvärdet har enheten inchHg
Meny för konfiguration av signaltyp (NPN/PNP)
Alla ingångs- och utgångssignaler är PNP-kopplande
(in- och utgång on = 24 V)
Alla ingångs- och utgångssignaler är NPN-kopplande
(in- och utgång on = 0 V)
Inställning av signalutgång som slutarkontakt
Inställning av signalutgång som öppnarkontakt
Inställning av luftsparfunktion
Inkoppling av luftsparfunktionen
Frånkoppling av luftsparfunktion
Meny för konfigurering av lossblåsningsfunktion
Val externt styrd lossblåsning (extern signal)
Val internt styrd lossblåsning (internt utlöst, inställbar tid)
Val av displaymeny för att rotera displayens indikering
Displayindikeringen i icke roterat läge (standard)
Läge för displayindikering roterad 180°
Inmatning av pinkod för upplåsning
Alla inställbara värden återställs till fabriksinställningarna
Om fel PIN-kod matas in låses knapparna och menyerna inte upp
Knappar och menyer är olåsta
