Aventics ECD-LV Betriebsanleitung Seite 15

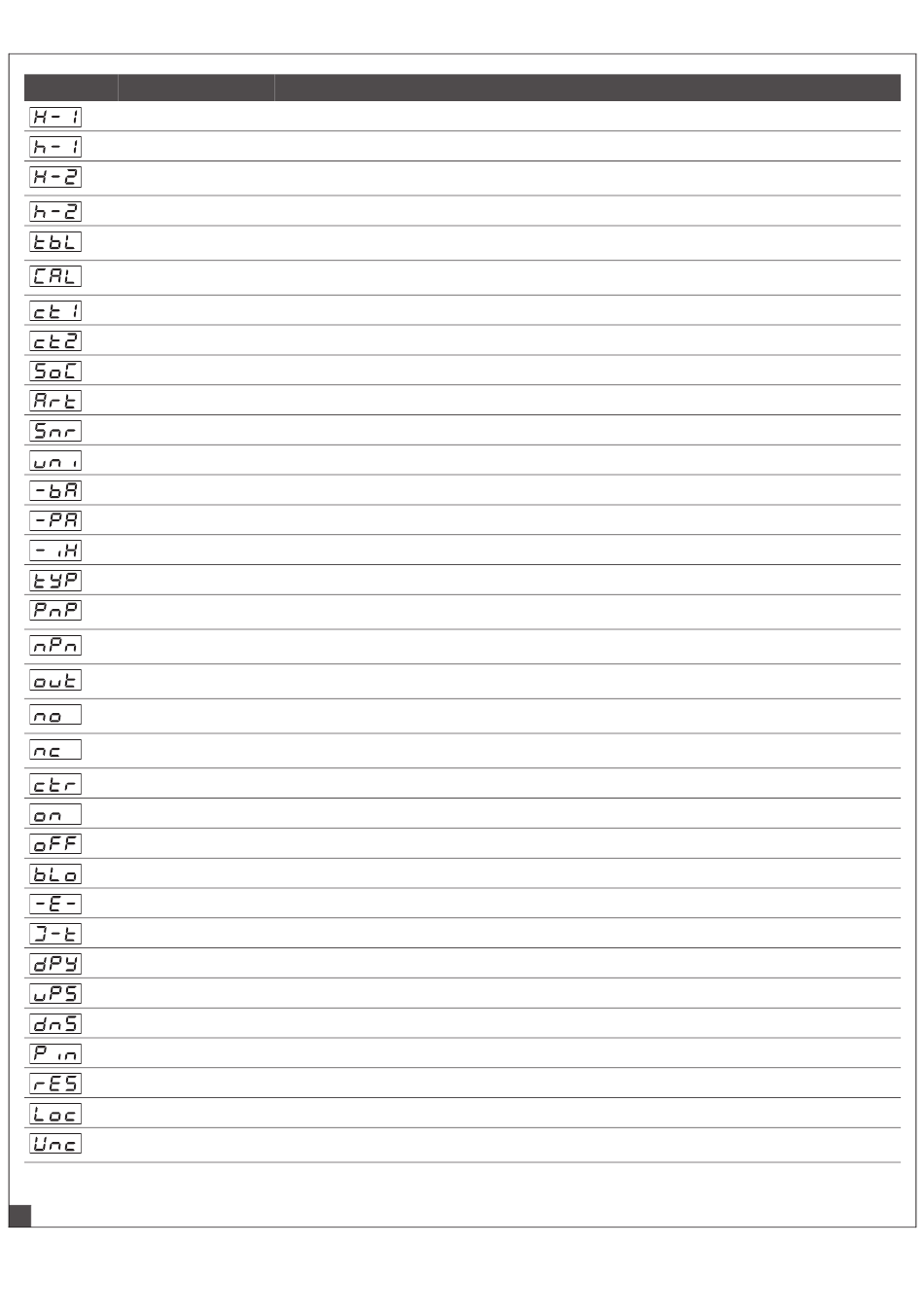

Symbol Funktion
Schaltpunkt H1
Hysterese h1
Schaltpunkt H2
Hysterese h2
Abblaszeit
(time blow off)
Nullpunkteinstellung
(calibrate)
Zähler 1 (counter1)
Zähler 2 (counter2)
Softwareversion
Materialnummer
Interner Index
Vakuumeinheit (unit)
Vakuumwert in mbar
Vakuumwert in kPa
Vakuumwert in inHg
Konfiguration Signaltyp
Signaltyp PNP
Signaltyp NPN
Konfiguration
Signalausgang
Schließerkontakt
(normally open)
Öffnerkontakt
(normally closed)
Luftsparfunktion (control)
Luftsparfunktion ein
Luftsparfunktion aus
Abblasfunktion (blow off)
Abblasen „Extern"
Abblasen „Intern"
Display
Display oben
Display unten
PIN-Code
„Clear all" (reset)
Menü gesperrt (lock)
Menü entsperrt
(unlock)
7
Anzeigesymbole Übersicht, Teil 1
Bemerkung
Ausschaltwert der Luftsparfunktion
Hysterese der Luftsparfunktion
Einschaltwert Signalausgang „Teilekontrolle"
(bei Konfiguration des Ausgangs NO)
Hysterese Signalausgang „Teilekontrolle"
Einstellung der Abblaszeit für zeitgesteuertes Abblasen
Einstellung des Nullpunktes - Kalibrierung
Zähler für Saugzyklen (Signaleingang „Saugen")
Zähler für Ventilschalthäufigkeit
Zeigt die aktuelle Softwareversion an
Zeigt die Materialnummer des Ejektors an
Vakuumeinheit, in welcher der Messwert und die Einstellwerte angezeigt werden
Die angezeigten Vakuumwerte haben die Einheit mbar
Die angezeigten Vakuumwerte haben die Einheit kPa
Die angezeigten Vakuumwerte haben die Einheit inchHg
Menü zur Konfiguration des Signaltyps (NPN/PNP)
Alle Eingangs- und Ausgangssignale sind PNP-schaltend
(Ein-/Ausgang on = 24 V)
Alle Eingangs- und Ausgangssignale sind NPN-schaltend
(Ein-/Ausgang on = 0 V)
Menü zum Konfigurieren des Signalausgangs
Einstellung des Signalausgangs als Schließerkontakt
Einstellung des Signalausgangs als Öffnerkontakt
Einstellung der Luftsparfunktion
Einschalten der Luftsparfunktiont
Ausschalten der Luftsparfunktion
Menü zum Konfigurieren der Abblasfunktion
Auswahl extern gesteuertes Abblasen (externes Signal)
Auswahl intern gesteuertes Abblasen (intern ausgelöst, Zeit einstellbar)
Auswahl Displaymenü zum Drehen der Anzeige im Display
Ausrichtung Anzeige im Display nicht gedreht (Standard)
Ausrichtung Anzeige im Display um 180° gedreht
Eingabe des Pincode zur Freigabe der Verriegelung
Alle einstellbaren Werte werden auf Werkseinstellungen zurückgesetzt
Nach Eingabe eines falschen PIN-Code bleiben die Tastatur und Menüs verriegelt
Die Tasten und Menüs sind freigegeben
