Aventics ECD-LV Betriebsanleitung Seite 60

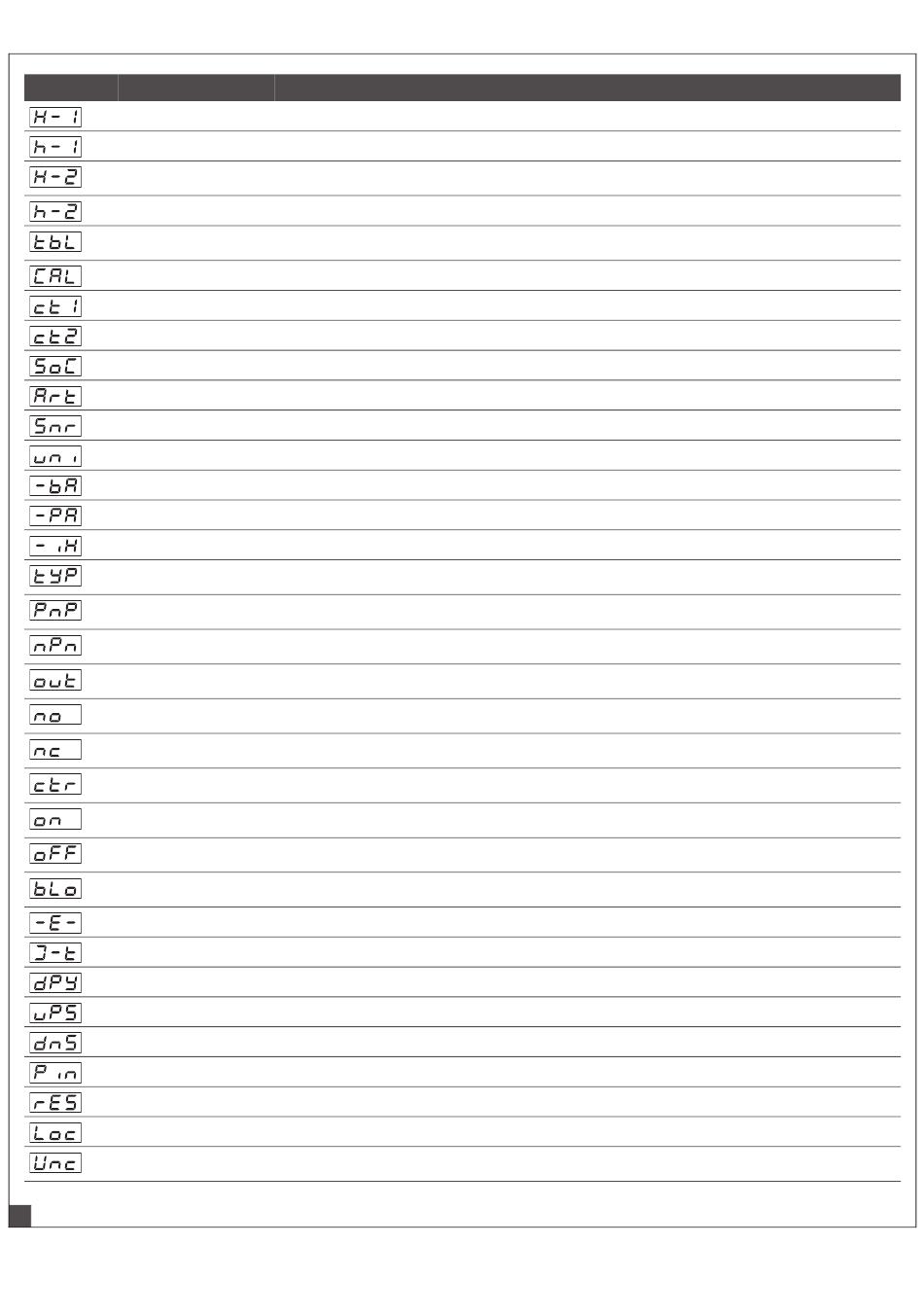

Simbolo Funzione
Punto di commutazione H1 Valore di spegnimento della funzione risparmio aria
Isteresi h1
Punto di commutazione H2 Valore di accensione uscita segnale "controllo parti"
Isteresi h2
Tempo di scarico (time
blow off)
Azzeramento (calibrate)
Contatore 1 (counter1)
Contatore 2 (counter2)
Versione software
Numero di materiale
Indice interno
Generatore di vuoto (unit)
Valore del vuoto in mbar
Valore del vuoto in kPa
Valore del vuoto in inHg
Configurazione tipo
segnale
Tipo segnale PNP
Tipo segnale PNP
Configurazione uscita
segnale
Contatto di chiusura
(normally open)
Contatto di chiusura
(normally closed)
Funzione risparmio aria
(control)
Funzione risparmio aria
inserita
Funzione risparmio aria
disinserita
Funzione di scarico
(blow off)
Scarico "esterno"
Scarico "interno"
Display
Display in alto
Display in basso
Codice PIN
"Clear all" (reset)
Menu bloccato (lock)
Menu sbloccato
(unlock)
7
Panoramica simboli, parte 1
Nota
Isteresi della funzione risparmio aria
(per configurazione dell'uscita NO)
Isteresi uscita segnale "controllo parti"
Regolazione del tempo di scarico per scarico temporizzato
Impostazione del punto zero - calibrazione
Contatore per cicli di aspirazione (Ingresso segnale "aspirazione")
Contatore per frequenza di commutazione della valvola
Mostra l'attuale versione software
Mostra il codice dell'eiettore
Generatore di vuoto in cui vengono visualizzati il valore misurato e i valori di impostazione
I valori di vuoto visualizzati hanno l'unità in bar
I valori di vuoto visualizzati hanno l'unità in kPa
I valori di vuoto visualizzati hanno l'unità in inchHg
Menu per la configurazione del tipo di segnale (NPN/PNP)
Tutti i segnali di ingresso e uscita sono commutazione PNP
(Ingresso/Uscita on = 24 V)
Tutti i segnali di ingresso e uscita sono commutazione NPN
(Ingresso/Uscita on = 0 V)
Menu per configurare l'uscita del segnale
Regolazione dell'uscita del segnale come contatto di chiusura
Regolazione dell'uscita del segnale come contatto di apertura
Regolazione della funzione risparmio aria
Azionamento della funzione risparmio aria
Disinserimento funzione risparmio aria
Menu per configurare la funzione di scarico
Selezione di uno scarico a comando esterno (segnale esterno)
Selezione di uno scarico con comando interno (azionato internamente, tempo regolabile)
Selezione menu per ruotare la visualizzazione sul display
Visualizzazione non ruotato sul display (standard)
Visualizzazione ruotata di 180° sul display
Inserimento del codice PIN per rilascio del blocco
Tutti i valori regolabili vengono riportati alle impostazioni di fabbrica
Dopo l'immissione di un codice PIN errato la tastiera e i menu restano bloccati
I tasti e i menu sono abilitati
