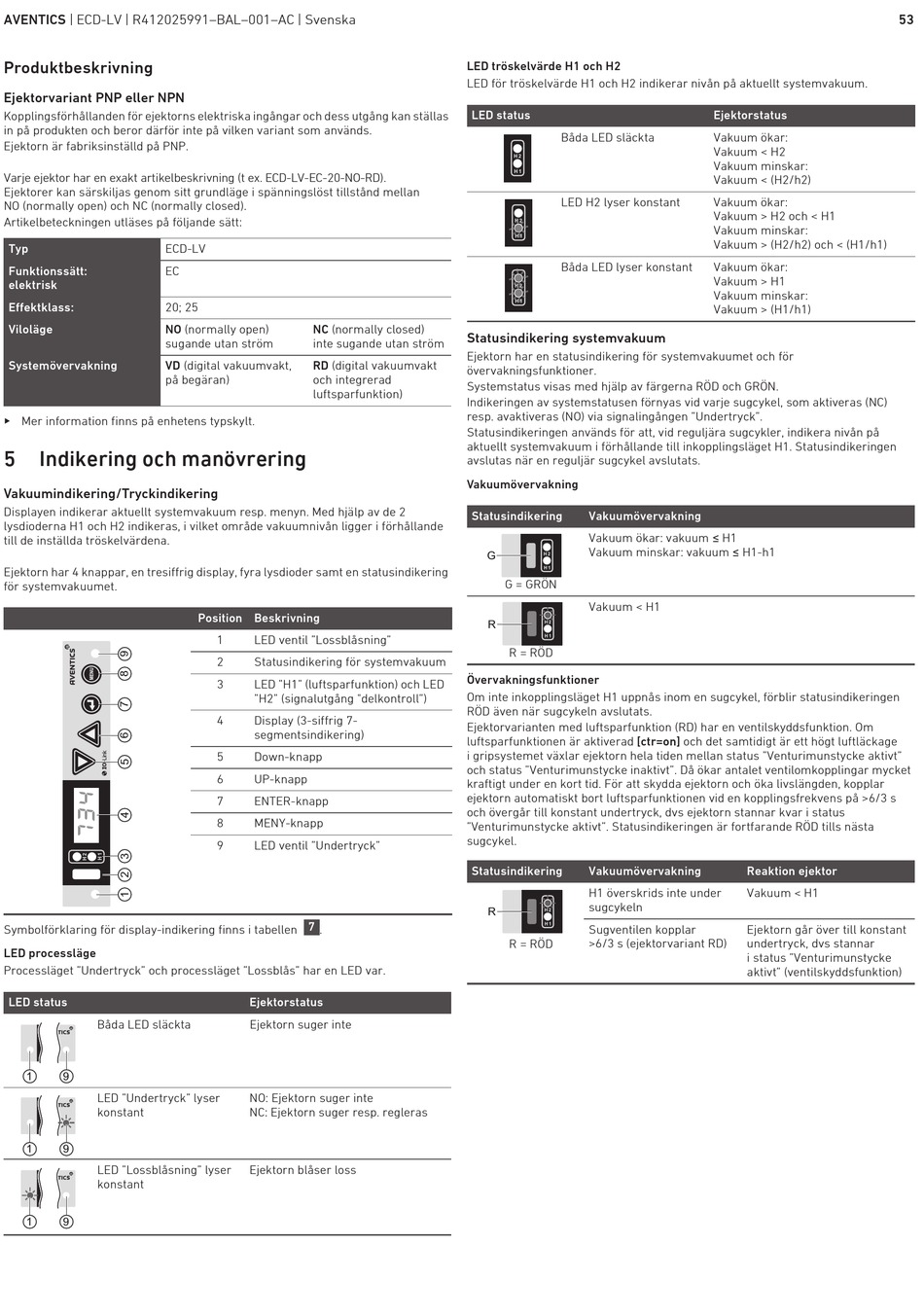

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Svenska
Produktbeskrivning
Ejektorvariant PNP eller NPN
Kopplingsförhållanden för ejektorns elektriska ingångar och dess utgång kan ställas
in på produkten och beror därför inte på vilken variant som används.
Ejektorn är fabriksinställd på PNP.
Varje ejektor har en exakt artikelbeskrivning (t ex. ECD-LV-EC-20-NO-RD).
Ejektorer kan särskiljas genom sitt grundläge i spänningslöst tillstånd mellan
NO (normally open) och NC (normally closed).
Artikelbeteckningen utläses på följande sätt:
Typ ECD-LV
Funktionssätt: EC
elektrisk
Effektklass: 20; 25
Viloläge NO (normally open)
sugande utan ström
Systemövervakning VD (digital vakuumvakt,
på begäran)
O Mer information finns på enhetens typskylt.
5 Indikering och manövrering
Vakuumindikering/Tryckindikering
Displayen indikerar aktuellt systemvakuum resp. menyn. Med hjälp av de 2
lysdioderna H1 och H2 indikeras, i vilket område vakuumnivån ligger i förhållande
till de inställda tröskelvärdena.
Ejektorn har 4 knappar, en tresiffrig display, fyra lysdioder samt en statusindikering
för systemvakuumet.
Symbolförklaring för display-indikering finns i tabellen
LED processläge
Processläget "Undertryck" och processläget "Lossblås" har en LED var.
LED status
Båda LED släckta
1 9
LED "Undertryck" lyser
konstant
1 9
LED "Lossblåsning" lyser
konstant
1 9
NC (normally closed)
inte sugande utan ström
RD (digital vakuumvakt
och integrerad
luftsparfunktion)
Position Beskrivning
1 LED ventil "Lossblåsning"
2 Statusindikering för systemvakuum
3 LED "H1" (luftsparfunktion) och LED
"H2" (signalutgång "delkontroll")
4 Display (3-siffrig 7-
segmentsindikering)
5 Down-knapp
6 UP-knapp
7 ENTER-knapp
8 MENY-knapp
9 LED ventil "Undertryck"
7
.
Ejektorstatus
Ejektorn suger inte
NO: Ejektorn suger inte
NC: Ejektorn suger resp. regleras
Ejektorn blåser loss
LED tröskelvärde H1 och H2
LED för tröskelvärde H1 och H2 indikerar nivån på aktuellt systemvakuum.
LED status
Båda LED släckta
LED H2 lyser konstant
Båda LED lyser konstant
Statusindikering systemvakuum
Ejektorn har en statusindikering för systemvakuumet och för
övervakningsfunktioner.
Systemstatus visas med hjälp av färgerna RÖD och GRÖN.
Indikeringen av systemstatusen förnyas vid varje sugcykel, som aktiveras (NC)
resp. avaktiveras (NO) via signalingången "Undertryck".
Statusindikeringen används för att, vid reguljära sugcykler, indikera nivån på
aktuellt systemvakuum i förhållande till inkopplingsläget H1. Statusindikeringen
avslutas när en reguljär sugcykel avslutats.
Vakuumövervakning
Statusindikering Vakuumövervakning
Vakuum ökar: vakuum ≤ H1
Vakuum minskar: vakuum ≤ H1-h1
G
G = GRÖN
Vakuum < H1
R
R = RÖD
Övervakningsfunktioner
Om inte inkopplingsläget H1 uppnås inom en sugcykel, förblir statusindikeringen
RÖD även när sugcykeln avslutats.
Ejektorvarianten med luftsparfunktion (RD) har en ventilskyddsfunktion. Om
luftsparfunktionen är aktiverad [ctr=on] och det samtidigt är ett högt luftläckage
i gripsystemet växlar ejektorn hela tiden mellan status "Venturimunstycke aktivt"
och status "Venturimunstycke inaktivt". Då ökar antalet ventilomkopplingar mycket
kraftigt under en kort tid. För att skydda ejektorn och öka livslängden, kopplar
ejektorn automatiskt bort luftsparfunktionen vid en kopplingsfrekvens på >6/3 s
och övergår till konstant undertryck, dvs ejektorn stannar kvar i status
"Venturimunstycke aktivt". Statusindikeringen är fortfarande RÖD tills nästa
sugcykel.
Statusindikering Vakuumövervakning
H1 överskrids inte under
sugcykeln
R
Sugventilen kopplar
R = RÖD >6/3 s (ejektorvariant RD)
Ejektorstatus
Vakuum ökar:
Vakuum < H2
Vakuum minskar:
Vakuum < (H2/h2)
Vakuum ökar:
Vakuum > H2 och < H1
Vakuum minskar:
Vakuum > (H2/h2) och < (H1/h1)
Vakuum ökar:
Vakuum > H1
Vakuum minskar:
Vakuum > (H1/h1)
Reaktion ejektor
Vakuum < H1
Ejektorn går över till konstant
undertryck, dvs stannar
i status "Venturimunstycke
aktivt" (ventilskyddsfunktion)
