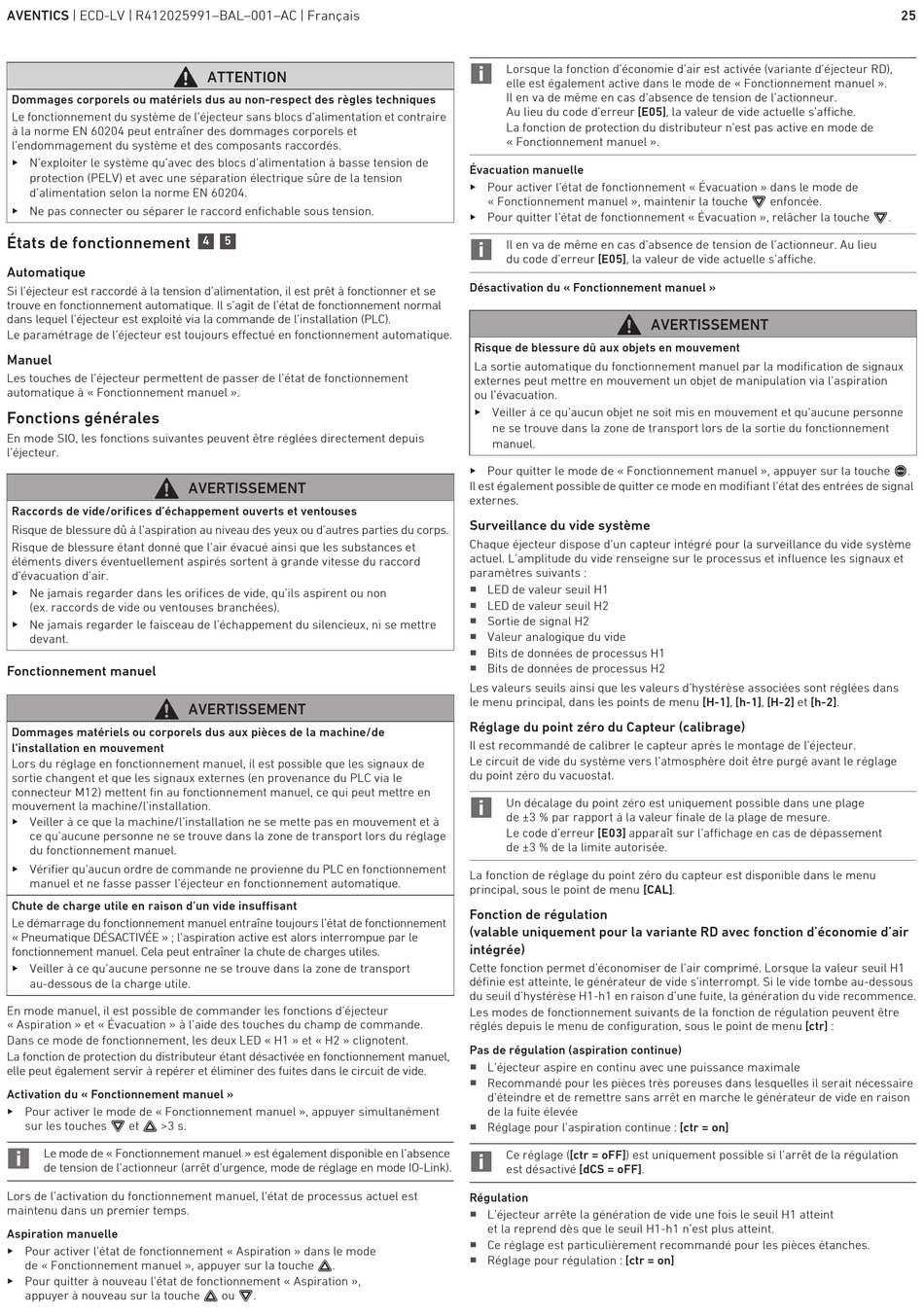

Dommages corporels ou matériels dus au non-respect des règles techniques
Le fonctionnement du système de l'éjecteur sans blocs d'alimentation et contraire
à la norme EN 60204 peut entraîner des dommages corporels et
l'endommagement du système et des composants raccordés.
O N'exploiter le système qu'avec des blocs d'alimentation à basse tension de
protection (PELV) et avec une séparation électrique sûre de la tension
d'alimentation selon la norme EN 60204.
O Ne pas connecter ou séparer le raccord enfichable sous tension.
États de fonctionnement
Automatique
Si l'éjecteur est raccordé à la tension d'alimentation, il est prêt à fonctionner et se
trouve en fonctionnement automatique. Il s'agit de l'état de fonctionnement normal
dans lequel l'éjecteur est exploité via la commande de l'installation (PLC).
Le paramétrage de l'éjecteur est toujours effectué en fonctionnement automatique.
Manuel
Les touches de l'éjecteur permettent de passer de l'état de fonctionnement
automatique à « Fonctionnement manuel ».
Fonctions générales
En mode SIO, les fonctions suivantes peuvent être réglées directement depuis
l'éjecteur.
Raccords de vide/orifices d'échappement ouverts et ventouses
Risque de blessure dû à l'aspiration au niveau des yeux ou d'autres parties du corps.
Risque de blessure étant donné que l'air évacué ainsi que les substances et
éléments divers éventuellement aspirés sortent à grande vitesse du raccord
d'évacuation d'air.
O Ne jamais regarder dans les orifices de vide, qu'ils aspirent ou non
(ex. raccords de vide ou ventouses branchées).
O Ne jamais regarder le faisceau de l'échappement du silencieux, ni se mettre
devant.
Fonctionnement manuel
Dommages matériels ou corporels dus aux pièces de la machine/de
l'installation en mouvement
Lors du réglage en fonctionnement manuel, il est possible que les signaux de
sortie changent et que les signaux externes (en provenance du PLC via le
connecteur M12) mettent fin au fonctionnement manuel, ce qui peut mettre en
mouvement la machine/l'installation.
O Veiller à ce que la machine/l'installation ne se mette pas en mouvement et à
ce qu'aucune personne ne se trouve dans la zone de transport lors du réglage
du fonctionnement manuel.
O Vérifier qu'aucun ordre de commande ne provienne du PLC en fonctionnement
manuel et ne fasse passer l'éjecteur en fonctionnement automatique.
Chute de charge utile en raison d'un vide insuffisant
Le démarrage du fonctionnement manuel entraîne toujours l'état de fonctionnement
« Pneumatique DÉSACTIVÉE » ; l'aspiration active est alors interrompue par le
fonctionnement manuel. Cela peut entraîner la chute de charges utiles.
O Veiller à ce qu'aucune personne ne se trouve dans la zone de transport
au-dessous de la charge utile.
En mode manuel, il est possible de commander les fonctions d'éjecteur
« Aspiration » et « Évacuation » à l'aide des touches du champ de commande.
Dans ce mode de fonctionnement, les deux LED « H1 » et « H2 » clignotent.
La fonction de protection du distributeur étant désactivée en fonctionnement manuel,
elle peut également servir à repérer et éliminer des fuites dans le circuit de vide.
Activation du « Fonctionnement manuel »
O Pour activer le mode de « Fonctionnement manuel », appuyer simultanément
sur les touches et >3 s.
Le mode de « Fonctionnement manuel » est également disponible en l'absence
de tension de l'actionneur (arrêt d'urgence, mode de réglage en mode IO-Link).
Lors de l'activation du fonctionnement manuel, l'état de processus actuel est
maintenu dans un premier temps.
Aspiration manuelle
O Pour activer l'état de fonctionnement « Aspiration » dans le mode
de « Fonctionnement manuel », appuyer sur la touche
O Pour quitter à nouveau l'état de fonctionnement « Aspiration »,
appuyer à nouveau sur la touche
ATTENTION
4 5
AVERTISSEMENT
AVERTISSEMENT
.
ou .
Lorsque la fonction d'économie d'air est activée (variante d'éjecteur RD),
elle est également active dans le mode de « Fonctionnement manuel ».
Il en va de même en cas d'absence de tension de l'actionneur.
Au lieu du code d'erreur [E05], la valeur de vide actuelle s'affiche.
La fonction de protection du distributeur n'est pas active en mode de
« Fonctionnement manuel ».
Évacuation manuelle
O Pour activer l'état de fonctionnement « Évacuation » dans le mode de
« Fonctionnement manuel », maintenir la touche
O Pour quitter l'état de fonctionnement « Évacuation », relâcher la touche
Il en va de même en cas d'absence de tension de l'actionneur. Au lieu
du code d'erreur [E05], la valeur de vide actuelle s'affiche.
Désactivation du « Fonctionnement manuel »
Risque de blessure dû aux objets en mouvement
La sortie automatique du fonctionnement manuel par la modification de signaux
externes peut mettre en mouvement un objet de manipulation via l'aspiration
ou l'évacuation.
O Veiller à ce qu'aucun objet ne soit mis en mouvement et qu'aucune personne
ne se trouve dans la zone de transport lors de la sortie du fonctionnement
manuel.
O Pour quitter le mode de « Fonctionnement manuel », appuyer sur la touche
Il est également possible de quitter ce mode en modifiant l'état des entrées de signal
externes.
Surveillance du vide système
Chaque éjecteur dispose d'un capteur intégré pour la surveillance du vide système
actuel. L'amplitude du vide renseigne sur le processus et influence les signaux et
paramètres suivants :
W
LED de valeur seuil H1
W
LED de valeur seuil H2
W
Sortie de signal H2
W
Valeur analogique du vide
W
Bits de données de processus H1
W
Bits de données de processus H2
Les valeurs seuils ainsi que les valeurs d'hystérèse associées sont réglées dans
le menu principal, dans les points de menu [H-1], [h-1], [H-2] et [h-2].
Réglage du point zéro du Capteur (calibrage)
Il est recommandé de calibrer le capteur après le montage de l'éjecteur.
Le circuit de vide du système vers l'atmosphère doit être purgé avant le réglage
du point zéro du vacuostat.
Un décalage du point zéro est uniquement possible dans une plage
de ±3 % par rapport à la valeur finale de la plage de mesure.
Le code d'erreur [E03] apparaît sur l'affichage en cas de dépassement
de ±3 % de la limite autorisée.
La fonction de réglage du point zéro du capteur est disponible dans le menu
principal, sous le point de menu [CAL].
Fonction de régulation
(valable uniquement pour la variante RD avec fonction d'économie d'air
intégrée)
Cette fonction permet d'économiser de l'air comprimé. Lorsque la valeur seuil H1
définie est atteinte, le générateur de vide s'interrompt. Si le vide tombe au-dessous
du seuil d'hystérèse H1-h1 en raison d'une fuite, la génération du vide recommence.
Les modes de fonctionnement suivants de la fonction de régulation peuvent être
réglés depuis le menu de configuration, sous le point de menu [ctr] :
Pas de régulation (aspiration continue)
W
L'éjecteur aspire en continu avec une puissance maximale
W
Recommandé pour les pièces très poreuses dans lesquelles il serait nécessaire
d'éteindre et de remettre sans arrêt en marche le générateur de vide en raison
de la fuite élevée
W
Réglage pour l'aspiration continue : [ctr = on]
Ce réglage ([ctr = oFF]) est uniquement possible si l'arrêt de la régulation
est désactivé [dCS = oFF].
Régulation
W
L'éjecteur arrête la génération de vide une fois le seuil H1 atteint
et la reprend dès que le seuil H1-h1 n'est plus atteint.
W
Ce réglage est particulièrement recommandé pour les pièces étanches.
W
Réglage pour régulation : [ctr = on]
