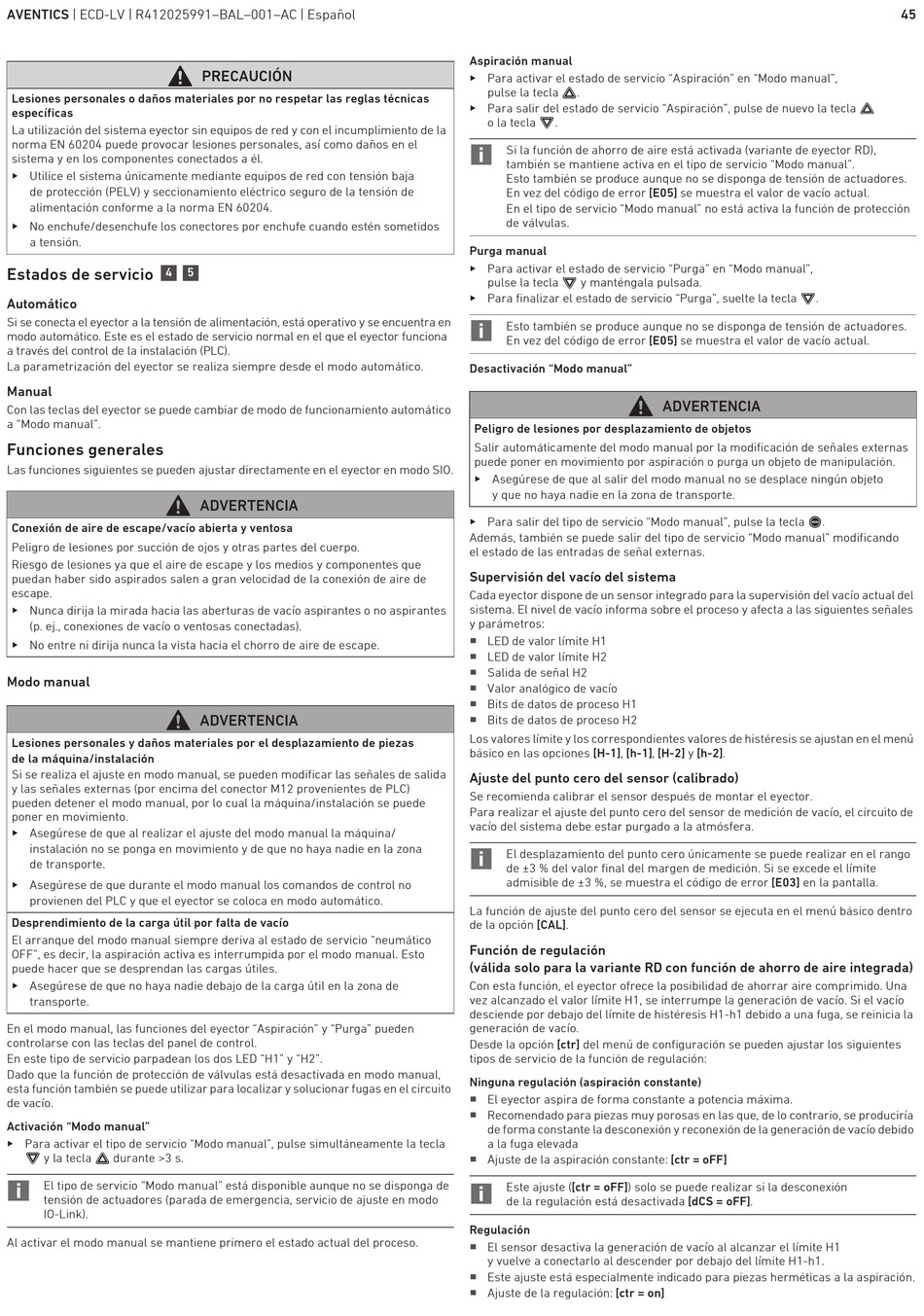

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Español
Lesiones personales o daños materiales por no respetar las reglas técnicas
específicas
La utilización del sistema eyector sin equipos de red y con el incumplimiento de la
norma EN 60204 puede provocar lesiones personales, así como daños en el
sistema y en los componentes conectados a él.
O Utilice el sistema únicamente mediante equipos de red con tensión baja
de protección (PELV) y seccionamiento eléctrico seguro de la tensión de
alimentación conforme a la norma EN 60204.
O No enchufe/desenchufe los conectores por enchufe cuando estén sometidos
a tensión.
Estados de servicio 4
Automático
Si se conecta el eyector a la tensión de alimentación, está operativo y se encuentra en
modo automático. Este es el estado de servicio normal en el que el eyector funciona
a través del control de la instalación (PLC).
La parametrización del eyector se realiza siempre desde el modo automático.
Manual
Con las teclas del eyector se puede cambiar de modo de funcionamiento automático
a "Modo manual".
Funciones generales
Las funciones siguientes se pueden ajustar directamente en el eyector en modo SIO.
Conexión de aire de escape/vacío abierta y ventosa
Peligro de lesiones por succión de ojos y otras partes del cuerpo.
Riesgo de lesiones ya que el aire de escape y los medios y componentes que
puedan haber sido aspirados salen a gran velocidad de la conexión de aire de
escape.
O Nunca dirija la mirada hacia las aberturas de vacío aspirantes o no aspirantes
(p. ej., conexiones de vacío o ventosas conectadas).
O No entre ni dirija nunca la vista hacia el chorro de aire de escape.
Modo manual
Lesiones personales y daños materiales por el desplazamiento de piezas
de la máquina/instalación
Si se realiza el ajuste en modo manual, se pueden modificar las señales de salida
y las señales externas (por encima del conector M12 provenientes de PLC)
pueden detener el modo manual, por lo cual la máquina/instalación se puede
poner en movimiento.
O Asegúrese de que al realizar el ajuste del modo manual la máquina/
instalación no se ponga en movimiento y de que no haya nadie en la zona
de transporte.
O Asegúrese de que durante el modo manual los comandos de control no
provienen del PLC y que el eyector se coloca en modo automático.
Desprendimiento de la carga útil por falta de vacío
El arranque del modo manual siempre deriva al estado de servicio "neumático
OFF", es decir, la aspiración activa es interrumpida por el modo manual. Esto
puede hacer que se desprendan las cargas útiles.
O Asegúrese de que no haya nadie debajo de la carga útil en la zona de
transporte.
En el modo manual, las funciones del eyector "Aspiración" y "Purga" pueden
controlarse con las teclas del panel de control.
En este tipo de servicio parpadean los dos LED "H1" y "H2".
Dado que la función de protección de válvulas está desactivada en modo manual,
esta función también se puede utilizar para localizar y solucionar fugas en el circuito
de vacío.
Activación "Modo manual"
O Para activar el tipo de servicio "Modo manual", pulse simultáneamente la tecla
y la tecla durante >3 s.
El tipo de servicio "Modo manual" está disponible aunque no se disponga de
tensión de actuadores (parada de emergencia, servicio de ajuste en modo
IO-Link).
Al activar el modo manual se mantiene primero el estado actual del proceso.
PRECAUCIÓN
5
ADVERTENCIA
ADVERTENCIA
Aspiración manual
O Para activar el estado de servicio "Aspiración" en "Modo manual",
pulse la tecla .
O Para salir del estado de servicio "Aspiración", pulse de nuevo la tecla
o la tecla .
Si la función de ahorro de aire está activada (variante de eyector RD),
también se mantiene activa en el tipo de servicio "Modo manual".
Esto también se produce aunque no se disponga de tensión de actuadores.
En vez del código de error [E05] se muestra el valor de vacío actual.
En el tipo de servicio "Modo manual" no está activa la función de protección
de válvulas.
Purga manual
O Para activar el estado de servicio "Purga" en "Modo manual",
pulse la tecla y manténgala pulsada.
O Para finalizar el estado de servicio "Purga", suelte la tecla
Esto también se produce aunque no se disponga de tensión de actuadores.
En vez del código de error [E05] se muestra el valor de vacío actual.
Desactivación "Modo manual"
Peligro de lesiones por desplazamiento de objetos
Salir automáticamente del modo manual por la modificación de señales externas
puede poner en movimiento por aspiración o purga un objeto de manipulación.
O Asegúrese de que al salir del modo manual no se desplace ningún objeto
y que no haya nadie en la zona de transporte.
O Para salir del tipo de servicio "Modo manual", pulse la tecla
Además, también se puede salir del tipo de servicio "Modo manual" modificando
el estado de las entradas de señal externas.
Supervisión del vacío del sistema
Cada eyector dispone de un sensor integrado para la supervisión del vacío actual del
sistema. El nivel de vacío informa sobre el proceso y afecta a las siguientes señales
y parámetros:
W
LED de valor límite H1
W
LED de valor límite H2
W
Salida de señal H2
W
Valor analógico de vacío
W
Bits de datos de proceso H1
W
Bits de datos de proceso H2
Los valores límite y los correspondientes valores de histéresis se ajustan en el menú
básico en las opciones [H-1], [h-1], [H-2] y [h-2].
Ajuste del punto cero del sensor (calibrado)
Se recomienda calibrar el sensor después de montar el eyector.
Para realizar el ajuste del punto cero del sensor de medición de vacío, el circuito de
vacío del sistema debe estar purgado a la atmósfera.
El desplazamiento del punto cero únicamente se puede realizar en el rango
de ±3 % del valor final del margen de medición. Si se excede el límite
admisible de ±3 %, se muestra el código de error [E03] en la pantalla.
La función de ajuste del punto cero del sensor se ejecuta en el menú básico dentro
de la opción [CAL].
Función de regulación
(válida solo para la variante RD con función de ahorro de aire integrada)
Con esta función, el eyector ofrece la posibilidad de ahorrar aire comprimido. Una
vez alcanzado el valor límite H1, se interrumpe la generación de vacío. Si el vacío
desciende por debajo del límite de histéresis H1-h1 debido a una fuga, se reinicia la
generación de vacío.
Desde la opción [ctr] del menú de configuración se pueden ajustar los siguientes
tipos de servicio de la función de regulación:
Ninguna regulación (aspiración constante)
W
El eyector aspira de forma constante a potencia máxima.
W
Recomendado para piezas muy porosas en las que, de lo contrario, se produciría
de forma constante la desconexión y reconexión de la generación de vacío debido
a la fuga elevada
W
Ajuste de la aspiración constante: [ctr = oFF]
Este ajuste ([ctr = oFF]) solo se puede realizar si la desconexión
de la regulación está desactivada [dCS = oFF].
Regulación
W
El sensor desactiva la generación de vacío al alcanzar el límite H1
y vuelve a conectarlo al descender por debajo del límite H1-h1.
W
Este ajuste está especialmente indicado para piezas herméticas a la aspiración.
W
Ajuste de la regulación: [ctr = on]
.
ADVERTENCIA
.
45
