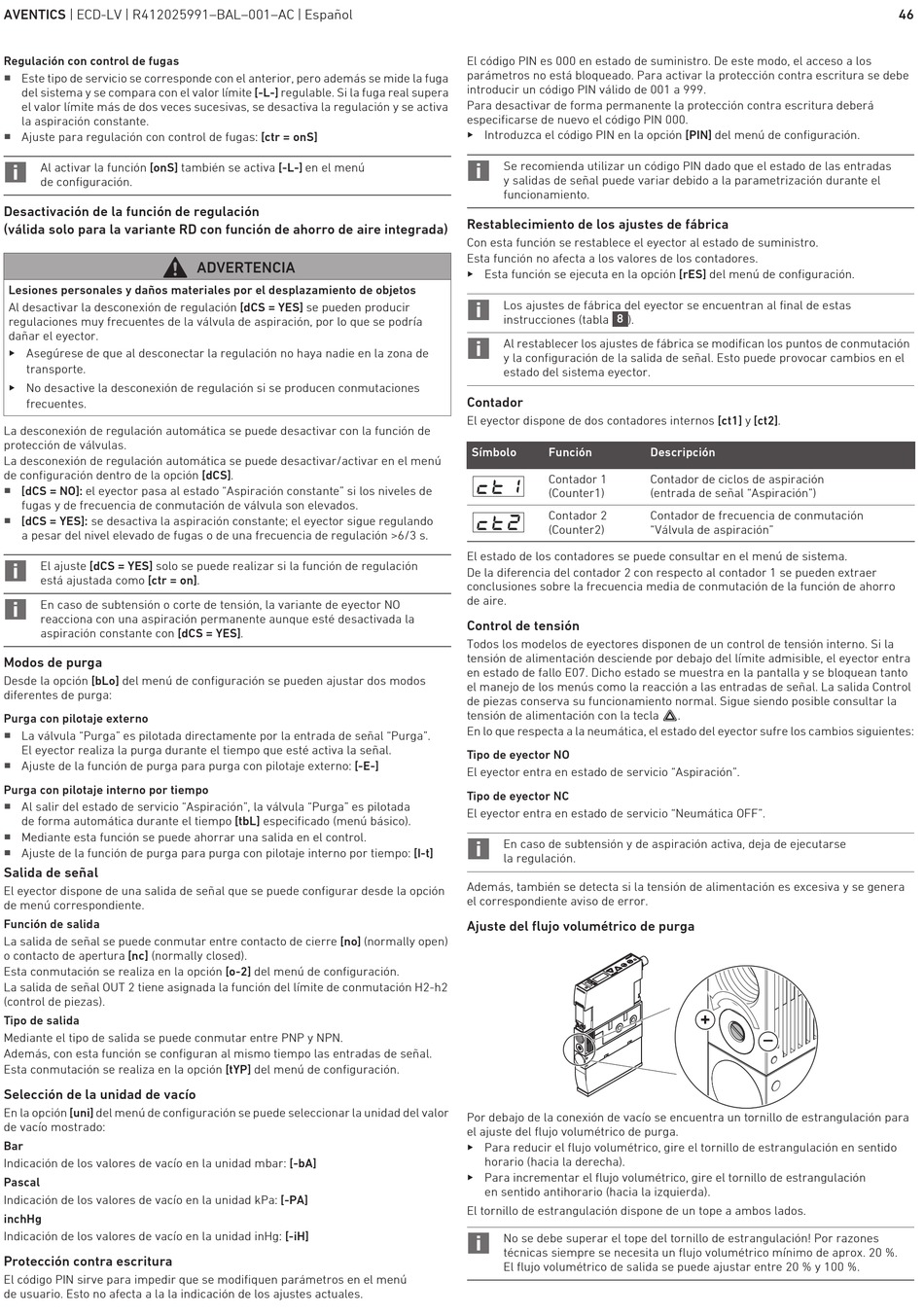

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Español
Regulación con control de fugas
W
Este tipo de servicio se corresponde con el anterior, pero además se mide la fuga
del sistema y se compara con el valor límite [-L-] regulable. Si la fuga real supera
el valor límite más de dos veces sucesivas, se desactiva la regulación y se activa
la aspiración constante.
W
Ajuste para regulación con control de fugas: [ctr = onS]
Al activar la función [onS] también se activa [-L-] en el menú
de configuración.
Desactivación de la función de regulación
(válida solo para la variante RD con función de ahorro de aire integrada)
Lesiones personales y daños materiales por el desplazamiento de objetos
Al desactivar la desconexión de regulación [dCS = YES] se pueden producir
regulaciones muy frecuentes de la válvula de aspiración, por lo que se podría
dañar el eyector.
O Asegúrese de que al desconectar la regulación no haya nadie en la zona de
transporte.
O No desactive la desconexión de regulación si se producen conmutaciones
frecuentes.
La desconexión de regulación automática se puede desactivar con la función de
protección de válvulas.
La desconexión de regulación automática se puede desactivar/activar en el menú
de configuración dentro de la opción [dCS].
W
[dCS = NO]: el eyector pasa al estado "Aspiración constante" si los niveles de
fugas y de frecuencia de conmutación de válvula son elevados.
W
[dCS = YES]: se desactiva la aspiración constante; el eyector sigue regulando
a pesar del nivel elevado de fugas o de una frecuencia de regulación >6/3 s.
El ajuste [dCS = YES] solo se puede realizar si la función de regulación
está ajustada como [ctr = on].
En caso de subtensión o corte de tensión, la variante de eyector NO
reacciona con una aspiración permanente aunque esté desactivada la
aspiración constante con [dCS = YES].
Modos de purga
Desde la opción [bLo] del menú de configuración se pueden ajustar dos modos
diferentes de purga:
Purga con pilotaje externo
W
La válvula "Purga" es pilotada directamente por la entrada de señal "Purga".
El eyector realiza la purga durante el tiempo que esté activa la señal.
W
Ajuste de la función de purga para purga con pilotaje externo: [-E-]
Purga con pilotaje interno por tiempo
W
Al salir del estado de servicio "Aspiración", la válvula "Purga" es pilotada
de forma automática durante el tiempo [tbL] especificado (menú básico).
W
Mediante esta función se puede ahorrar una salida en el control.
W
Ajuste de la función de purga para purga con pilotaje interno por tiempo: [I-t]
Salida de señal
El eyector dispone de una salida de señal que se puede configurar desde la opción
de menú correspondiente.
Función de salida
La salida de señal se puede conmutar entre contacto de cierre [no] (normally open)
o contacto de apertura [nc] (normally closed).
Esta conmutación se realiza en la opción [o-2] del menú de configuración.
La salida de señal OUT 2 tiene asignada la función del límite de conmutación H2-h2
(control de piezas).
Tipo de salida
Mediante el tipo de salida se puede conmutar entre PNP y NPN.
Además, con esta función se configuran al mismo tiempo las entradas de señal.
Esta conmutación se realiza en la opción [tYP] del menú de configuración.
Selección de la unidad de vacío
En la opción [uni] del menú de configuración se puede seleccionar la unidad del valor
de vacío mostrado:
Bar
Indicación de los valores de vacío en la unidad mbar: [-bA]
Pascal
Indicación de los valores de vacío en la unidad kPa: [-PA]
inchHg
Indicación de los valores de vacío en la unidad inHg: [-iH]
Protección contra escritura
El código PIN sirve para impedir que se modifiquen parámetros en el menú
de usuario. Esto no afecta a la la indicación de los ajustes actuales.
ADVERTENCIA
El código PIN es 000 en estado de suministro. De este modo, el acceso a los
parámetros no está bloqueado. Para activar la protección contra escritura se debe
introducir un código PIN válido de 001 a 999.
Para desactivar de forma permanente la protección contra escritura deberá
especificarse de nuevo el código PIN 000.
O Introduzca el código PIN en la opción [PIN] del menú de configuración.
Se recomienda utilizar un código PIN dado que el estado de las entradas
y salidas de señal puede variar debido a la parametrización durante el
funcionamiento.
Restablecimiento de los ajustes de fábrica
Con esta función se restablece el eyector al estado de suministro.
Esta función no afecta a los valores de los contadores.
O Esta función se ejecuta en la opción [rES] del menú de configuración.
Los ajustes de fábrica del eyector se encuentran al final de estas
instrucciones (tabla 8 ).
Al restablecer los ajustes de fábrica se modifican los puntos de conmutación
y la configuración de la salida de señal. Esto puede provocar cambios en el
estado del sistema eyector.
Contador
El eyector dispone de dos contadores internos [ct1] y [ct2].
Símbolo Función
Contador 1
(Counter1)
Contador 2
(Counter2)
El estado de los contadores se puede consultar en el menú de sistema.
De la diferencia del contador 2 con respecto al contador 1 se pueden extraer
conclusiones sobre la frecuencia media de conmutación de la función de ahorro
de aire.
Control de tensión
Todos los modelos de eyectores disponen de un control de tensión interno. Si la
tensión de alimentación desciende por debajo del límite admisible, el eyector entra
en estado de fallo E07. Dicho estado se muestra en la pantalla y se bloquean tanto
el manejo de los menús como la reacción a las entradas de señal. La salida Control
de piezas conserva su funcionamiento normal. Sigue siendo posible consultar la
tensión de alimentación con la tecla
En lo que respecta a la neumática, el estado del eyector sufre los cambios siguientes:
Tipo de eyector NO
El eyector entra en estado de servicio "Aspiración".
Tipo de eyector NC
El eyector entra en estado de servicio "Neumática OFF".
En caso de subtensión y de aspiración activa, deja de ejecutarse
la regulación.
Además, también se detecta si la tensión de alimentación es excesiva y se genera
el correspondiente aviso de error.
Ajuste del flujo volumétrico de purga
Por debajo de la conexión de vacío se encuentra un tornillo de estrangulación para
el ajuste del flujo volumétrico de purga.
O Para reducir el flujo volumétrico, gire el tornillo de estrangulación en sentido
horario (hacia la derecha).
O Para incrementar el flujo volumétrico, gire el tornillo de estrangulación
en sentido antihorario (hacia la izquierda).
El tornillo de estrangulación dispone de un tope a ambos lados.
No se debe superar el tope del tornillo de estrangulación! Por razones
técnicas siempre se necesita un flujo volumétrico mínimo de aprox. 20 %.
El flujo volumétrico de salida se puede ajustar entre 20 % y 100 %.
Descripción
Contador de ciclos de aspiración
(entrada de señal "Aspiración")
Contador de frecuencia de conmutación
"Válvula de aspiración"
.
+
–
