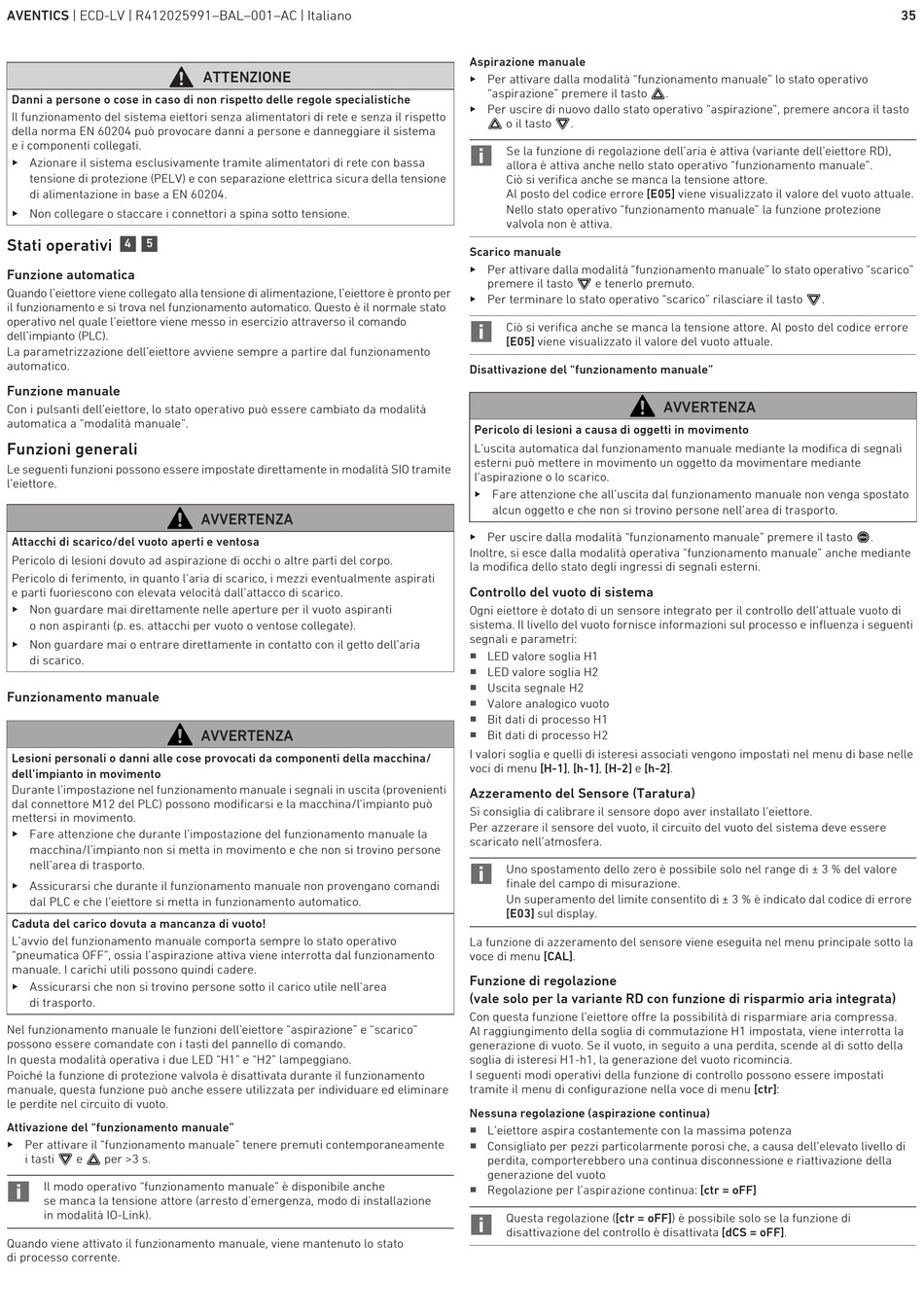

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Italiano
Danni a persone o cose in caso di non rispetto delle regole specialistiche
Il funzionamento del sistema eiettori senza alimentatori di rete e senza il rispetto
della norma EN 60204 può provocare danni a persone e danneggiare il sistema
e i componenti collegati.
O Azionare il sistema esclusivamente tramite alimentatori di rete con bassa
tensione di protezione (PELV) e con separazione elettrica sicura della tensione
di alimentazione in base a EN 60204.
O Non collegare o staccare i connettori a spina sotto tensione.
Stati operativi 4 5
Funzione automatica
Quando l'eiettore viene collegato alla tensione di alimentazione, l'eiettore è pronto per
il funzionamento e si trova nel funzionamento automatico. Questo è il normale stato
operativo nel quale l'eiettore viene messo in esercizio attraverso il comando
dell'impianto (PLC).
La parametrizzazione dell'eiettore avviene sempre a partire dal funzionamento
automatico.
Funzione manuale
Con i pulsanti dell'eiettore, lo stato operativo può essere cambiato da modalità
automatica a "modalità manuale".

Funzioni generali

Le seguenti funzioni possono essere impostate direttamente in modalità SIO tramite
l'eiettore.
Attacchi di scarico/del vuoto aperti e ventosa
Pericolo di lesioni dovuto ad aspirazione di occhi o altre parti del corpo.
Pericolo di ferimento, in quanto l'aria di scarico, i mezzi eventualmente aspirati
e parti fuoriescono con elevata velocità dall'attacco di scarico.
O Non guardare mai direttamente nelle aperture per il vuoto aspiranti
o non aspiranti (p. es. attacchi per vuoto o ventose collegate).
O Non guardare mai o entrare direttamente in contatto con il getto dell'aria
di scarico.
Funzionamento manuale
Lesioni personali o danni alle cose provocati da componenti della macchina/
dell'impianto in movimento
Durante l'impostazione nel funzionamento manuale i segnali in uscita (provenienti
dal connettore M12 del PLC) possono modificarsi e la macchina/l'impianto può
mettersi in movimento.
O Fare attenzione che durante l'impostazione del funzionamento manuale la
macchina/l'impianto non si metta in movimento e che non si trovino persone
nell'area di trasporto.
O Assicurarsi che durante il funzionamento manuale non provengano comandi
dal PLC e che l'eiettore si metta in funzionamento automatico.
Caduta del carico dovuta a mancanza di vuoto!
L'avvio del funzionamento manuale comporta sempre lo stato operativo
"pneumatica OFF", ossia l'aspirazione attiva viene interrotta dal funzionamento
manuale. I carichi utili possono quindi cadere.
O Assicurarsi che non si trovino persone sotto il carico utile nell'area
di trasporto.
Nel funzionamento manuale le funzioni dell'eiettore "aspirazione" e "scarico"
possono essere comandate con i tasti del pannello di comando.
In questa modalità operativa i due LED "H1" e "H2" lampeggiano.
Poiché la funzione di protezione valvola è disattivata durante il funzionamento
manuale, questa funzione può anche essere utilizzata per individuare ed eliminare
le perdite nel circuito di vuoto.
Attivazione del "funzionamento manuale"
O Per attivare il "funzionamento manuale" tenere premuti contemporaneamente
i tasti e per >3 s.
Il modo operativo "funzionamento manuale" è disponibile anche
se manca la tensione attore (arresto d'emergenza, modo di installazione
in modalità IO-Link).
Quando viene attivato il funzionamento manuale, viene mantenuto lo stato
di processo corrente.
ATTENZIONE
AVVERTENZA
AVVERTENZA
Aspirazione manuale
O Per attivare dalla modalità "funzionamento manuale" lo stato operativo
"aspirazione" premere il tasto
O Per uscire di nuovo dallo stato operativo "aspirazione", premere ancora il tasto
o il tasto .
Se la funzione di regolazione dell'aria è attiva (variante dell'eiettore RD),
allora è attiva anche nello stato operativo "funzionamento manuale".
Ciò si verifica anche se manca la tensione attore.
Al posto del codice errore [E05] viene visualizzato il valore del vuoto attuale.
Nello stato operativo "funzionamento manuale" la funzione protezione
valvola non è attiva.
Scarico manuale
O Per attivare dalla modalità "funzionamento manuale" lo stato operativo "scarico"
premere il tasto e tenerlo premuto.
O Per terminare lo stato operativo "scarico" rilasciare il tasto
Ciò si verifica anche se manca la tensione attore. Al posto del codice errore
[E05] viene visualizzato il valore del vuoto attuale.
Disattivazione del "funzionamento manuale"
Pericolo di lesioni a causa di oggetti in movimento
L'uscita automatica dal funzionamento manuale mediante la modifica di segnali
esterni può mettere in movimento un oggetto da movimentare mediante
l'aspirazione o lo scarico.
O Fare attenzione che all'uscita dal funzionamento manuale non venga spostato
alcun oggetto e che non si trovino persone nell'area di trasporto.
O Per uscire dalla modalità "funzionamento manuale" premere il tasto
Inoltre, si esce dalla modalità operativa "funzionamento manuale" anche mediante
la modifica dello stato degli ingressi di segnali esterni.
Controllo del vuoto di sistema
Ogni eiettore è dotato di un sensore integrato per il controllo dell'attuale vuoto di
sistema. Il livello del vuoto fornisce informazioni sul processo e influenza i seguenti
segnali e parametri:
W
LED valore soglia H1
W
LED valore soglia H2
W
Uscita segnale H2
W
Valore analogico vuoto
W
Bit dati di processo H1
W
Bit dati di processo H2
I valori soglia e quelli di isteresi associati vengono impostati nel menu di base nelle
voci di menu [H-1], [h-1], [H-2] e [h-2].
Azzeramento del Sensore (Taratura)
Si consiglia di calibrare il sensore dopo aver installato l'eiettore.
Per azzerare il sensore del vuoto, il circuito del vuoto del sistema deve essere
scaricato nell'atmosfera.
Uno spostamento dello zero è possibile solo nel range di ± 3 % del valore
finale del campo di misurazione.
Un superamento del limite consentito di ± 3 % è indicato dal codice di errore
[E03] sul display.
La funzione di azzeramento del sensore viene eseguita nel menu principale sotto la
voce di menu [CAL].
Funzione di regolazione
(vale solo per la variante RD con funzione di risparmio aria integrata)
Con questa funzione l'eiettore offre la possibilità di risparmiare aria compressa.
Al raggiungimento della soglia di commutazione H1 impostata, viene interrotta la
generazione di vuoto. Se il vuoto, in seguito a una perdita, scende al di sotto della
soglia di isteresi H1-h1, la generazione del vuoto ricomincia.
I seguenti modi operativi della funzione di controllo possono essere impostati
tramite il menu di configurazione nella voce di menu [ctr]:
Nessuna regolazione (aspirazione continua)
W
L'eiettore aspira costantemente con la massima potenza
W
Consigliato per pezzi particolarmente porosi che, a causa dell'elevato livello di
perdita, comporterebbero una continua disconnessione e riattivazione della
generazione del vuoto
W
Regolazione per l'aspirazione continua: [ctr = oFF]
Questa regolazione ([ctr = oFF]) è possibile solo se la funzione di
disattivazione del controllo è disattivata [dCS = oFF].
.
.
AVVERTENZA
35
.
