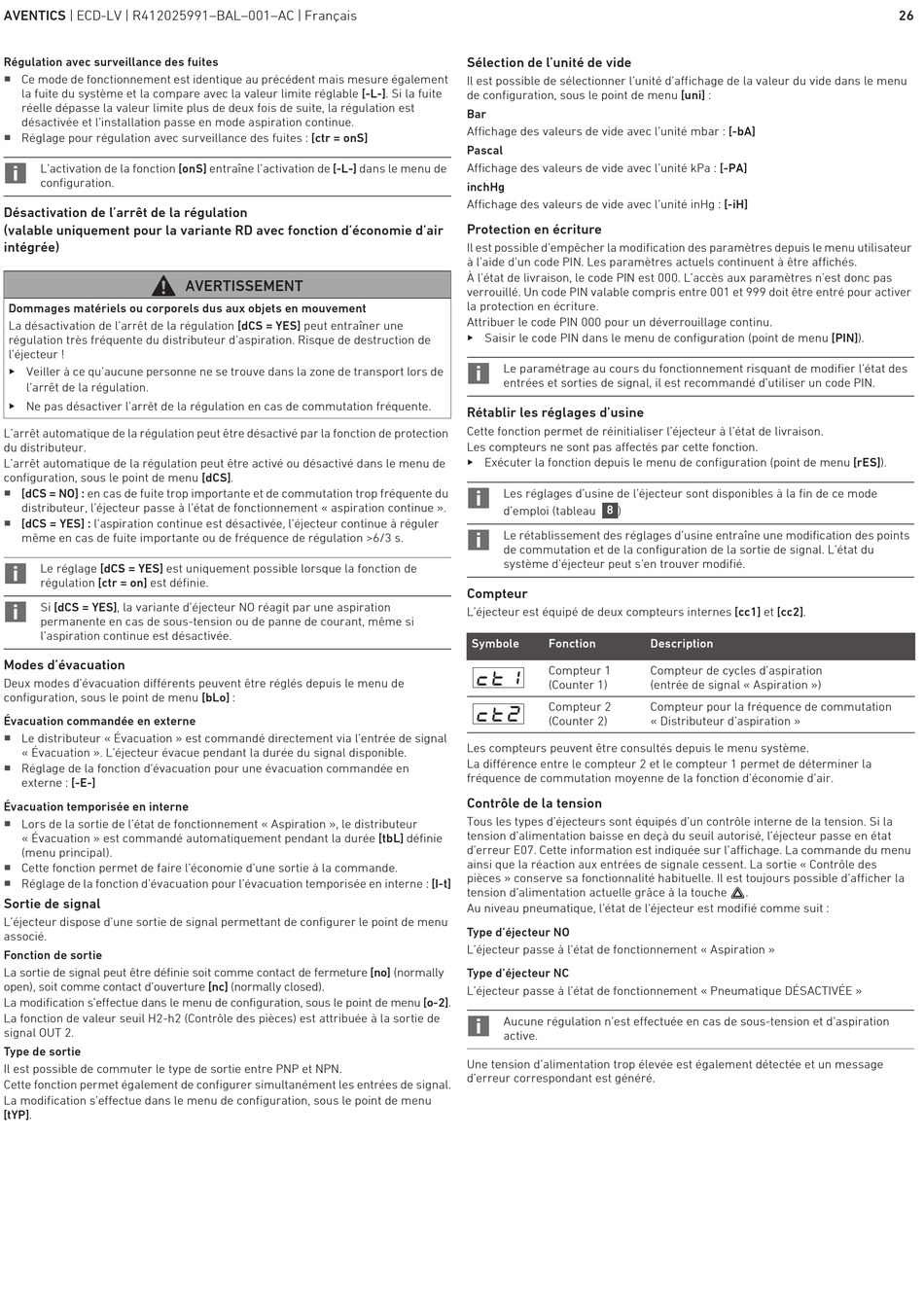

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Français
Régulation avec surveillance des fuites
W
Ce mode de fonctionnement est identique au précédent mais mesure également
la fuite du système et la compare avec la valeur limite réglable [-L-]. Si la fuite
réelle dépasse la valeur limite plus de deux fois de suite, la régulation est
désactivée et l'installation passe en mode aspiration continue.
W
Réglage pour régulation avec surveillance des fuites : [ctr = onS]
L'activation de la fonction [onS] entraîne l'activation de [-L-] dans le menu de
configuration.
Désactivation de l'arrêt de la régulation
(valable uniquement pour la variante RD avec fonction d'économie d'air
intégrée)
Dommages matériels ou corporels dus aux objets en mouvement
La désactivation de l'arrêt de la régulation [dCS = YES] peut entraîner une
régulation très fréquente du distributeur d'aspiration. Risque de destruction de
l'éjecteur !
O Veiller à ce qu'aucune personne ne se trouve dans la zone de transport lors de
l'arrêt de la régulation.
O Ne pas désactiver l'arrêt de la régulation en cas de commutation fréquente.
L'arrêt automatique de la régulation peut être désactivé par la fonction de protection
du distributeur.
L'arrêt automatique de la régulation peut être activé ou désactivé dans le menu de
configuration, sous le point de menu [dCS].
W
[dCS = NO] : en cas de fuite trop importante et de commutation trop fréquente du
distributeur, l'éjecteur passe à l'état de fonctionnement « aspiration continue ».
W
[dCS = YES] : l'aspiration continue est désactivée, l'éjecteur continue à réguler
même en cas de fuite importante ou de fréquence de régulation >6/3 s.
Le réglage [dCS = YES] est uniquement possible lorsque la fonction de
régulation [ctr = on] est définie.
Si [dCS = YES], la variante d'éjecteur NO réagit par une aspiration
permanente en cas de sous-tension ou de panne de courant, même si
l'aspiration continue est désactivée.
Modes d'évacuation
Deux modes d'évacuation différents peuvent être réglés depuis le menu de
configuration, sous le point de menu [bLo] :
Évacuation commandée en externe
W
Le distributeur « Évacuation » est commandé directement via l'entrée de signal
« Évacuation ». L'éjecteur évacue pendant la durée du signal disponible.
W
Réglage de la fonction d'évacuation pour une évacuation commandée en
externe : [-E-]
Évacuation temporisée en interne
W
Lors de la sortie de l'état de fonctionnement « Aspiration », le distributeur
« Évacuation » est commandé automatiquement pendant la durée [tbL] définie
(menu principal).
W
Cette fonction permet de faire l'économie d'une sortie à la commande.
W
Réglage de la fonction d'évacuation pour l'évacuation temporisée en interne : [I-t]
Sortie de signal
L'éjecteur dispose d'une sortie de signal permettant de configurer le point de menu
associé.
Fonction de sortie
La sortie de signal peut être définie soit comme contact de fermeture [no] (normally
open), soit comme contact d'ouverture [nc] (normally closed).
La modification s'effectue dans le menu de configuration, sous le point de menu [o-2].
La fonction de valeur seuil H2-h2 (Contrôle des pièces) est attribuée à la sortie de
signal OUT 2.
Type de sortie
Il est possible de commuter le type de sortie entre PNP et NPN.
Cette fonction permet également de configurer simultanément les entrées de signal.
La modification s'effectue dans le menu de configuration, sous le point de menu
[tYP].
AVERTISSEMENT
Sélection de l'unité de vide
Il est possible de sélectionner l'unité d'affichage de la valeur du vide dans le menu
de configuration, sous le point de menu [uni] :
Bar
Affichage des valeurs de vide avec l'unité mbar : [-bA]
Pascal
Affichage des valeurs de vide avec l'unité kPa : [-PA]
inchHg
Affichage des valeurs de vide avec l'unité inHg : [-iH]
Protection en écriture
Il est possible d'empêcher la modification des paramètres depuis le menu utilisateur
à l'aide d'un code PIN. Les paramètres actuels continuent à être affichés.
À l'état de livraison, le code PIN est 000. L'accès aux paramètres n'est donc pas
verrouillé. Un code PIN valable compris entre 001 et 999 doit être entré pour activer
la protection en écriture.
Attribuer le code PIN 000 pour un déverrouillage continu.
O Saisir le code PIN dans le menu de configuration (point de menu [PIN]).
Le paramétrage au cours du fonctionnement risquant de modifier l'état des
entrées et sorties de signal, il est recommandé d'utiliser un code PIN.
Rétablir les réglages d'usine
Cette fonction permet de réinitialiser l'éjecteur à l'état de livraison.
Les compteurs ne sont pas affectés par cette fonction.
O Exécuter la fonction depuis le menu de configuration (point de menu [rES]).
Les réglages d'usine de l'éjecteur sont disponibles à la fin de ce mode
8
d'emploi (tableau )
Le rétablissement des réglages d'usine entraîne une modification des points
de commutation et de la configuration de la sortie de signal. L'état du
système d'éjecteur peut s'en trouver modifié.
Compteur
L'éjecteur est équipé de deux compteurs internes [cc1] et [cc2].
Symbole Fonction
Compteur 1
(Counter 1)
Compteur 2
(Counter 2)
Les compteurs peuvent être consultés depuis le menu système.
La différence entre le compteur 2 et le compteur 1 permet de déterminer la
fréquence de commutation moyenne de la fonction d'économie d'air.
Contrôle de la tension
Tous les types d'éjecteurs sont équipés d'un contrôle interne de la tension. Si la
tension d'alimentation baisse en deçà du seuil autorisé, l'éjecteur passe en état
d'erreur E07. Cette information est indiquée sur l'affichage. La commande du menu
ainsi que la réaction aux entrées de signale cessent. La sortie « Contrôle des
pièces » conserve sa fonctionnalité habituelle. Il est toujours possible d'afficher la
tension d'alimentation actuelle grâce à la touche
Au niveau pneumatique, l'état de l'éjecteur est modifié comme suit :
Type d'éjecteur NO
L'éjecteur passe à l'état de fonctionnement « Aspiration »
Type d'éjecteur NC
L'éjecteur passe à l'état de fonctionnement « Pneumatique DÉSACTIVÉE »
Aucune régulation n'est effectuée en cas de sous-tension et d'aspiration
active.
Une tension d'alimentation trop élevée est également détectée et un message
d'erreur correspondant est généré.
Description
Compteur de cycles d'aspiration
(entrée de signal « Aspiration »)
Compteur pour la fréquence de commutation
« Distributeur d'aspiration »
.
