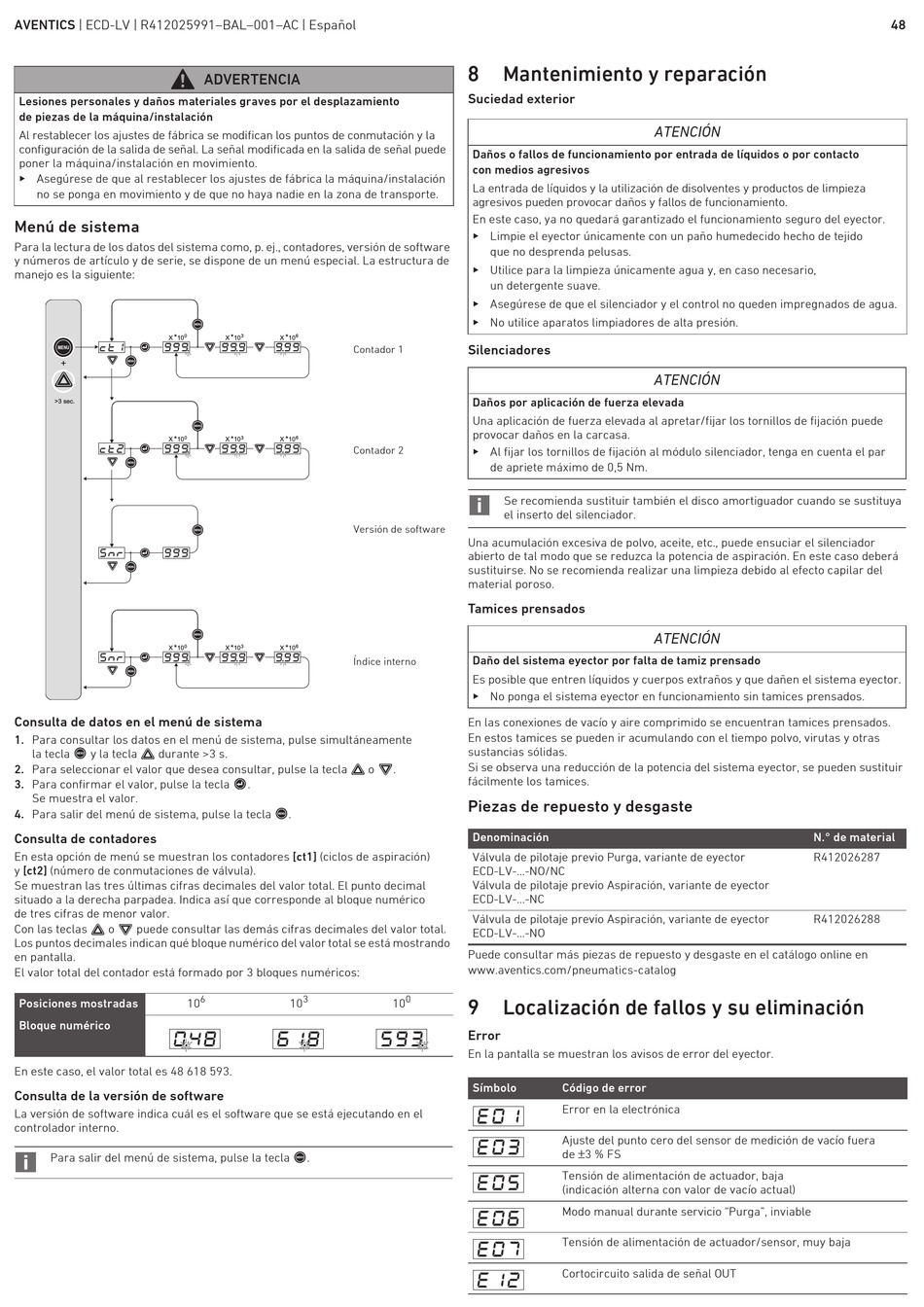

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Español
Lesiones personales y daños materiales graves por el desplazamiento
de piezas de la máquina/instalación
Al restablecer los ajustes de fábrica se modifican los puntos de conmutación y la
configuración de la salida de señal. La señal modificada en la salida de señal puede
poner la máquina/instalación en movimiento.
O Asegúrese de que al restablecer los ajustes de fábrica la máquina/instalación
no se ponga en movimiento y de que no haya nadie en la zona de transporte.
Menú de sistema
Para la lectura de los datos del sistema como, p. ej., contadores, versión de software
y números de artículo y de serie, se dispone de un menú especial. La estructura de
manejo es la siguiente:
0
*
X 10
+
>3 sec.
* 0
X 10
* 0
X 10
Consulta de datos en el menú de sistema
1. Para consultar los datos en el menú de sistema, pulse simultáneamente
la tecla y la tecla durante >3 s.
2. Para seleccionar el valor que desea consultar, pulse la tecla
3. Para confirmar el valor, pulse la tecla
Se muestra el valor.
4. Para salir del menú de sistema, pulse la tecla
Consulta de contadores
En esta opción de menú se muestran los contadores [ct1] (ciclos de aspiración)
y [ct2] (número de conmutaciones de válvula).
Se muestran las tres últimas cifras decimales del valor total. El punto decimal
situado a la derecha parpadea. Indica así que corresponde al bloque numérico
de tres cifras de menor valor.
Con las teclas o puede consultar las demás cifras decimales del valor total.
Los puntos decimales indican qué bloque numérico del valor total se está mostrando
en pantalla.
El valor total del contador está formado por 3 bloques numéricos:
Posiciones mostradas 10
Bloque numérico
En este caso, el valor total es 48 618 593.
Consulta de la versión de software
La versión de software indica cuál es el software que se está ejecutando en el
controlador interno.
Para salir del menú de sistema, pulse la tecla
ADVERTENCIA
3 6
* *
X 10 X 10
Contador 1
* 3 * 6
X 10 X 10
Contador 2
Versión de software
* 3 * 6
X 10 X 10
Índice interno
o
.
.
6 3
10
.
8 Mantenimiento y reparación
Suciedad exterior
Daños o fallos de funcionamiento por entrada de líquidos o por contacto
con medios agresivos
La entrada de líquidos y la utilización de disolventes y productos de limpieza
agresivos pueden provocar daños y fallos de funcionamiento.
En este caso, ya no quedará garantizado el funcionamiento seguro del eyector.
O Limpie el eyector únicamente con un paño humedecido hecho de tejido
que no desprenda pelusas.
O Utilice para la limpieza únicamente agua y, en caso necesario,
un detergente suave.
O Asegúrese de que el silenciador y el control no queden impregnados de agua.
O No utilice aparatos limpiadores de alta presión.
Silenciadores
Daños por aplicación de fuerza elevada
Una aplicación de fuerza elevada al apretar/fijar los tornillos de fijación puede
provocar daños en la carcasa.
O Al fijar los tornillos de fijación al módulo silenciador, tenga en cuenta el par
de apriete máximo de 0,5 Nm.
Se recomienda sustituir también el disco amortiguador cuando se sustituya
el inserto del silenciador.
Una acumulación excesiva de polvo, aceite, etc., puede ensuciar el silenciador
abierto de tal modo que se reduzca la potencia de aspiración. En este caso deberá
sustituirse. No se recomienda realizar una limpieza debido al efecto capilar del
material poroso.
Tamices prensados
Daño del sistema eyector por falta de tamiz prensado
Es posible que entren líquidos y cuerpos extraños y que dañen el sistema eyector.
O No ponga el sistema eyector en funcionamiento sin tamices prensados.
En las conexiones de vacío y aire comprimido se encuentran tamices prensados.
En estos tamices se pueden ir acumulando con el tiempo polvo, virutas y otras
sustancias sólidas.
Si se observa una reducción de la potencia del sistema eyector, se pueden sustituir
.
fácilmente los tamices.
Piezas de repuesto y desgaste
Denominación
Válvula de pilotaje previo Purga, variante de eyector
ECD-LV-...-NO/NC
Válvula de pilotaje previo Aspiración, variante de eyector
ECD-LV-...-NC
Válvula de pilotaje previo Aspiración, variante de eyector
ECD-LV-...-NO
Puede consultar más piezas de repuesto y desgaste en el catálogo online en
www.aventics.com/pneumatics-catalog
0
10 9 Localización de fallos y su eliminación
Error
En la pantalla se muestran los avisos de error del eyector.
Símbolo Código de error
Error en la electrónica
Ajuste del punto cero del sensor de medición de vacío fuera
de ±3 % FS
Tensión de alimentación de actuador, baja
(indicación alterna con valor de vacío actual)
Modo manual durante servicio "Purga", inviable
Tensión de alimentación de actuador/sensor, muy baja
Cortocircuito salida de señal OUT
ATENCIÓN
ATENCIÓN
ATENCIÓN
N.° de material
R412026287
R412026288
48
