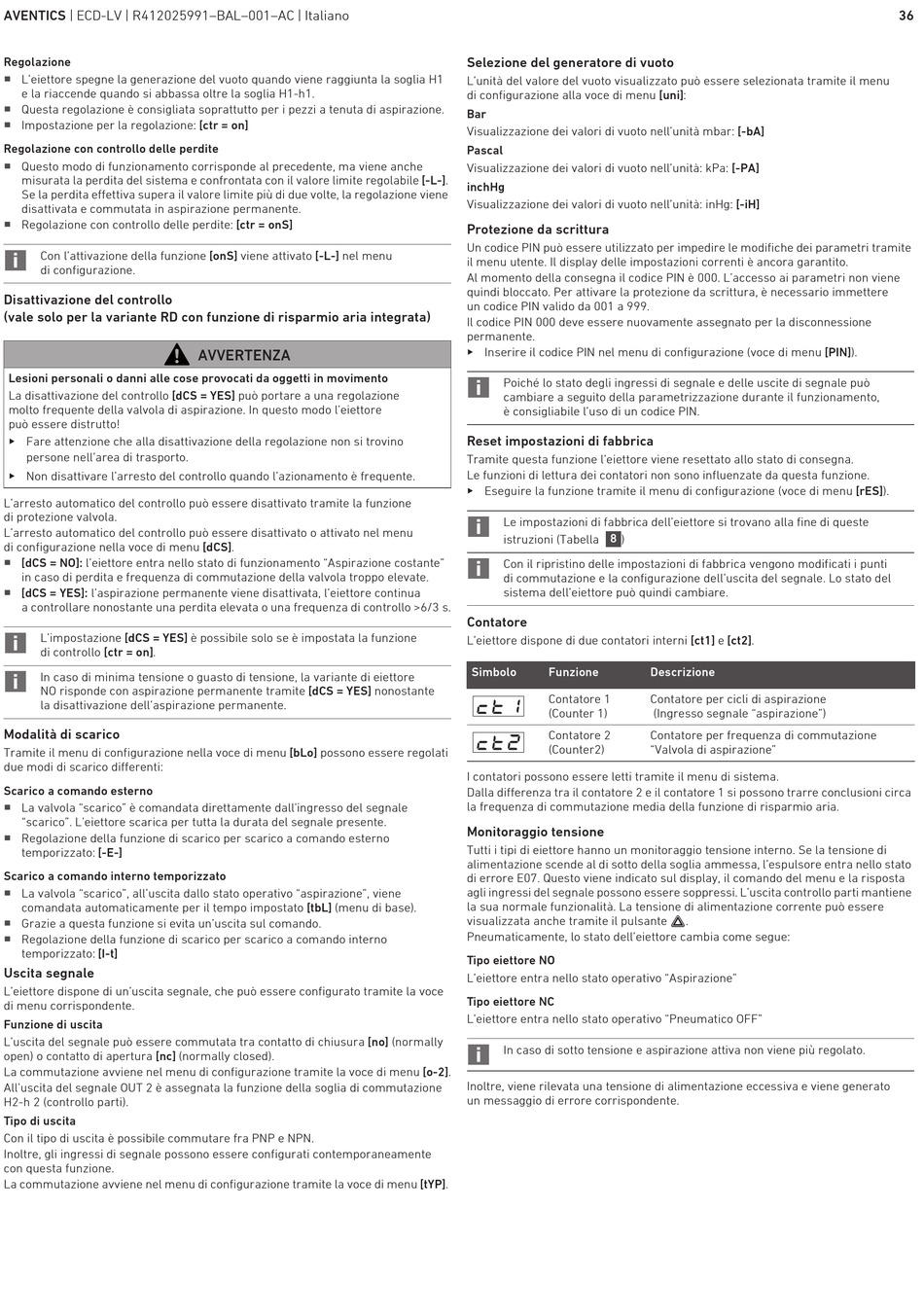

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Italiano
Regolazione
W
L'eiettore spegne la generazione del vuoto quando viene raggiunta la soglia H1
e la riaccende quando si abbassa oltre la soglia H1-h1.
W
Questa regolazione è consigliata soprattutto per i pezzi a tenuta di aspirazione.
W
Impostazione per la regolazione: [ctr = on]
Regolazione con controllo delle perdite
W
Questo modo di funzionamento corrisponde al precedente, ma viene anche
misurata la perdita del sistema e confrontata con il valore limite regolabile [-L-].
Se la perdita effettiva supera il valore limite più di due volte, la regolazione viene
disattivata e commutata in aspirazione permanente.
W
Regolazione con controllo delle perdite: [ctr = onS]
Con l'attivazione della funzione [onS] viene attivato [-L-] nel menu
di configurazione.
Disattivazione del controllo
(vale solo per la variante RD con funzione di risparmio aria integrata)
Lesioni personali o danni alle cose provocati da oggetti in movimento
La disattivazione del controllo [dCS = YES] può portare a una regolazione
molto frequente della valvola di aspirazione. In questo modo l'eiettore
può essere distrutto!
O Fare attenzione che alla disattivazione della regolazione non si trovino
persone nell'area di trasporto.
O Non disattivare l'arresto del controllo quando l'azionamento è frequente.
L'arresto automatico del controllo può essere disattivato tramite la funzione
di protezione valvola.
L'arresto automatico del controllo può essere disattivato o attivato nel menu
di configurazione nella voce di menu [dCS].
W
[dCS = NO]: l'eiettore entra nello stato di funzionamento "Aspirazione costante"
in caso di perdita e frequenza di commutazione della valvola troppo elevate.
W
[dCS = YES]: l'aspirazione permanente viene disattivata, l'eiettore continua
a controllare nonostante una perdita elevata o una frequenza di controllo >6/3 s.
L'impostazione [dCS = YES] è possibile solo se è impostata la funzione
di controllo [ctr = on].
In caso di minima tensione o guasto di tensione, la variante di eiettore
NO risponde con aspirazione permanente tramite [dCS = YES] nonostante
la disattivazione dell'aspirazione permanente.
Modalità di scarico
Tramite il menu di configurazione nella voce di menu [bLo] possono essere regolati
due modi di scarico differenti:
Scarico a comando esterno
W
La valvola "scarico" è comandata direttamente dall'ingresso del segnale
"scarico". L'eiettore scarica per tutta la durata del segnale presente.
W
Regolazione della funzione di scarico per scarico a comando esterno
temporizzato: [-E-]
Scarico a comando interno temporizzato
W
La valvola "scarico", all'uscita dallo stato operativo "aspirazione", viene
comandata automaticamente per il tempo impostato [tbL] (menu di base).
W
Grazie a questa funzione si evita un'uscita sul comando.
W
Regolazione della funzione di scarico per scarico a comando interno
temporizzato: [I-t]
Uscita segnale
L'eiettore dispone di un'uscita segnale, che può essere configurato tramite la voce
di menu corrispondente.
Funzione di uscita
L'uscita del segnale può essere commutata tra contatto di chiusura [no] (normally
open) o contatto di apertura [nc] (normally closed).
La commutazione avviene nel menu di configurazione tramite la voce di menu [o-2].
All'uscita del segnale OUT 2 è assegnata la funzione della soglia di commutazione
H2-h 2 (controllo parti).
Tipo di uscita
Con il tipo di uscita è possibile commutare fra PNP e NPN.
Inoltre, gli ingressi di segnale possono essere configurati contemporaneamente
con questa funzione.
La commutazione avviene nel menu di configurazione tramite la voce di menu [tYP].
AVVERTENZA
Selezione del generatore di vuoto
L'unità del valore del vuoto visualizzato può essere selezionata tramite il menu
di configurazione alla voce di menu [uni]:
Bar
Visualizzazione dei valori di vuoto nell'unità mbar: [-bA]
Pascal
Visualizzazione dei valori di vuoto nell'unità: kPa: [-PA]
inchHg
Visualizzazione dei valori di vuoto nell'unità: inHg: [-iH]
Protezione da scrittura
Un codice PIN può essere utilizzato per impedire le modifiche dei parametri tramite
il menu utente. Il display delle impostazioni correnti è ancora garantito.
Al momento della consegna il codice PIN è 000. L'accesso ai parametri non viene
quindi bloccato. Per attivare la protezione da scrittura, è necessario immettere
un codice PIN valido da 001 a 999.
Il codice PIN 000 deve essere nuovamente assegnato per la disconnessione
permanente.
O Inserire il codice PIN nel menu di configurazione (voce di menu [PIN]).
Poiché lo stato degli ingressi di segnale e delle uscite di segnale può
cambiare a seguito della parametrizzazione durante il funzionamento,
è consigliabile l'uso di un codice PIN.
Reset impostazioni di fabbrica
Tramite questa funzione l'eiettore viene resettato allo stato di consegna.
Le funzioni di lettura dei contatori non sono influenzate da questa funzione.
O Eseguire la funzione tramite il menu di configurazione (voce di menu [rES]).
Le impostazioni di fabbrica dell'eiettore si trovano alla fine di queste
8
istruzioni (Tabella )
Con il ripristino delle impostazioni di fabbrica vengono modificati i punti
di commutazione e la configurazione dell'uscita del segnale. Lo stato del
sistema dell'eiettore può quindi cambiare.
Contatore
L'eiettore dispone di due contatori interni [ct1] e [ct2].
Simbolo Funzione
Contatore 1
(Counter 1)
Contatore 2
(Counter2)
I contatori possono essere letti tramite il menu di sistema.
Dalla differenza tra il contatore 2 e il contatore 1 si possono trarre conclusioni circa
la frequenza di commutazione media della funzione di risparmio aria.
Monitoraggio tensione
Tutti i tipi di eiettore hanno un monitoraggio tensione interno. Se la tensione di
alimentazione scende al di sotto della soglia ammessa, l'espulsore entra nello stato
di errore E07. Questo viene indicato sul display, il comando del menu e la risposta
agli ingressi del segnale possono essere soppressi. L'uscita controllo parti mantiene
la sua normale funzionalità. La tensione di alimentazione corrente può essere
visualizzata anche tramite il pulsante
Pneumaticamente, lo stato dell'eiettore cambia come segue:
Tipo eiettore NO
L'eiettore entra nello stato operativo "Aspirazione"
Tipo eiettore NC
L'eiettore entra nello stato operativo "Pneumatico OFF"
In caso di sotto tensione e aspirazione attiva non viene più regolato.
Inoltre, viene rilevata una tensione di alimentazione eccessiva e viene generato
un messaggio di errore corrispondente.
Descrizione
Contatore per cicli di aspirazione
(Ingresso segnale "aspirazione")
Contatore per frequenza di commutazione
"Valvola di aspirazione"
.
36
