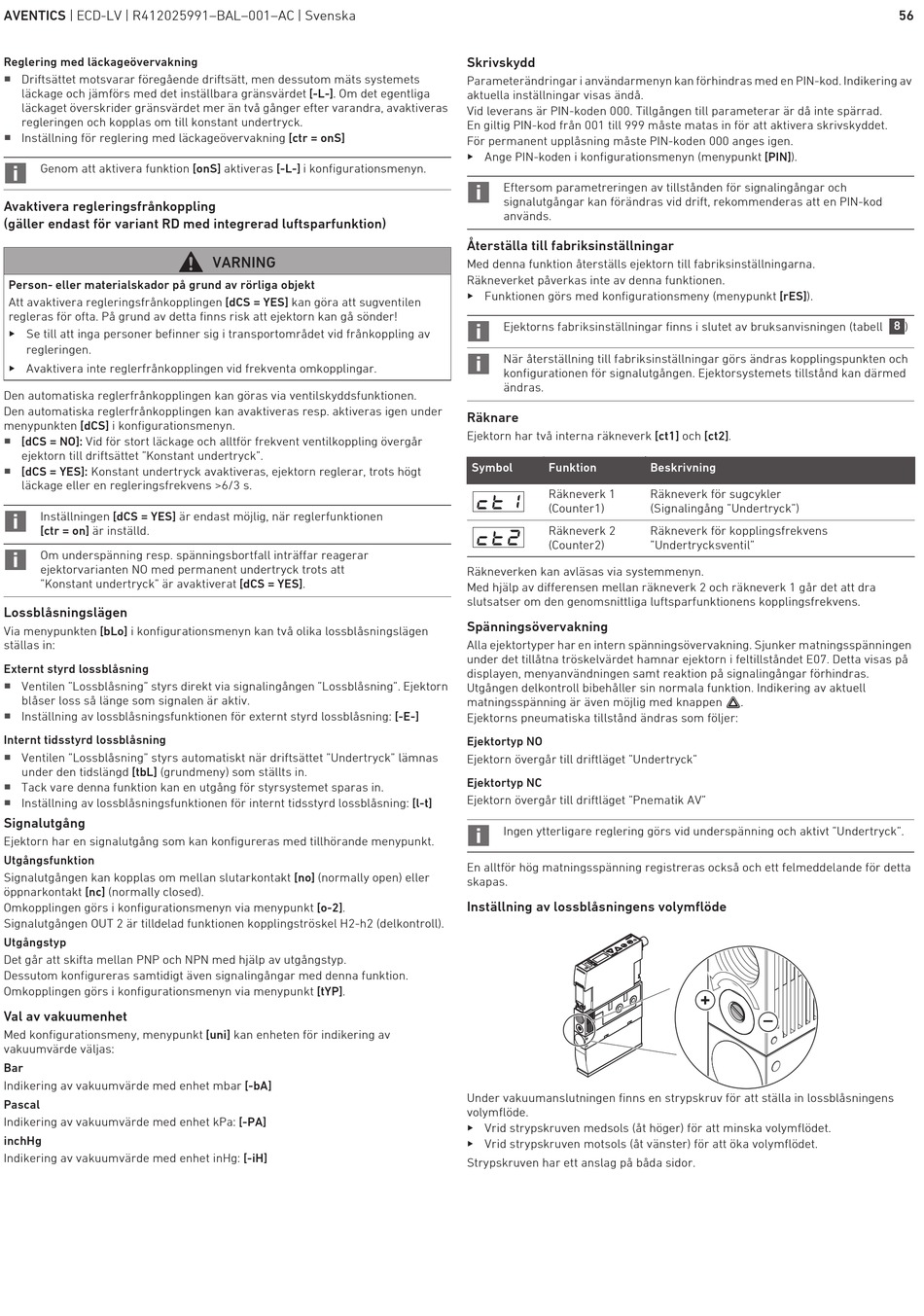

AVENTICS | ECD-LV | R412025991–BAL–001–AC | Svenska
Reglering med läckageövervakning
W
Driftsättet motsvarar föregående driftsätt, men dessutom mäts systemets
läckage och jämförs med det inställbara gränsvärdet [-L-]. Om det egentliga
läckaget överskrider gränsvärdet mer än två gånger efter varandra, avaktiveras
regleringen och kopplas om till konstant undertryck.
W
Inställning för reglering med läckageövervakning [ctr = onS]
Genom att aktivera funktion [onS] aktiveras [-L-] i konfigurationsmenyn.
Avaktivera regleringsfrånkoppling
(gäller endast för variant RD med integrerad luftsparfunktion)
Person- eller materialskador på grund av rörliga objekt
Att avaktivera regleringsfrånkopplingen [dCS = YES] kan göra att sugventilen
regleras för ofta. På grund av detta finns risk att ejektorn kan gå sönder!
O Se till att inga personer befinner sig i transportområdet vid frånkoppling av
regleringen.
O Avaktivera inte reglerfrånkopplingen vid frekventa omkopplingar.
Den automatiska reglerfrånkopplingen kan göras via ventilskyddsfunktionen.
Den automatiska reglerfrånkopplingen kan avaktiveras resp. aktiveras igen under
menypunkten [dCS] i konfigurationsmenyn.
W
[dCS = NO]: Vid för stort läckage och alltför frekvent ventilkoppling övergår
ejektorn till driftsättet "Konstant undertryck".
W
[dCS = YES]: Konstant undertryck avaktiveras, ejektorn reglerar, trots högt
läckage eller en regleringsfrekvens >6/3 s.
Inställningen [dCS = YES] är endast möjlig, när reglerfunktionen
[ctr = on] är inställd.
Om underspänning resp. spänningsbortfall inträffar reagerar
ejektorvarianten NO med permanent undertryck trots att
"Konstant undertryck" är avaktiverat [dCS = YES].
Lossblåsningslägen
Via menypunkten [bLo] i konfigurationsmenyn kan två olika lossblåsningslägen
ställas in:
Externt styrd lossblåsning
W
Ventilen "Lossblåsning" styrs direkt via signalingången "Lossblåsning". Ejektorn
blåser loss så länge som signalen är aktiv.
W
Inställning av lossblåsningsfunktionen för externt styrd lossblåsning: [-E-]
Internt tidsstyrd lossblåsning
W
Ventilen "Lossblåsning" styrs automatiskt när driftsättet "Undertryck" lämnas
under den tidslängd [tbL] (grundmeny) som ställts in.
W
Tack vare denna funktion kan en utgång för styrsystemet sparas in.
W
Inställning av lossblåsningsfunktionen för internt tidsstyrd lossblåsning: [l-t]
Signalutgång
Ejektorn har en signalutgång som kan konfigureras med tillhörande menypunkt.
Utgångsfunktion
Signalutgången kan kopplas om mellan slutarkontakt [no] (normally open) eller
öppnarkontakt [nc] (normally closed).
Omkopplingen görs i konfigurationsmenyn via menypunkt [o-2].
Signalutgången OUT 2 är tilldelad funktionen kopplingströskel H2-h2 (delkontroll).
Utgångstyp
Det går att skifta mellan PNP och NPN med hjälp av utgångstyp.
Dessutom konfigureras samtidigt även signalingångar med denna funktion.
Omkopplingen görs i konfigurationsmenyn via menypunkt [tYP].
Val av vakuumenhet
Med konfigurationsmeny, menypunkt [uni] kan enheten för indikering av
vakuumvärde väljas:
Bar
Indikering av vakuumvärde med enhet mbar [-bA]
Pascal
Indikering av vakuumvärde med enhet kPa: [-PA]
inchHg
Indikering av vakuumvärde med enhet inHg: [-iH]
VARNING
Skrivskydd
Parameterändringar i användarmenyn kan förhindras med en PIN-kod. Indikering av
aktuella inställningar visas ändå.
Vid leverans är PIN-koden 000. Tillgången till parameterar är då inte spärrad.
En giltig PIN-kod från 001 till 999 måste matas in för att aktivera skrivskyddet.
För permanent upplåsning måste PIN-koden 000 anges igen.
O Ange PIN-koden i konfigurationsmenyn (menypunkt [PIN]).
Eftersom parametreringen av tillstånden för signalingångar och
signalutgångar kan förändras vid drift, rekommenderas att en PIN-kod
används.
Återställa till fabriksinställningar
Med denna funktion återställs ejektorn till fabriksinställningarna.
Räkneverket påverkas inte av denna funktionen.
O Funktionen görs med konfigurationsmeny (menypunkt [rES]).
Ejektorns fabriksinställningar finns i slutet av bruksanvisningen (tabell
När återställning till fabriksinställningar görs ändras kopplingspunkten och
konfigurationen för signalutgången. Ejektorsystemets tillstånd kan därmed
ändras.
Räknare
Ejektorn har två interna räkneverk [ct1] och [ct2].
Symbol Funktion
Räkneverk 1
(Counter1)
Räkneverk 2
(Counter2)
Räkneverken kan avläsas via systemmenyn.
Med hjälp av differensen mellan räkneverk 2 och räkneverk 1 går det att dra
slutsatser om den genomsnittliga luftsparfunktionens kopplingsfrekvens.
Spänningsövervakning
Alla ejektortyper har en intern spänningsövervakning. Sjunker matningsspänningen
under det tillåtna tröskelvärdet hamnar ejektorn i feltillståndet E07. Detta visas på
displayen, menyanvändningen samt reaktion på signalingångar förhindras.
Utgången delkontroll bibehåller sin normala funktion. Indikering av aktuell
matningsspänning är även möjlig med knappen
Ejektorns pneumatiska tillstånd ändras som följer:
Ejektortyp NO
Ejektorn övergår till driftläget "Undertryck"
Ejektortyp NC
Ejektorn övergår till driftläget "Pnematik AV"
Ingen ytterligare reglering görs vid underspänning och aktivt "Undertryck".
En alltför hög matningsspänning registreras också och ett felmeddelande för detta
skapas.
Inställning av lossblåsningens volymflöde
Under vakuumanslutningen finns en strypskruv för att ställa in lossblåsningens
volymflöde.
O Vrid strypskruven medsols (åt höger) för att minska volymflödet.
O Vrid strypskruven motsols (åt vänster) för att öka volymflödet.
Strypskruven har ett anslag på båda sidor.
Beskrivning
Räkneverk för sugcykler
(Signalingång "Undertryck")
Räkneverk för kopplingsfrekvens
"Undertrycksventil"
.
+
–
