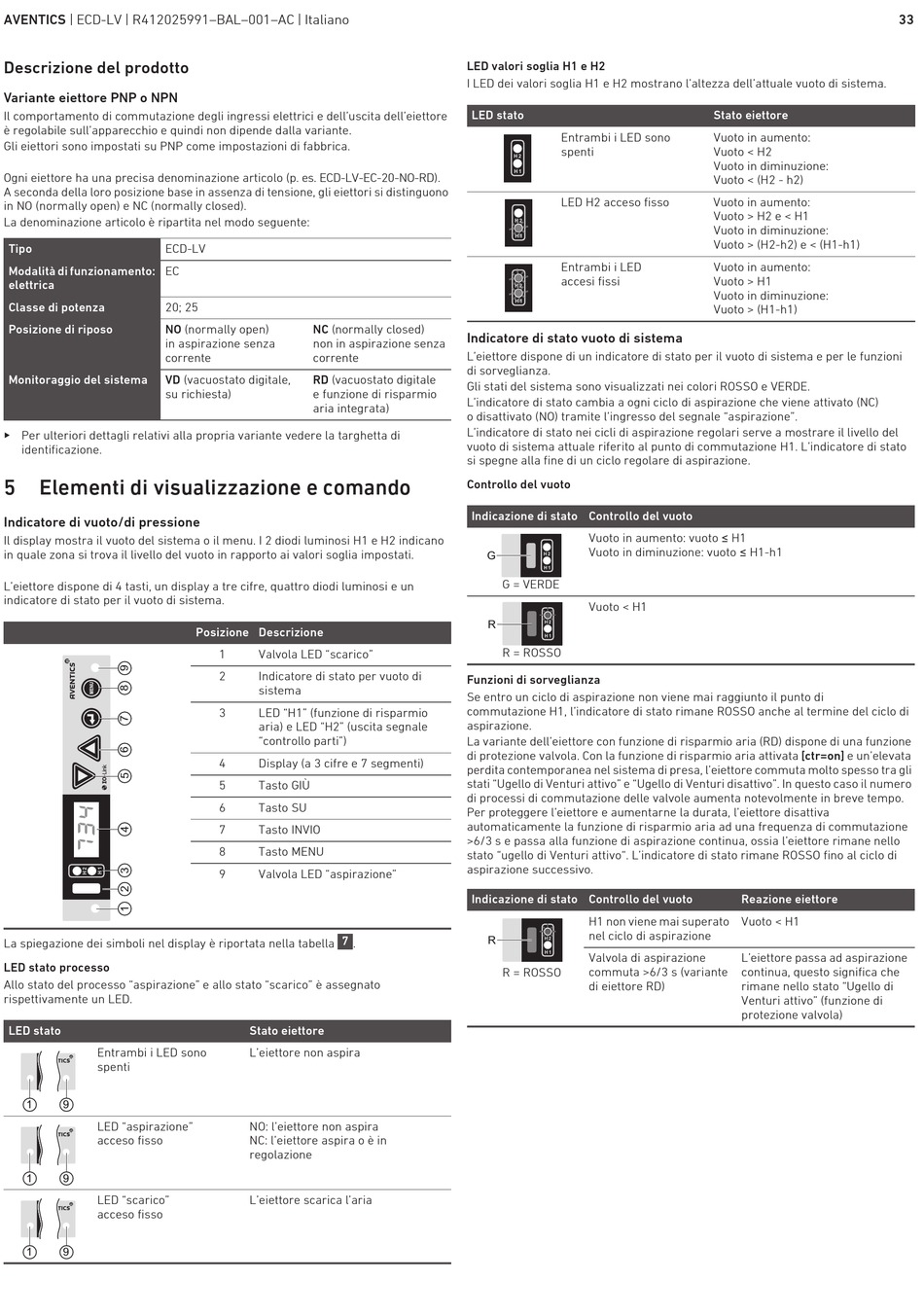

Descrizione del prodotto
Variante eiettore PNP o NPN
Il comportamento di commutazione degli ingressi elettrici e dell'uscita dell'eiettore
è regolabile sull'apparecchio e quindi non dipende dalla variante.
Gli eiettori sono impostati su PNP come impostazioni di fabbrica.
Ogni eiettore ha una precisa denominazione articolo (p. es. ECD-LV-EC-20-NO-RD).
A seconda della loro posizione base in assenza di tensione, gli eiettori si distinguono
in NO (normally open) e NC (normally closed).
La denominazione articolo è ripartita nel modo seguente:
Tipo ECD-LV
Modalità di funzionamento: EC
elettrica
Classe di potenza 20; 25
Posizione di riposo NO (normally open)
in aspirazione senza
corrente
Monitoraggio del sistema VD (vacuostato digitale,
su richiesta)
O Per ulteriori dettagli relativi alla propria variante vedere la targhetta di
identificazione.
5 Elementi di visualizzazione e comando
Indicatore di vuoto/di pressione
Il display mostra il vuoto del sistema o il menu. I 2 diodi luminosi H1 e H2 indicano
in quale zona si trova il livello del vuoto in rapporto ai valori soglia impostati.
L'eiettore dispone di 4 tasti, un display a tre cifre, quattro diodi luminosi e un
indicatore di stato per il vuoto di sistema.
La spiegazione dei simboli nel display è riportata nella tabella
LED stato processo
Allo stato del processo "aspirazione" e allo stato "scarico" è assegnato
rispettivamente un LED.
LED stato
Entrambi i LED sono
spenti
1 9
LED "aspirazione"
acceso fisso
1 9
LED "scarico"
acceso fisso
1 9
NC (normally closed)
non in aspirazione senza
corrente
RD (vacuostato digitale
e funzione di risparmio
aria integrata)
Posizione Descrizione
1 Valvola LED "scarico"
2 Indicatore di stato per vuoto di
sistema
3 LED "H1" (funzione di risparmio
aria) e LED "H2" (uscita segnale
"controllo parti")
4 Display (a 3 cifre e 7 segmenti)
5 Tasto GIÙ
6 Tasto SU
7 Tasto INVIO
8 Tasto MENU
9 Valvola LED "aspirazione"
7
.
Stato eiettore
L'eiettore non aspira
NO: l'eiettore non aspira
NC: l'eiettore aspira o è in
regolazione
L'eiettore scarica l'aria
LED valori soglia H1 e H2
I LED dei valori soglia H1 e H2 mostrano l'altezza dell'attuale vuoto di sistema.
LED stato
Entrambi i LED sono
spenti
LED H2 acceso fisso
Entrambi i LED
accesi fissi
Indicatore di stato vuoto di sistema
L'eiettore dispone di un indicatore di stato per il vuoto di sistema e per le funzioni
di sorveglianza.
Gli stati del sistema sono visualizzati nei colori ROSSO e VERDE.
L'indicatore di stato cambia a ogni ciclo di aspirazione che viene attivato (NC)
o disattivato (NO) tramite l'ingresso del segnale "aspirazione".
L'indicatore di stato nei cicli di aspirazione regolari serve a mostrare il livello del
vuoto di sistema attuale riferito al punto di commutazione H1. L'indicatore di stato
si spegne alla fine di un ciclo regolare di aspirazione.
Controllo del vuoto
Indicazione di stato Controllo del vuoto
Vuoto in aumento: vuoto ≤ H1
Vuoto in diminuzione: vuoto ≤ H1-h1
G
G = VERDE
Vuoto < H1
R
R = ROSSO
Funzioni di sorveglianza
Se entro un ciclo di aspirazione non viene mai raggiunto il punto di
commutazione H1, l'indicatore di stato rimane ROSSO anche al termine del ciclo di
aspirazione.
La variante dell'eiettore con funzione di risparmio aria (RD) dispone di una funzione
di protezione valvola. Con la funzione di risparmio aria attivata [ctr=on] e un'elevata
perdita contemporanea nel sistema di presa, l'eiettore commuta molto spesso tra gli
stati "Ugello di Venturi attivo" e "Ugello di Venturi disattivo". In questo caso il numero
di processi di commutazione delle valvole aumenta notevolmente in breve tempo.
Per proteggere l'eiettore e aumentarne la durata, l'eiettore disattiva
automaticamente la funzione di risparmio aria ad una frequenza di commutazione
>6/3 s e passa alla funzione di aspirazione continua, ossia l'eiettore rimane nello
stato "ugello di Venturi attivo". L'indicatore di stato rimane ROSSO fino al ciclo di
aspirazione successivo.
Indicazione di stato Controllo del vuoto
H1 non viene mai superato
nel ciclo di aspirazione
R
Valvola di aspirazione
commuta >6/3 s (variante
R = ROSSO
di eiettore RD)
Stato eiettore
Vuoto in aumento:
Vuoto < H2
Vuoto in diminuzione:
Vuoto < (H2 - h2)
Vuoto in aumento:
Vuoto > H2 e < H1
Vuoto in diminuzione:
Vuoto > (H2-h2) e < (H1-h1)
Vuoto in aumento:
Vuoto > H1
Vuoto in diminuzione:
Vuoto > (H1-h1)
Reazione eiettore
Vuoto < H1
L'eiettore passa ad aspirazione
continua, questo significa che
rimane nello stato "Ugello di
Venturi attivo" (funzione di
protezione valvola)
